Anhang F – Prozess-Interface-Schaltungen
-
Analog Eingang (Verwendbarer Spannungsbereich: 0 ... 10 V):

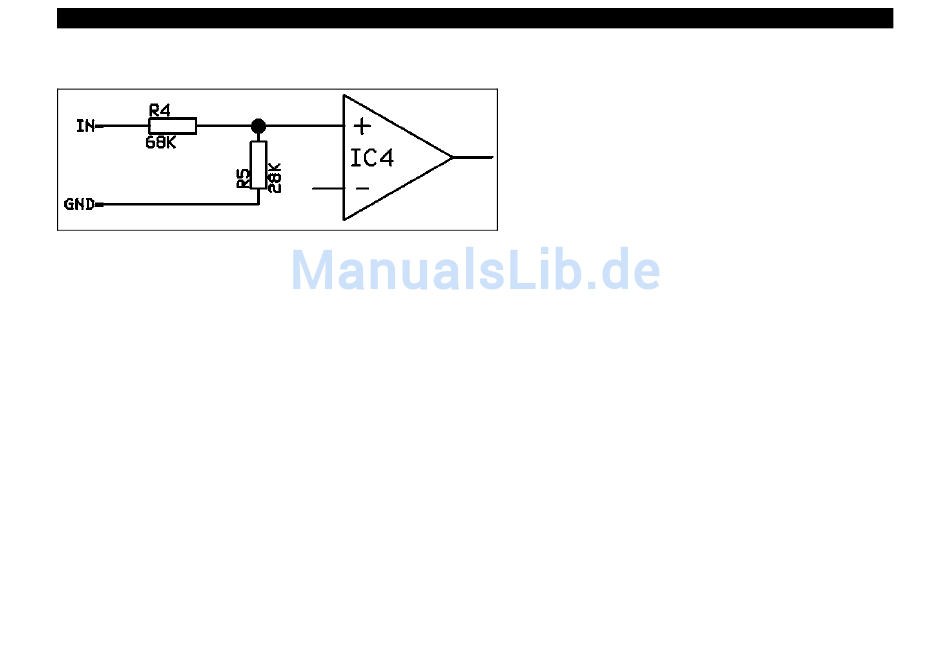

Abbildung 52: Analoger Eingang
Relaisausgang am industriellen Prozess-Interface [Artikel-Nr.: ACPIPIF500V2CBxx]
Der Analogausgang muss auf „Alarm" eingestellt sein. Die Spannungspegel für AO1-AO3 können in der Software
eingestellt werden (kein Alarm: 0 V/ Alarm: 2-10 V)
REL1-3 (DO1-DO3): U = 30 VDC
max
I = 400 mA
max
-
