Anhang F – Prozess-Interface Schaltungen

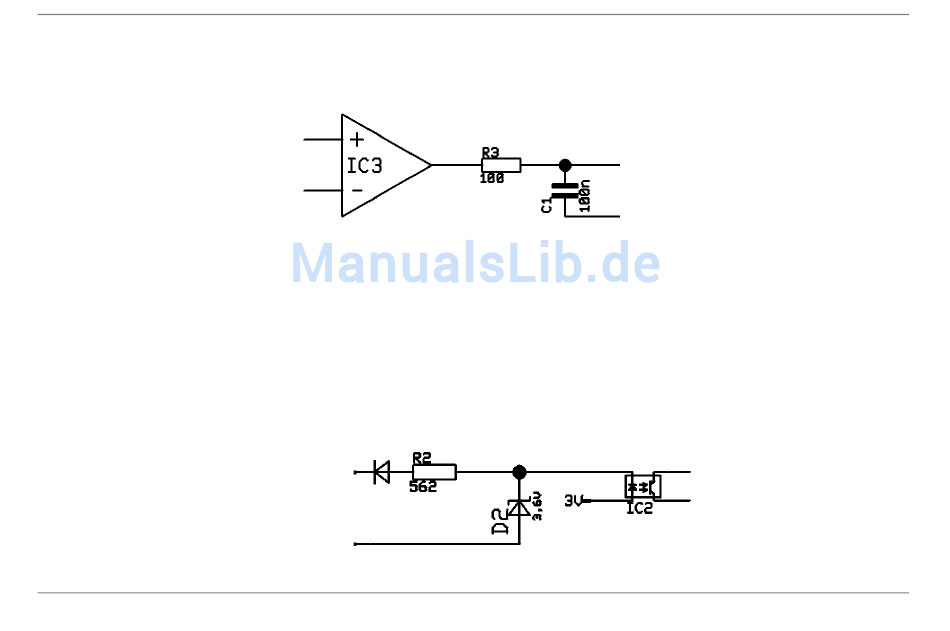

Analog Ausgang:
Für Messungen der Spannung sollte die kleinste Ladungsimpedanz 10kOhm betragen.
Der Analog-Ausgang kann auch als digitaler Ausgang benutzt werden. Der Spannungswert für "kein Alarm"
und "Alarm aktiviert" kann über die Software eingestellt werden. Der Analog-Ausgang (0 ... 10V) hat einen
100 Ohm-Widerstand in Reihe. Bei einem maximalen Durchlauf von 10 mA beträgt der Spannungsabfall 1 V.
Um eine Alarm-LED mit einer Spannung von 2 V zu benutzen, sollte der Wert für den Analogausgang für
„Alarm an" maximal 3V betragen.
Digital Eingang:
____________________________________________________________________________________________________________
DI [grey]
GND [brown]
optris PI – D2013-04-C
AO [yellow]
GND [brown]
