15. Elektrischen Anschluss an der Klemmleiste des Gerätes vornehmen.

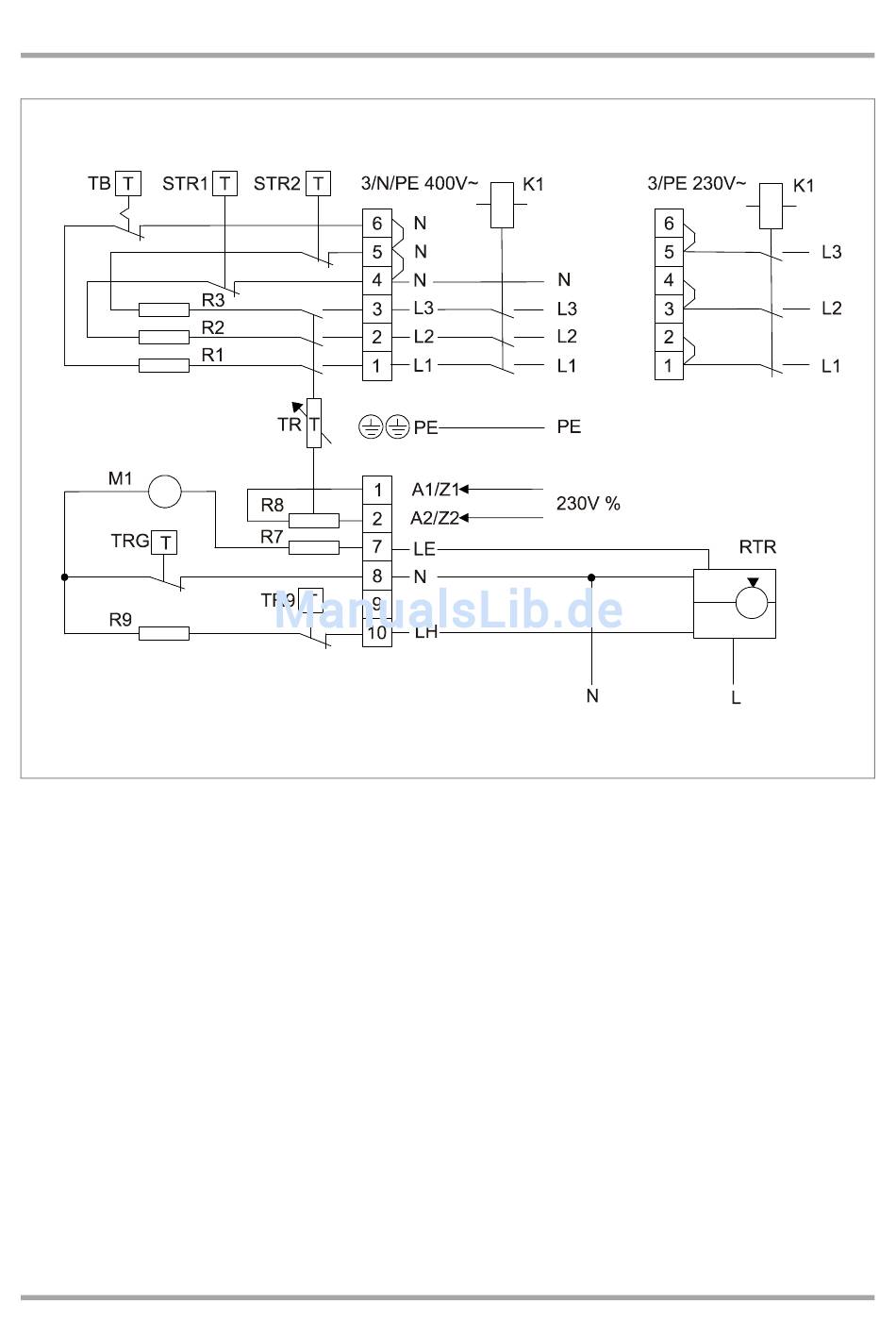

Anschlussbeispiel: Mit Heizungsschütz und wandmontiertem Raumtemperaturregler.
Schaltbildlegende
A1/Z1, A2/Z2 - Steuersignal AC-Aufladesteuerung
K1
- Heizungsschütz
L1, L2, L3
- Außenleiter
LE
- Ansteuerung Lüfter
LH
- Ansteuerung Zusatzheizung
M1
- Lüftermotor
N
- Nullleiter
PE
- Schutzleiter
R1-R3
- Heizkörper
Die technischen Anschlussbedingungen (TAB) der Energie-Versorgungsunternehmen sind zu beachten.
Bei festem Anschluss muss dem Gerät eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktabstand vorgeschaltet
sein. Diese Forderung wird zum Beispiel durch Sicherungsautomaten erfüllt.
Inbetriebnahme siehe folgende Seite.
Abschließend Vorderwand und Seitenwände einhängen und festschrauben. Umgekehrter Vorgang der Demontage.
R7
- Vorwiderstand für Lüfter (nicht alle Typen)
R8
- Steuerwiderstand (Aufladung)
R9
- Zusatzheizung (Zubehör)
RTR
- Raumtemperaturregler (Zubehör)
STR1, STR2 - Sicherheitstemperaturregler
TB
- Temperaturbegrenzer
TR
- Aufladeregler
TR9
- Temperaturregler Zusatzheizung
TRG
- Temperaturregler Lüftungsgitter
Elektrischer Anschluss
9
