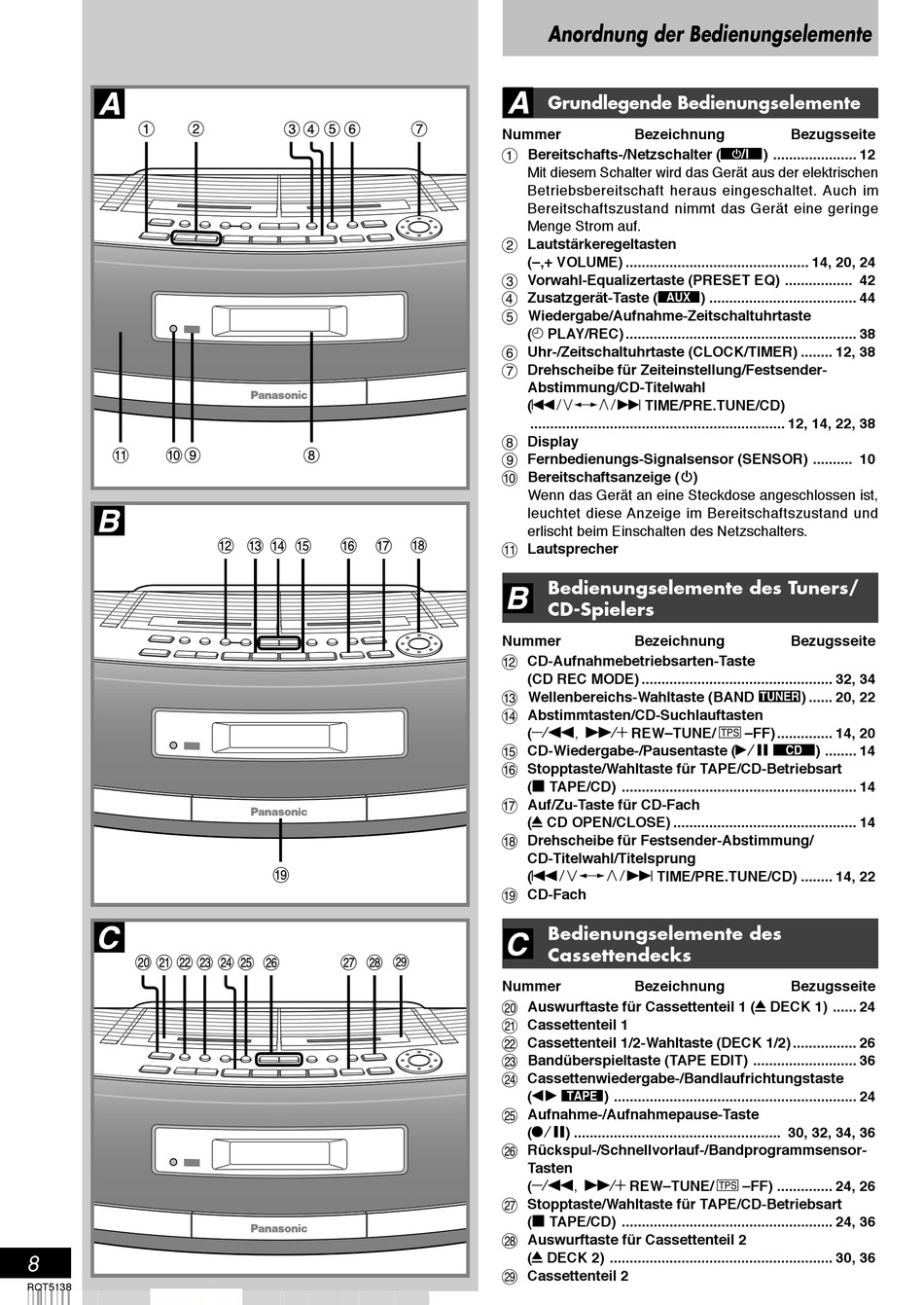

Anordnung der Bedienungselemente
Grundlegende Bedienungselemente
Nummer
Bezeichnung
1 Bereitschafts-/Netzschalter (w) ..................... 12
Mit diesem Schalter wird das Gerät aus der elektrischen
Betriebsbereitschaft heraus eingeschaltet. Auch im
Bereitschaftszustand nimmt das Gerät eine geringe
Menge Strom auf.
2 Lautstärkeregeltasten
(–,+ VOLUME) .............................................. 14, 20, 24
3 Vorwahl-Equalizertaste (PRESET EQ) ................. 42
4 Zusatzgerät-Taste (1) ..................................... 44
5 Wiedergabe/Aufnahme-Zeitschaltuhrtaste
(v PLAY/REC) .......................................................... 38
6 Uhr-/Zeitschaltuhrtaste (CLOCK/TIMER) ........ 12, 38
7 Drehscheibe für Zeiteinstellung/Festsender-
Abstimmung/CD-Titelwahl
(j TIME/PRE.TUNE/CD)
................................................................ 12, 14, 22, 38
8 Display
9 Fernbedienungs-Signalsensor (SENSOR) .......... 10
0 Bereitschaftsanzeige (x)
Wenn das Gerät an eine Steckdose angeschlossen ist,
leuchtet diese Anzeige im Bereitschaftszustand und
erlischt beim Einschalten des Netzschalters.
q Lautsprecher
Bedienungselemente des Tuners/
CD-Spielers
Nummer
Bezeichnung
w CD-Aufnahmebetriebsarten-Taste
(CD REC MODE) ................................................ 32, 34
e Wellenbereichs-Wahltaste (BAND 0) ...... 20, 22
r Abstimmtasten/CD-Suchlauftasten
(D, d REW–TUNE/9–FF) .............. 14, 20
t CD-Wiedergabe-/Pausentaste (p 2) ........ 14
y Stopptaste/Wahltaste für TAPE/CD-Betriebsart
(s TAPE/CD) ........................................................... 14
u Auf/Zu-Taste für CD-Fach
(o CD OPEN/CLOSE) .............................................. 14
i Drehscheibe für Festsender-Abstimmung/
CD-Titelwahl/Titelsprung
(j TIME/PRE.TUNE/CD) ........ 14, 22
o CD-Fach
Bedienungselemente des
Cassettendecks
Nummer
Bezeichnung
p Auswurftaste für Cassettenteil 1 (o DECK 1) ...... 24
a Cassettenteil 1
s Cassettenteil 1/2-Wahltaste (DECK 1/2) ................ 26
d Bandüberspieltaste (TAPE EDIT) .......................... 36
f Cassettenwiedergabe-/Bandlaufrichtungstaste
(t 3) ............................................................. 24
g Aufnahme-/Aufnahmepause-Taste
(r) .................................................... 30, 32, 34, 36
h Rückspul-/Schnellvorlauf-/Bandprogrammsensor-
Tasten
(D, d REW–TUNE/9–FF) .............. 24, 26
j Stopptaste/Wahltaste für TAPE/CD-Betriebsart
(s TAPE/CD) ..................................................... 24, 36
k Auswurftaste für Cassettenteil 2
(o DECK 2) ........................................................ 30, 36
l Cassettenteil 2
Bezugsseite
Bezugsseite
Bezugsseite
