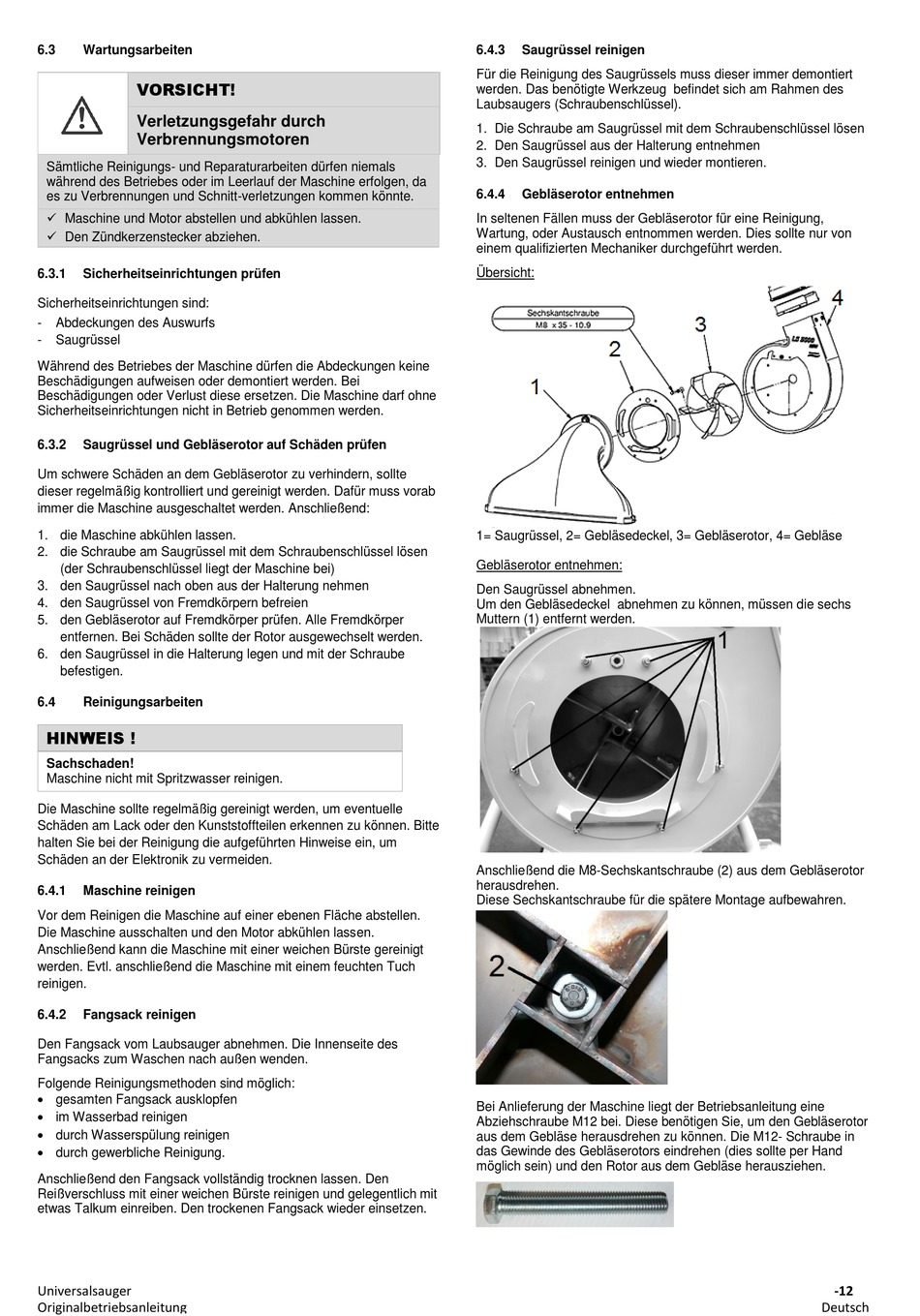

6.3

Wartungsarbeiten

VORSICHT!
Verletzungsgefahr durch
Verbrennungsmotoren
Sämtliche Reinigungs- und Reparaturarbeiten dürfen niemals
während des Betriebes oder im Leerlauf der Maschine erfolgen, da
es zu Verbrennungen und Schnitt-verletzungen kommen könnte.
 Maschine und Motor abstellen und abkühlen lassen.
 Den Zündkerzenstecker abziehen.
6.3.1 Sicherheitseinrichtungen prüfen
Sicherheitseinrichtungen sind:
- Abdeckungen des Auswurfs
- Saugrüssel
Während des Betriebes der Maschine dürfen die Abdeckungen keine
Beschädigungen aufweisen oder demontiert werden. Bei
Beschädigungen oder Verlust diese ersetzen. Die Maschine darf ohne
Sicherheitseinrichtungen nicht in Betrieb genommen werden.
6.3.2 Saugrüssel und Gebläserotor auf Schäden prüfen
Um schwere Schäden an dem Gebläserotor zu verhindern, sollte
dieser regelmäßig kontrolliert und gereinigt werden. Dafür muss vorab
immer die Maschine ausgeschaltet werden. Anschließend:
1. die Maschine abkühlen lassen.
2. die Schraube am Saugrüssel mit dem Schraubenschlüssel lösen
(der Schraubenschlüssel liegt der Maschine bei)
3. den Saugrüssel nach oben aus der Halterung nehmen
4. den Saugrüssel von Fremdkörpern befreien
5. den Gebläserotor auf Fremdkörper prüfen. Alle Fremdkörper
entfernen. Bei Schäden sollte der Rotor ausgewechselt werden.
6. den Saugrüssel in die Halterung legen und mit der Schraube
befestigen.
6.4

Reinigungsarbeiten

HINWEIS !
Sachschaden!
Maschine nicht mit Spritzwasser reinigen.
Die Maschine sollte regelmäßig gereinigt werden, um eventuelle
Schäden am Lack oder den Kunststoffteilen erkennen zu können. Bitte
halten Sie bei der Reinigung die aufgeführten Hinweise ein, um
Schäden an der Elektronik zu vermeiden.
6.4.1

Maschine reinigen

Vor dem Reinigen die Maschine auf einer ebenen Fläche abstellen.
Die Maschine ausschalten und den Motor abkühlen lassen.
Anschließend kann die Maschine mit einer weichen Bürste gereinigt
werden. Evtl. anschließend die Maschine mit einem feuchten Tuch
reinigen.
6.4.2

Fangsack reinigen

Den Fangsack vom Laubsauger abnehmen. Die Innenseite des
Fangsacks zum Waschen nach außen wenden.
Folgende Reinigungsmethoden sind möglich:
 gesamten Fangsack ausklopfen
 im Wasserbad reinigen
 durch Wasserspülung reinigen
 durch gewerbliche Reinigung.
Anschließend den Fangsack vollständig trocknen lassen. Den
Reißverschluss mit einer weichen Bürste reinigen und gelegentlich mit
etwas Talkum einreiben. Den trockenen Fangsack wieder einsetzen.
Universalsauger
Originalbetriebsanleitung
6.4.3 Saugrüssel reinigen
Für die Reinigung des Saugrüssels muss dieser immer demontiert
werden. Das benötigte Werkzeug befindet sich am Rahmen des
Laubsaugers (Schraubenschlüssel).
1. Die Schraube am Saugrüssel mit dem Schraubenschlüssel lösen
2. Den Saugrüssel aus der Halterung entnehmen
3. Den Saugrüssel reinigen und wieder montieren.
6.4.4 Gebläserotor entnehmen
In seltenen Fällen muss der Gebläserotor für eine Reinigung,
Wartung, oder Austausch entnommen werden. Dies sollte nur von
einem qualifizierten Mechaniker durchgeführt werden.
Übersicht:
1= Saugrüssel, 2= Gebläsedeckel, 3= Gebläserotor, 4= Gebläse
Gebläserotor entnehmen:
Den Saugrüssel abnehmen.
Um den Gebläsedeckel abnehmen zu können, müssen die sechs
Muttern (1) entfernt werden.
Anschließend die M8-Sechskantschraube (2) aus dem Gebläserotor
herausdrehen.
Diese Sechskantschraube für die spätere Montage aufbewahren.
Bei Anlieferung der Maschine liegt der Betriebsanleitung eine
Abziehschraube M12 bei. Diese benötigen Sie, um den Gebläserotor
aus dem Gebläse herausdrehen zu können. Die M12- Schraube in
das Gewinde des Gebläserotors eindrehen (dies sollte per Hand
möglich sein) und den Rotor aus dem Gebläse herausziehen.
-12
