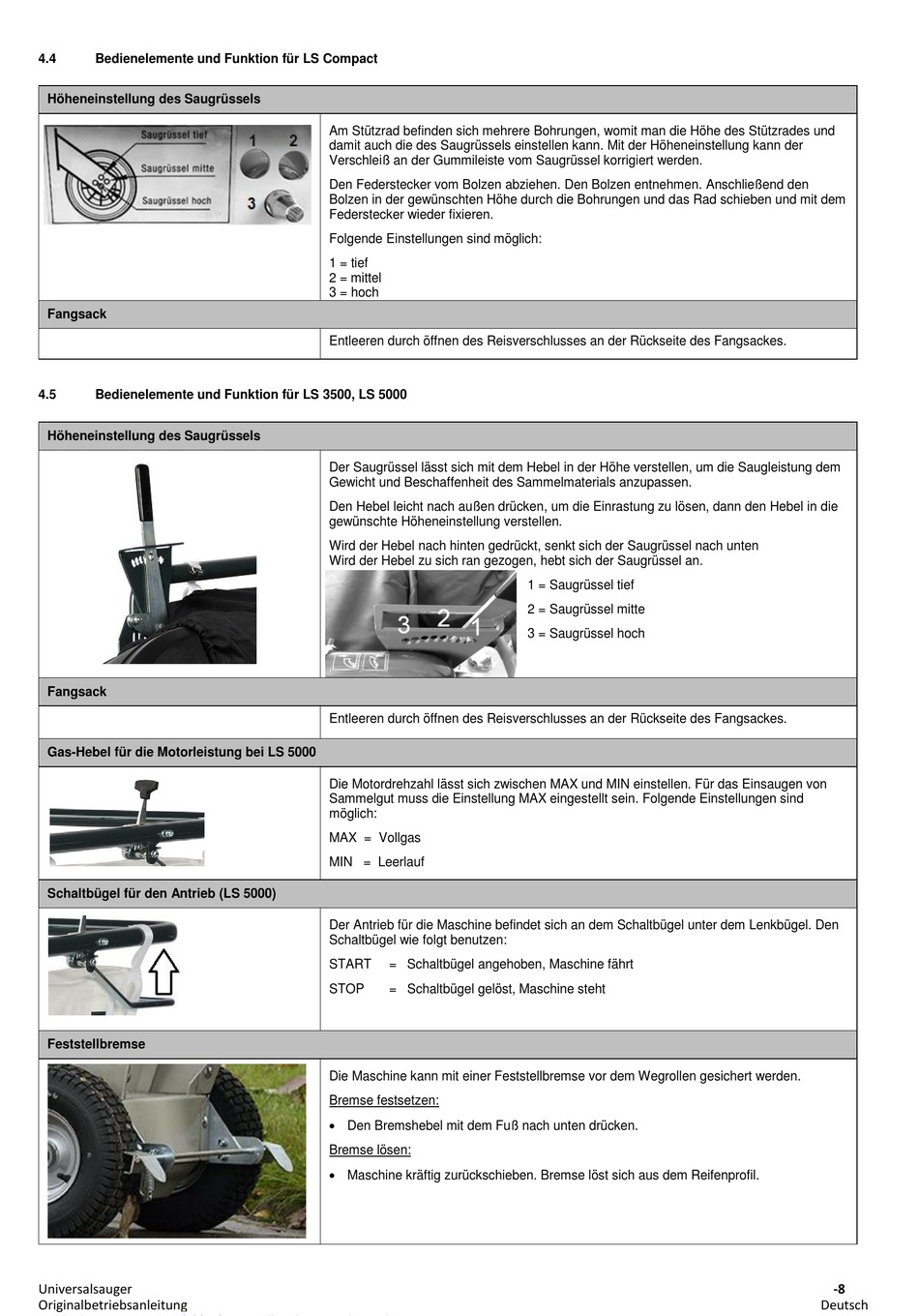

4.4 Bedienelemente und Funktion für LS Compact
Höheneinstellung des Saugrüssels
Fangsack
4.5 Bedienelemente und Funktion für LS 3500, LS 5000
Höheneinstellung des Saugrüssels
Fangsack
Gas-Hebel für die Motorleistung bei LS 5000
Schaltbügel für den Antrieb (LS 5000)
Feststellbremse
Universalsauger
Originalbetriebsanleitung
Am Stützrad befinden sich mehrere Bohrungen, womit man die Höhe des Stützrades und
damit auch die des Saugrüssels einstellen kann. Mit der Höheneinstellung kann der
Verschleiß an der Gummileiste vom Saugrüssel korrigiert werden.
Den Federstecker vom Bolzen abziehen. Den Bolzen entnehmen. Anschließend den
Bolzen in der gewünschten Höhe durch die Bohrungen und das Rad schieben und mit dem
Federstecker wieder fixieren.
Folgende Einstellungen sind möglich:
1 = tief
2 = mittel
3 = hoch
Entleeren durch öffnen des Reisverschlusses an der Rückseite des Fangsackes.
Der Saugrüssel lässt sich mit dem Hebel in der Höhe verstellen, um die Saugleistung dem
Gewicht und Beschaffenheit des Sammelmaterials anzupassen.
Den Hebel leicht nach außen drücken, um die Einrastung zu lösen, dann den Hebel in die
gewünschte Höheneinstellung verstellen.
Wird der Hebel nach hinten gedrückt, senkt sich der Saugrüssel nach unten
Wird der Hebel zu sich ran gezogen, hebt sich der Saugrüssel an.
Entleeren durch öffnen des Reisverschlusses an der Rückseite des Fangsackes.
Die Motordrehzahl lässt sich zwischen MAX und MIN einstellen. Für das Einsaugen von
Sammelgut muss die Einstellung MAX eingestellt sein. Folgende Einstellungen sind
möglich:
MAX = Vollgas
MIN = Leerlauf
Der Antrieb für die Maschine befindet sich an dem Schaltbügel unter dem Lenkbügel. Den
Schaltbügel wie folgt benutzen:
START = Schaltbügel angehoben, Maschine fährt
STOP = Schaltbügel gelöst, Maschine steht
Die Maschine kann mit einer Feststellbremse vor dem Wegrollen gesichert werden.
Bremse festsetzen:
 Den Bremshebel mit dem Fuß nach unten drücken.
Bremse lösen:
 Maschine kräftig zurückschieben. Bremse löst sich aus dem Reifenprofil.
1 = Saugrüssel tief
2 = Saugrüssel mitte
3 = Saugrüssel hoch
