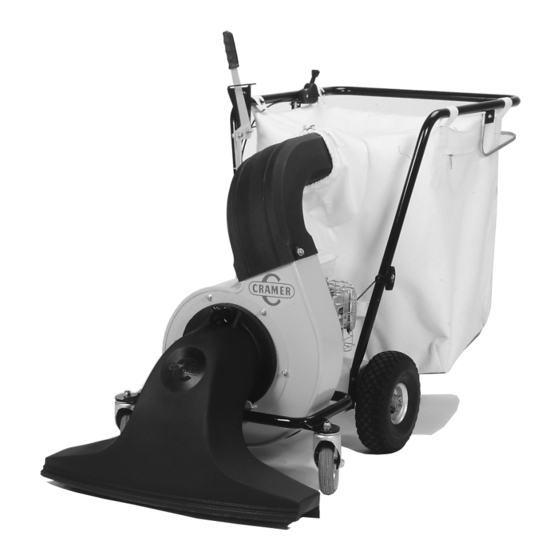

Cramer LS Compact Bedienungsanleitung
Laub- und abfallsauger
Vorschau ausblenden
Andere Handbücher für LS Compact:
- Betriebsanleitung (17 Seiten) ,
- Betriebsanleitung (20 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
LAUB- und ABFALLSAUGER
Bedienungsanleitung
Bauart 11/H
Sie haben nebenstehend
gekennzeichnetes
Gerät gekauft:
Maschinen-Nr.
Inhaltsverzeichnis:
9. Ersatzteile-Zeichnung
Cramer GmbH . Reimersstraße 36 . D-26789 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: verkauf
670.11-55
LS
LS 3500
Compact
LS 5000 LS 5000 H
SILENT WINGS
cramer-technik.de
@
Ri 1,4/35/11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cramer LS Compact
Inhaltszusammenfassung für Cramer LS Compact
-
Seite 1: Inhaltsverzeichnis
8. Konformitätserklärung 9. Ersatzteile-Zeichnung 10. Ersatzteile-Liste 11. Montageanleitung Cramer GmbH . Reimersstraße 36 . D-26789 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: verkauf cramer-technik.de 670.11-55 Ri 1,4/35/11... -
Seite 2: Anwendungsbereich
12. Vor Reinigungs-, Reparatur- oder Inspek tions arbei ten ist sicherzustellen, daß alle beweglichen Teile voll- Das Fahrwerk ist mit 4 bzw. 3 (LS Compact) Rädern (9-11, ständig zum Stillstand gekommen sind. Die Motor- 13, 53-57) ausgestattet: vorne vollgummibereifte Lenkrä- zündung ist auf Feld »0«... -
Seite 3: Inbetriebnahme
Weitere Hinweise bitten wir der beiliegenden Anleitung der Firma Honda zu entnehmen. 4.1. Fangsack LS Compact, LS 3500, LS 5000 Bei großen Luft ansaug men gen, d. h. hoher Saug rüs sel stel - Die Saugkraft des Gebläses (25-27) wird weitgehend durch lung, kann der Luftdurchsatz durch Aufziehen der Reiß... -
Seite 4: Wartungshinweise
Innenseite des Fang sackes nach außen zu wenden und 4.3. Betrieb LS Compact/LS 3500 der gesamte Fangsack auszuschlagen oder in einem Was - Die Modelle LS Compact/LS 3500 müssen jeweils über die ser bad bzw. durch eine Wasserspülung zu reinigen, ggf. zu reinigenden Flächen geschoben werden. -
Seite 5: Technische Daten
7. Technische Daten Modell LS Compact Modell 3500 Modell 5000 Modell 5000 H Antrieb: Benzin-Motor Honda Benzin-Motor Honda Benzin-Motor Honda Benzin-Motor Honda (3,5 PS/2,6 kW) (3,5 PS/2,6 kW) (4,8 PS/3,6 kW) (4,8 PS/3,6 kW) Verbrauch: 1,1 l/h 1,1 l/h 1,5 l/h... -
Seite 6: Ersatzteil-Zeichnung Ls Compact
Nachstehend finden Sie Ersatzteile-Zeichnungwn und Bestellung unbedingt die Artikelnummer gemäß Er- eine Ersatzteil-Liste. Wir bitten die notwendigen Er- satzteilliste sowie Maschinen-Nr., Bauart und Baujahr satzteile gemäß Zeichnung zu identifizieren und bei (auf dem Deckblatt dieser Anleitung) anzugeben. 9. Ersatzteil-Zeichnung LS Compact - 6 -... -
Seite 7: Ersatzteil-Zeichnung Ls 3500
9. Ersatzteil-Zeichnung LS 3500 - 7 -... -
Seite 8: Ersatzteil-Zeichnung Ls 5000
9. Ersatzteil-Zeichnung LS 5000 - 8 -... -
Seite 9: Ersatzteil-Zeichnung Ls 5000 H
9. Ersatzteil-Zeichnung LS 5000 H - 9 -... -
Seite 10: Ersatzteile-Liste
10. Ersatzteil-Liste LS Compact LS 3500 LS 5000 LS 5000 H Pos. Anz. Bezeichnung Zeichn.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. 1 Saugrüssel kpl. 670.01.01 99.5.7145 99.5.7145 99.5.7145 99.5.7145 1 Klemmleiste 670.01-01-005 99.5.7001 99.5.7001 99.5.7001 99.5.7001 1 Gummileiste 670.01-01-006 99.5.7000 99.5.7000 99.5.7000 99.5.7000... - Seite 11 LS Compact LS 3500 LS 5000 LS 5000 H Pos. Anz. Bezeichnung Zeichn.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. 1 Achse 660.01-06 99.5.7062 99.5.7062 1 Welle Fahrantrieb 670.02-16 99.5.7100 1 Welle Fahrantrieb 675.01-16 99.5.7090 1 Luftrad Kunststofffelge 660.01-15 99.5.7038 99.5.7038 1 Luftrad links mi Freilauf 670.01-45...
- Seite 12 11. Montageanleitung für LS Compact - 12 -...
- Seite 13 11. Montageanleitung für LS 3500, LS 5000 und LS 5000 H SW - 13 -...
-
Seite 14: Montageanleitung
Montageanleitung Beim Zusammenbau bitte entsprechend der nachfolgenden Arbeitsschritte vorgehen. Die Arbeitsschritte sind von Pos. 1 bis Pos. 6 in der nebenstehenden Zeichnung numeriert. 1. Den Führungsholm an der Gerätekonsole rechts und stigen. Dabei darauf achten, daß die Nase des links über die eingeschweißten Schrauben stecken. Saug rüssels in den Führungsschlitz des Aufnahme- Die Distanzrohre von außen am Führungsholm ge- winkels paßt. -
Seite 15: Zusätzlich Ls 5000 H Silent Wings
Zusätzlich LS 5000 Schaltbügel für Motorkupplung am Lenkholm: Befestigen Sie den Bowdenzug so wie in der nebenstehenden Abbildung. Ziehen Sie das Drahtende stramm durch und sichern es anschließend mit dem Klemmstück. Bei eventuellem Spiel der Kupplung können Sie dies durch die Stellschraube regulieren. Das freie Drahtende stecken Sie in das dafür vorgesehene Loch (wie neben- stehend abgebildet).
