Cramer LS Compact Betriebsanleitung Seite 18

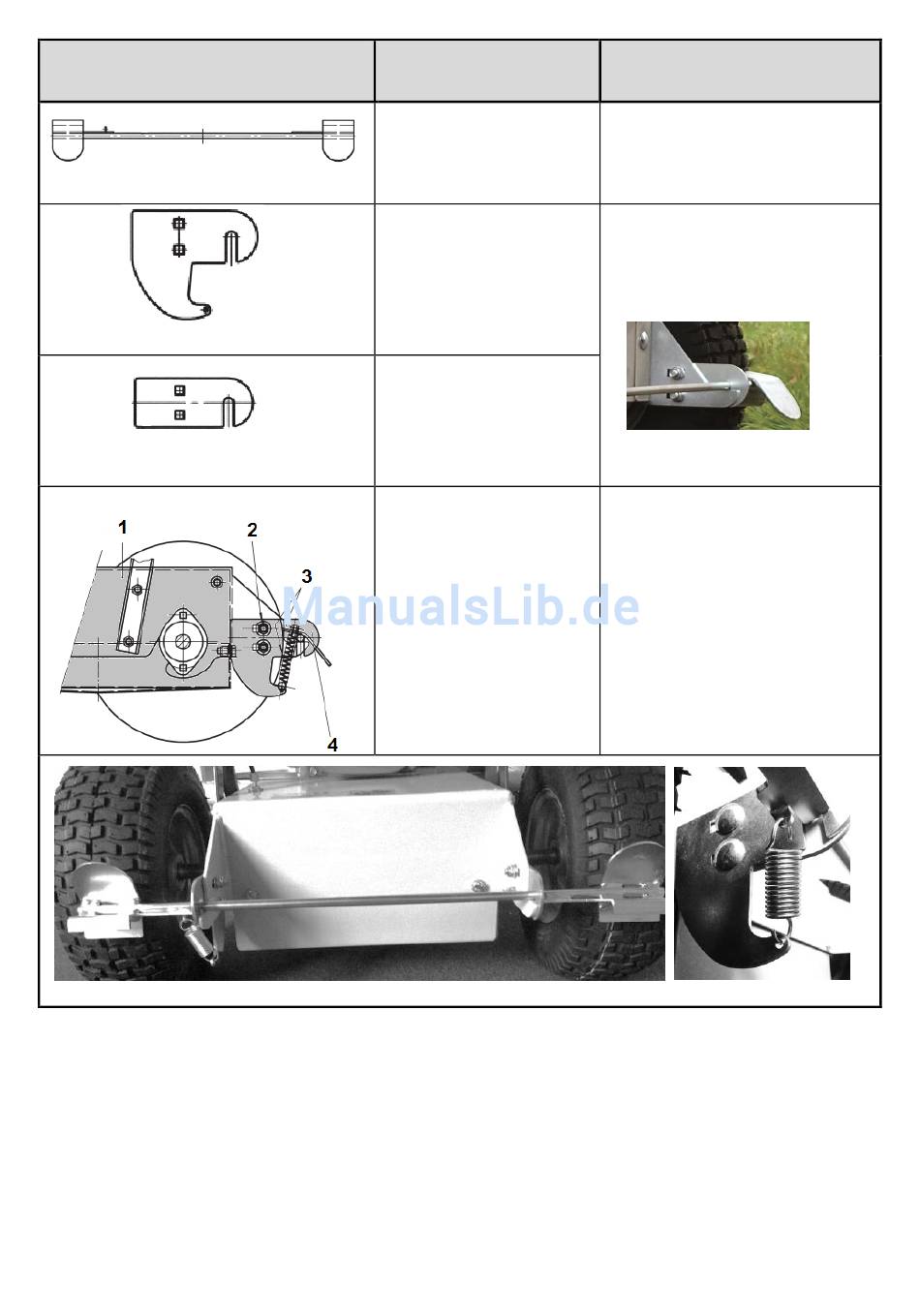

Bremse für:
LS 3500
LS 4000 SW
Universalsauger
Originalbetriebsanleitung
LS 5000
LS 5000 HSW
Bremsstange
Linkes Sicherungsblech mit
Lasche
Rechtes Sicherungsblech mit
Lasche
1. Motorkonsole
2. Flachrundschraube
3. Bremsblech
4. Linkes Sicherungsblech
Einzelteile
Scheibe
Sicherungsmutter
Beschreibung
1. Bremsstange auf die Verlängerung
der Motorkonsole legen.
2. Das linke Sicherungsblech links, das
rechte Sicherungsblech rechts an die
Bohrungen an der Motorkonsole
halten.
3. Die Laschen der zwei
Sicherungsbleche müssen über die
Bremsstange gelegt werden.
4. Sicherungsbleche mit jeweils 2
Schrauben (von außen durchstecken)
an der Motorkonsole fixieren.
5. Sicherungsmutter mit der Scheibe
leicht anziehen.
6. Das eine Ende der Zugfeder an dem
linken Sicherungsblech befestigen.
7. Das zweite Ende in der Lasche der
Bremsstange einhaken.
8. Bremse an den Reifen drücken.
9. Schraubverbindungen festziehen.
-18
Deutsch
