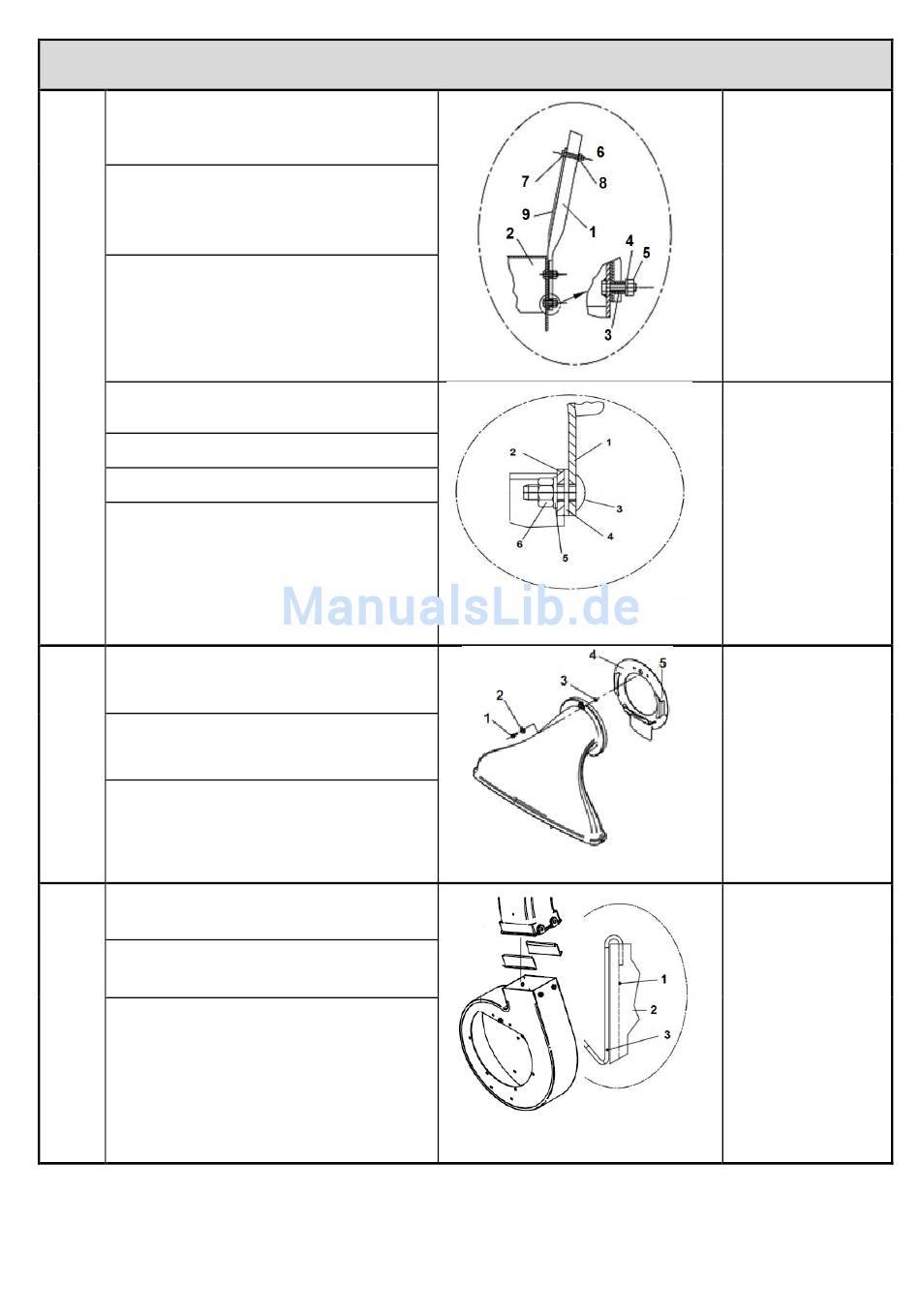

Cramer LS Compact Betriebsanleitung Seite 16

LS 3500
LS 4000 SW
1. Führungsholm an beiden Seiten der
Motorkonsole über die eingeschweißten
Schrauben schieben.
I
2. Den Führungsholm mit (dazwischen
gelegtem Distanzrohr) der Motorkonsole
verschrauben.
3. Querstrebe an beiden Seiten des
Führungsholms anschrauben.
4. Verbindungsstellen von der Verstell-
Stange und dem Radbügel
zusammenhalten.
5. Schraube von außen durch die Verstell-
Stange schieben
6. Kunststoffscheibe zwischen den beiden
Stangen einsetzen
7. Schraube mit einer Mutter festsetzen.
1. Flansch am Saugrüssel zwischen die
Seitenwinkel bis zu dem unteren
Aufnahmewinkel schieben.
II
2. Die Nase am Flansch muss in die Öffnung
des Aufnahmewinkels passen.
3. Saugrüssel mit vormontierter Schraube
befestigen.
1. Stützbleche von außen in die Öffnung des
Gehäusegebläses hängen.
III
2. Den Ausblasstutzen in die Öffnung des
Gehäusegebläses legen.
3. Bauteile mit 4 Schrauben befestigen.
Universalsauger
Originalbetriebsanleitung
LS 5000
LS 5000 HSW
Detailzeichnung
1. Führungsholm
2. Motorkonsole
3. Distanzrohr
4. Scheibe 8,4
5. Sicherungsmutter
M8
6. Querstrebe
7. Senkrechtschraube
M8x45
Scheibe 8,4
8. Scheibe 8,4
Sicherungsmutter
M8
9. Stützstrebe
Detailzeichnung
1. Verstellstange
2. Halter vom
Radbügel
3. Flachrundschraube
M8x20
4. Kunststoffscheibe
5. Scheibe 8,4
6. Mutter M8
Detailzeichnung
1. Sechskantschraube
2. Scheibe
3. Sicherungsscheibe
4. Gebläsedeckel
5. Aufnahmewinkel
Detailzeichnung
1. Wand vom
Gehäusegebläse
2. Gehäusegebläse
3. Stützblech
-16
Deutsch
