- Seite 1 Universalsauger Betriebsanleitung Maschinen-Nr. Modelle LS Compact LS 5000 LS 3500 LS 5000 HSW LS 4000 SW Universalsauger 670.12-55 12-2013 Originalbedienungsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
Technische Daten .............................. 5 Aufbau und Funktion ............................6 Kurzbeschreibung ..........................6 Übersicht LS Compact ......................... 6 Bedienelemente LS Compact....................... 6 Übersicht LS 3500, LS 4000 SW, LS 5000, LS 5000 HSW ..............6 Bedienelemente LS 3500, LS 5000,..................... 6 Bedienelemente LS 4000 SW, LS 5000 HSW .................. -
Seite 3: Wichtige Grundlegende Informationen
Wichtige grundlegende Informationen Wir freuen uns, dass Sie sich für eine Maschine der Firma Symbolerklärung Cramer GmbH aus Deutschland entschieden haben. Vor der ersten Benutzung der Maschine lesen Sie bitte GEFAHR ! die Bedienungsanleitung und beachten Sie die Hinweise Dieses Symbol warnt vor einer unmittelbar und Sicherheitsvorschriften. -
Seite 4: Sicherheit
Sicherheit • Verschüttetes Benzin sofort mit einem Tuch entfernen, es Bestimmungsgemäße Verwendung besteht Lebensgefahr durch Verbrennungs- und Maschine Laub- Abfallsauger Explosionsgefahr. geeignet. • Benzin in dafür vorgesehenen Behältern aufbewahren. Jede darüber hinausgehende Verwendung gilt als • Abgase sind giftig und gesundheitsschädlich, sie dürfen nicht bestimmungsgemäß. -
Seite 5: Sicherheitskennzeichnungen
• Gehörschutz • Sicherheitshandschuhe • Schutzbrille Beachten Sie zusätzlich die Informationen unter den Unfallverhütungsvorschriften. Technische Daten Modelle LS Compact LS 3500 LS 4000 SW LS 5000 LS 5000 HSW Honda GX120 2,6 Honda GX 120 2,6 Honda GX 160 3,6... -
Seite 6: Aufbau Und Funktion

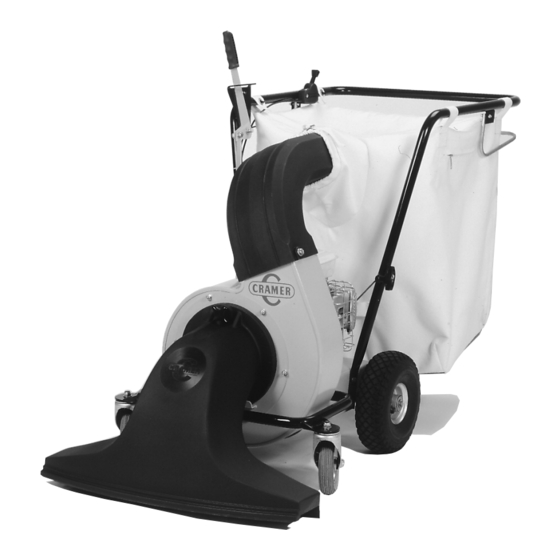

Der Universalsauger ist zum Aufsammeln von Laub und Abfall einsetzbar. wird über einen Benzin-Motor angetrieben. Der Fangsack ist abnehmbar und für Laub und groben Abfall geeignet. Übersicht LS Compact Saugrüssel Gebläsegehäuse Ausblasstutzen Steuerbügel Fangsack Höheneinstellung Saugrüssel Bedienelemente LS Compact 1. Höhenverstellung Saugrüssel 1. -
Seite 7: Bedienelemente Ls 4000 Sw, Ls 5000 Hsw
Bedienelemente LS 3500, LS 5000, 1. Höhenverstellung Saugrüssel (Nr. 6) 1. Saugrüssel tief 2. Saugrüssel mitte 3. Saugrüssel hoch 2. Luftdurchsatz Bei Notwendigkeit höherer Saugleistung, Reißverschluss öffnen. (Siehe Pkt. 4.3 Nr.2) 3. Fangsack Entleeren durch öffnen des Reisverschlusses an der Rückseite des Fangsackes. -
Seite 8: Feststellbremse
Feststellbremse 6. Feststellbremse (Nr. 7) Bremse festsetzen: • Den Bremshebel mit dem Fuß nach unten drücken. Bremse lösen: • Maschine kräftig zurückschieben. Bremse löst sich aus dem Reifenprofil. Arbeitsplatz und Gefahrenbereiche Zubehör und Ersatzteile Arbeitsplatz: Originalteile Hinter der Maschine an den Haltegriffen Es dürfen nur die Original-Ersatzteile und das Original- Zubehör verwendet werden. -
Seite 9: Bedienung
Bedienung Tätigkeiten vor Gebrauch Ausschalten in einer Notsituation 1. Antrieb wegnehmen Grundeinstellung (nur bei LS 5000 und LS 5000 HSW) Maschine steht 2. Motor-Schalter auf OFF. Fangsack ist eingehängt Höhe des Saugrüssels eingestellt Normalbetrieb Benzintank aufgefüllt Gashebel steht auf STOP/MIN. WARNUNG! Ein- und Ausschalten Verletzungsgefahr durch leichtentzündliche... -
Seite 10: Wartung
Wartung Sicherheit GEFAHR! Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Fehlerhafte Arbeiten können zu schweren Körperverletzungen und Sachschäden führen. Für ausreichend Montagefreiheit sorgen Bauteile separat legen Alle Bauteile wieder einbauen Alle Sicherheits-Abdeckungen wieder montieren Gefahrenbereich frei von Personen. Arbeiten am Motor; Zündkerzenstecker abziehen Wartungsplan Wartung Vor jeder Nutzung... -
Seite 11: 8.3.1 Maschine Reinigen
Zündung auf ON stellen Benzintank leer Kraftstoff nachfüllen Zündkerze defekt Zündkerze ersetzen Keine Motorleistung Kraftstoffhahn verstopft oder Wasser im Maschine zum Cramer-Fachhändler bringen Benzin Luftfilter reinigen (Spülung) Luftfilter verschmutzt Vergaser falsch eingestellt Vergaser einstellen lassen (Fachhändler) Motor wird zu heiß... -
Seite 12: Konformitätserklärung
Typenschild auf dem Deckblatt Typenbezeichnung: LS Compact, LS 3500, LS 4000 SW, LS 5000, LS 5000 HSW allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angewandten Richtlinien - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. -
Seite 13: Montage-Anleitungen Universalsauger
Montage-Anleitungen Universalsauger Anlieferung, Transport, Lagerung Anlieferung Gefahren durch hohes Eigengewicht • Die Maschine darf nicht von Hand angehoben werden. • Maschine an den Griffen vom Transporter ziehen. • Maschinenteile einzeln aus der Verpackung nehmen. Transportinspektion durchführen • Nach der Anlieferung, die Maschine auf Vollständigkeit und Beschädigungen prüfen. •... - Seite 14 LS Compact 1. Führungsholm an beiden Seiten der Motorkonsole über die eingeschweißten Detailzeichnung Schrauben schieben. 1. Führungsholm 2. Den Führungsholm mit dazwischen 2. Motorkonsole gelegtem Distanzrohr an der 3. Distanzrohr Motorkonsole verschrauben. 4. Scheibe 8,4 3. Querstrebe an beiden Seiten des 5.
- Seite 15 LS 3500 LS 5000 LS 4000 SW LS 5000 HSW 1. Führungsholm an beiden Seiten der Motorkonsole über die eingeschweißten Detailzeichnung Schrauben schieben. 1. Führungsholm 2. Den Führungsholm mit (dazwischen gelegtem 2. Motorkonsole Distanzrohr) der Motorkonsole verschrauben. 3. Distanzrohr 3. Querstrebe an beiden Seiten des 4.
-
Seite 16: Beschreibung
Bremse für: LS 3500 LS 5000 Einzelteile Beschreibung LS 4000 SW LS 5000 HSW Bremsstange 1. Bremsstange auf die Motorkonsole legen, Position siehe Zeichnung 1. Linkes Sicherungsblech mit Lasche 2. Linke Sicherungsblech links, das rechte Sicherungsblech rechts an die Öffnungen an der Motorkonsole legen. - Seite 17 Schaltbügel für Motorkupplung am Lenkholm für LS 5000 1. Lenkholm 2. Schaltbügel 3. Bowdenzug 4. Klemmstück 5. Ende Bowdenzug 6. Stellschraube 1. Den Bowdenzug am Lenkholm montieren Überprüfung der Kupplung: 2. Das Drahtende stramm ziehen Durch das Zurückziehen der Maschine 3.
