VLT
2800 Serie
Installation des Thermistors (PTC)
Das Funkentstörfilter 1B/LC-Filtermodul hat einen
eingebauten Schutzthermistor (PTC), der beim
Auftreten einer Übertemperatur anspricht. Der
Thermistor kann den Frequenzumrichter abschalten
und über die digitale Ausgangsklemme 46 bzw. den
Relaisausgang 1 – 3 einen Alarm geben. Der VLT
Frequenzumrichter kann bei einer Übertemperatur
aber auch den Motor weiterlaufen lassen und eine
Warnung geben.

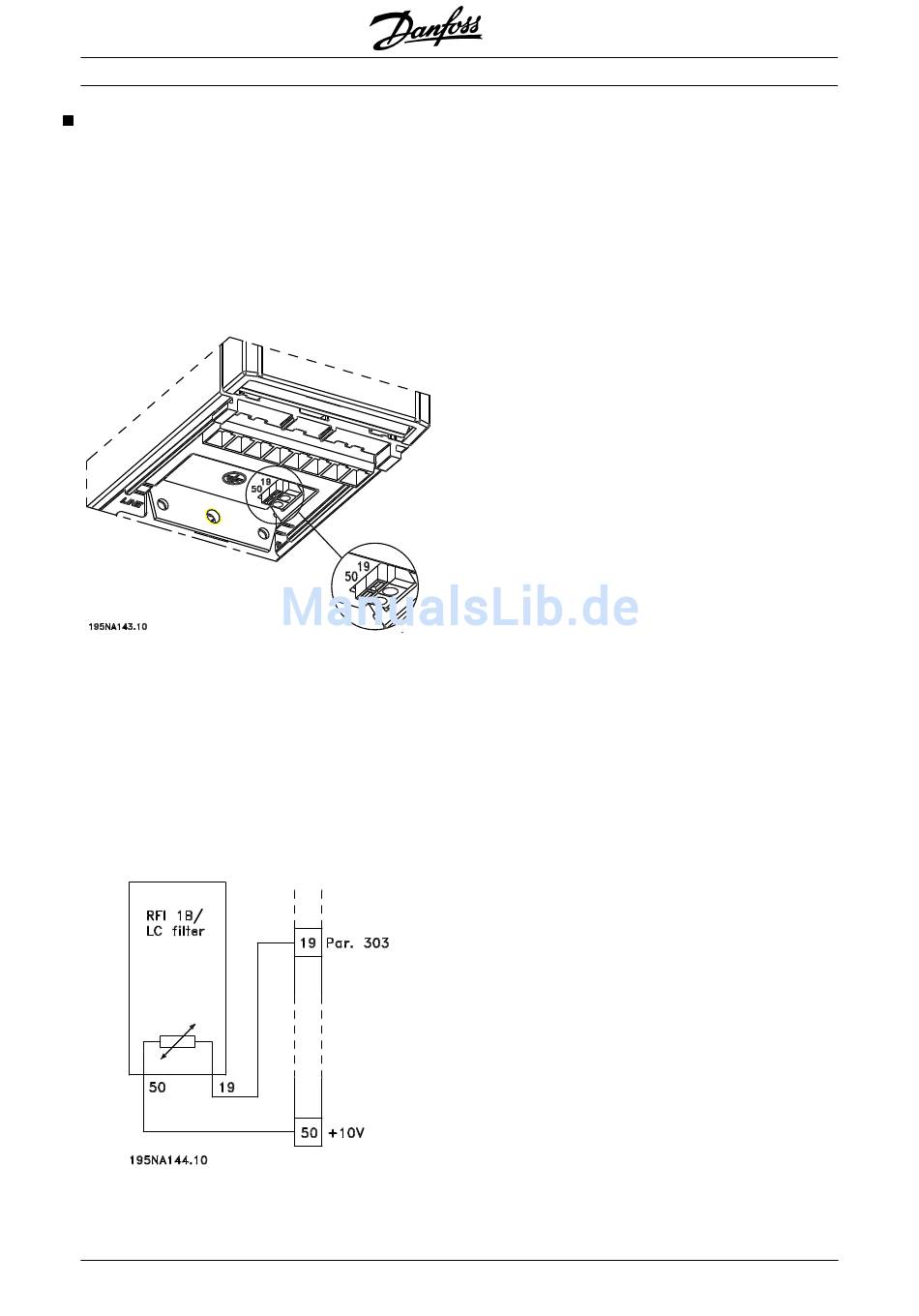

Der Thermistor wird zwischen Klemme 50 (+10 V)
und einer der digitalen Eingangsklemmen 18, 19, 27
oder 29 angeschlossen.
Parameter 128 Thermischer Motorschutz für eine
Warnung bei Übertemperatur des angeschlossenen
Thermistors auf Warnung Thermistor [1] bzw. für eine
Abschaltung auf Abschaltung Thermistor [2]
einstellen.
Den elektrischen Anschluß folgendermaßen
vornehmen:
Parameter 128 Thermischer Motorschutz
Abschaltung Thermistor [3]
Parameter 303 Digitale Eingänge
Thermistor [25]
6
MI.28.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
