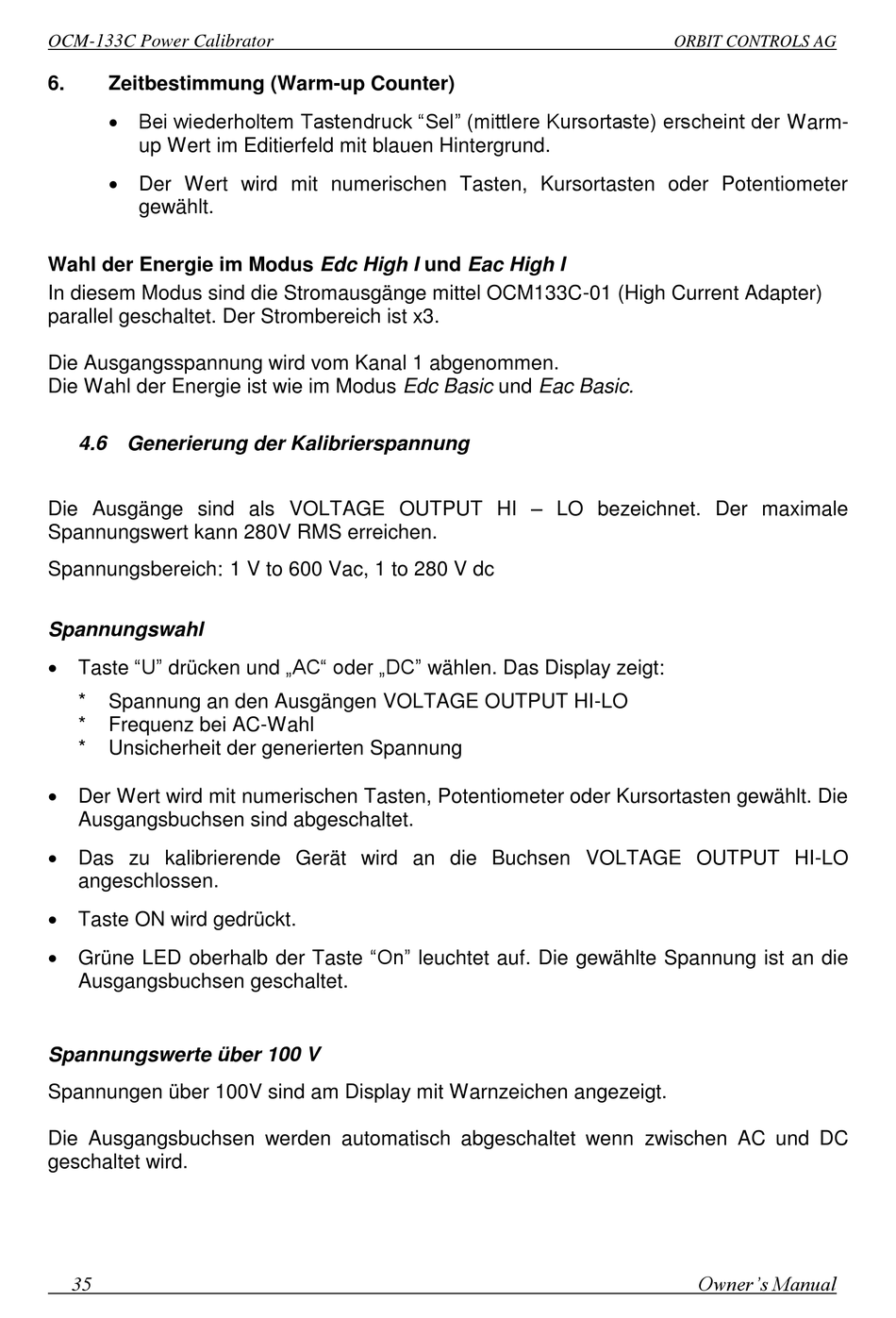

6.
Zeitbestimmung (Warm-up Counter)
Bei wiederholtem Tastendruck "Sel" (mittlere Kursortaste) erscheint der Warm-
up Wert im Editierfeld mit blauen Hintergrund.
Der Wert wird mit numerischen Tasten, Kursortasten oder Potentiometer
gewählt.
Wahl der Energie im Modus Edc High I und Eac High I
In diesem Modus sind die Stromausgänge mittel OCM133C-01 (High Current Adapter)
parallel geschaltet. Der Strombereich ist x3.
Die Ausgangsspannung wird vom Kanal 1 abgenommen.
Die Wahl der Energie ist wie im Modus Edc Basic und Eac Basic.
4.6 Generierung der Kalibrierspannung
Die Ausgänge sind als VOLTAGE OUTPUT HI – LO bezeichnet. Der maximale
Spannungswert kann 280V RMS erreichen.
Spannungsbereich: 1 V to 600 Vac, 1 to 280 V dc
Spannungswahl
Taste "U" drücken und „AC" oder „DC" wählen. Das Display zeigt:
*
Spannung an den Ausgängen VOLTAGE OUTPUT HI-LO
*
Frequenz bei AC-Wahl
*
Unsicherheit der generierten Spannung
Der Wert wird mit numerischen Tasten, Potentiometer oder Kursortasten gewählt. Die
Ausgangsbuchsen sind abgeschaltet.
Das zu kalibrierende Gerät wird an die Buchsen VOLTAGE OUTPUT HI-LO
angeschlossen.
Taste ON wird gedrückt.
Grüne LED oberhalb der Taste "On" leuchtet auf. Die gewählte Spannung ist an die
Ausgangsbuchsen geschaltet.
Spannungswerte über 100 V
Spannungen über 100V sind am Display mit Warnzeichen angezeigt.
Die Ausgangsbuchsen werden automatisch abgeschaltet wenn zwischen AC und DC
geschaltet wird.
