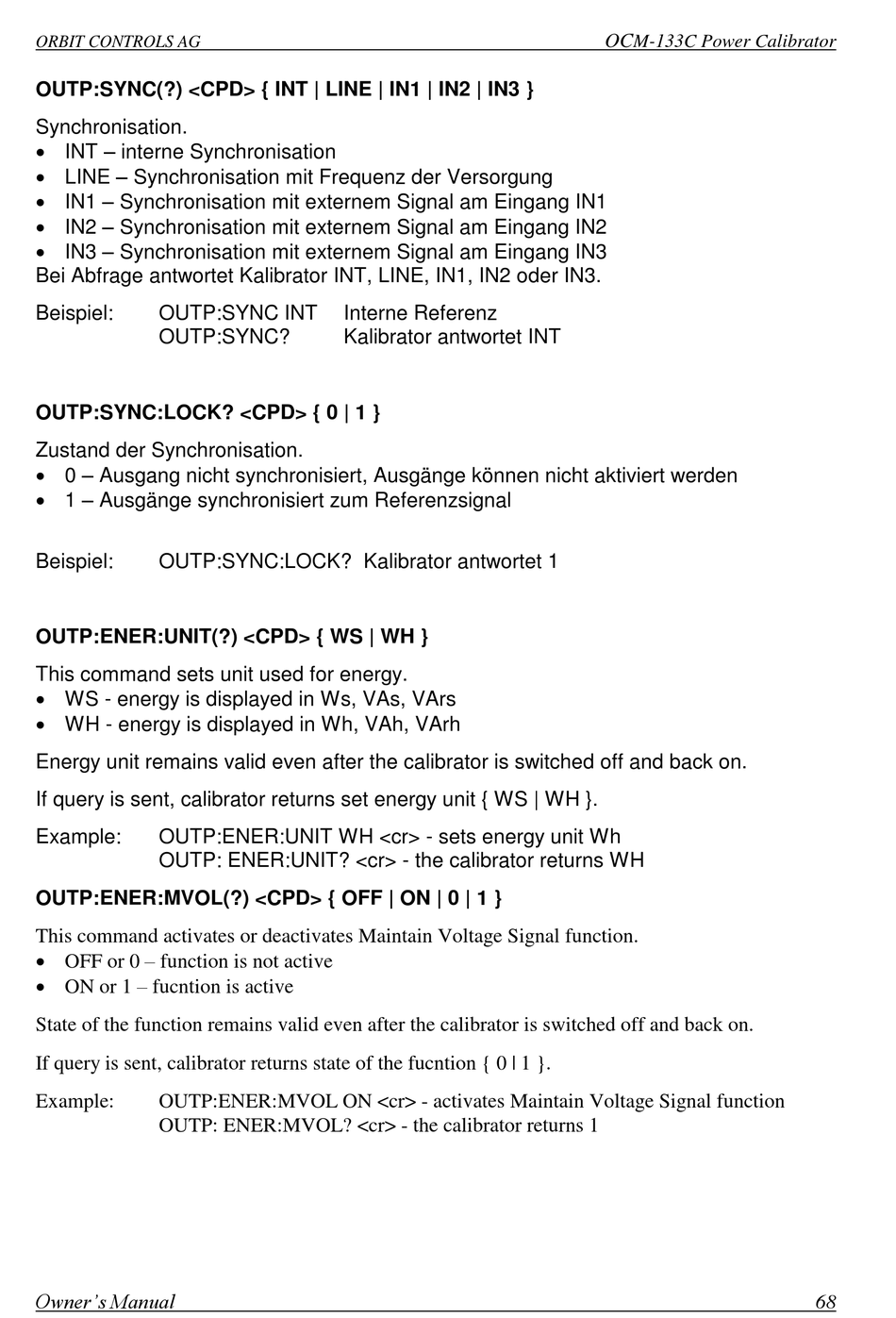

OUTP:SYNC(?) <CPD> { INT | LINE | IN1 | IN2 | IN3 }
Synchronisation.
 INT – interne Synchronisation
 LINE – Synchronisation mit Frequenz der Versorgung
 IN1 – Synchronisation mit externem Signal am Eingang IN1
 IN2 – Synchronisation mit externem Signal am Eingang IN2
 IN3 – Synchronisation mit externem Signal am Eingang IN3
Bei Abfrage antwortet Kalibrator INT, LINE, IN1, IN2 oder IN3.
Beispiel: OUTP:SYNC INT
OUTP:SYNC?
OUTP:SYNC:LOCK? <CPD> { 0 | 1 }
Zustand der Synchronisation.
 0 – Ausgang nicht synchronisiert, Ausgänge können nicht aktiviert werden
 1 – Ausgänge synchronisiert zum Referenzsignal
Beispiel: OUTP:SYNC:LOCK? Kalibrator antwortet 1
OUTP:ENER:UNIT(?) <CPD> { WS | WH }
This command sets unit used for energy.
 WS - energy is displayed in Ws, VAs, VArs
 WH - energy is displayed in Wh, VAh, VArh
Energy unit remains valid even after the calibrator is switched off and back on.
If query is sent, calibrator returns set energy unit { WS | WH }.
Example: OUTP:ENER:UNIT WH <cr> - sets energy unit Wh
OUTP: ENER:UNIT? <cr> - the calibrator returns WH
OUTP:ENER:MVOL(?) <CPD> { OFF | ON | 0 | 1 }
This command activates or deactivates Maintain Voltage Signal function.
 OFF or 0 – function is not active
 ON or 1 – fucntion is active
State of the function remains valid even after the calibrator is switched off and back on.
If query is sent, calibrator returns state of the fucntion { 0 | 1 }.
Example: OUTP:ENER:MVOL ON <cr> - activates Maintain Voltage Signal function
OUTP: ENER:MVOL? <cr> - the calibrator returns 1
