ORBIT CONTROLS AG

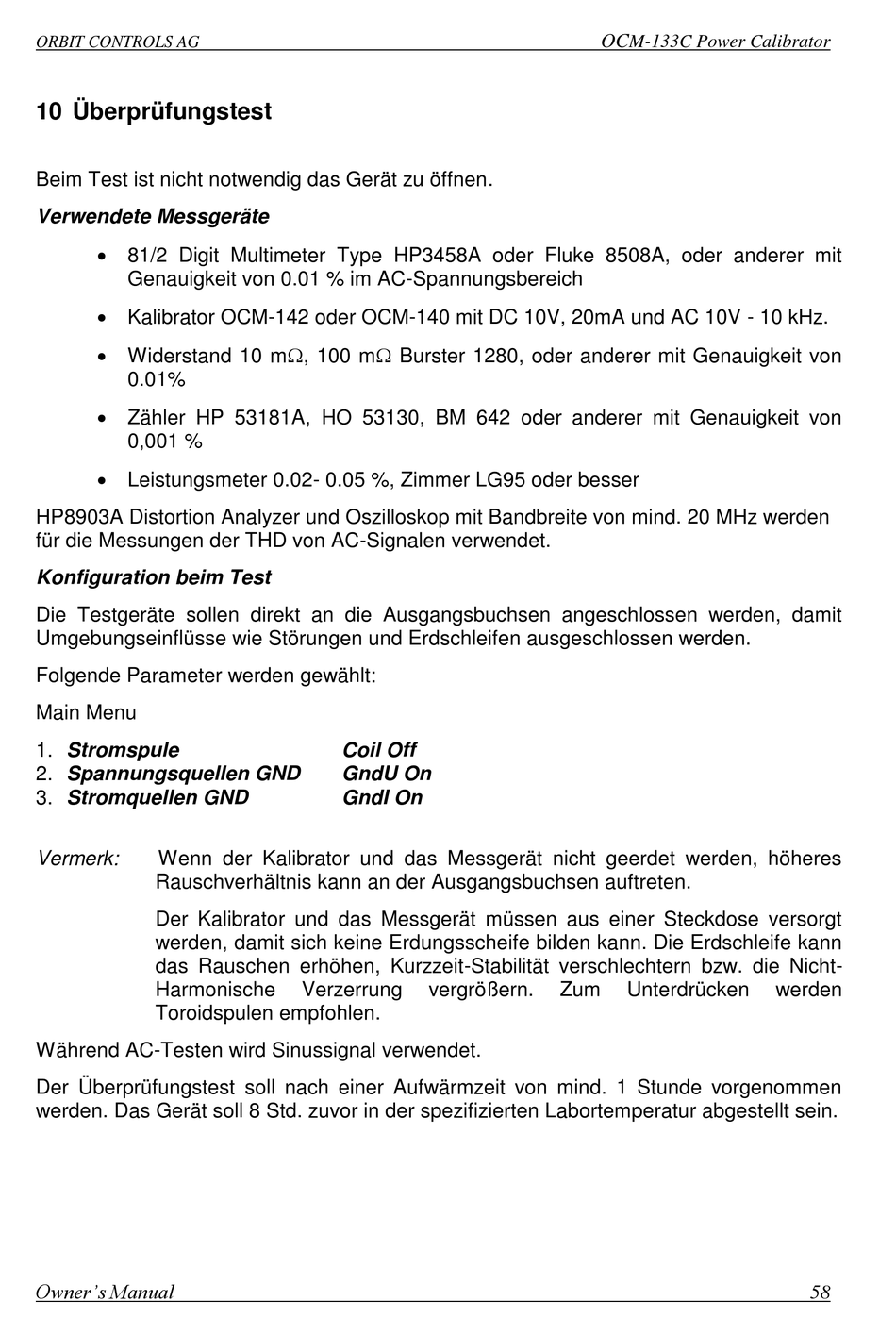

10 Überprüfungstest
Beim Test ist nicht notwendig das Gerät zu öffnen.
Verwendete Messgeräte
81/2 Digit Multimeter Type HP3458A oder Fluke 8508A, oder anderer mit
Genauigkeit von 0.01 % im AC-Spannungsbereich
Kalibrator OCM-142 oder OCM-140 mit DC 10V, 20mA und AC 10V - 10 kHz.
Widerstand 10 m, 100 m Burster 1280, oder anderer mit Genauigkeit von
0.01%
Zähler HP 53181A, HO 53130, BM 642 oder anderer mit Genauigkeit von
0,001 %
Leistungsmeter 0.02- 0.05 %, Zimmer LG95 oder besser
HP8903A Distortion Analyzer und Oszilloskop mit Bandbreite von mind. 20 MHz werden
für die Messungen der THD von AC-Signalen verwendet.
Konfiguration beim Test
Die Testgeräte sollen direkt an die Ausgangsbuchsen angeschlossen werden, damit
Umgebungseinflüsse wie Störungen und Erdschleifen ausgeschlossen werden.
Folgende Parameter werden gewählt:
Main Menu
1. Stromspule
2. Spannungsquellen GND
3. Stromquellen GND
Vermerk:
Wenn der Kalibrator und das Messgerät nicht geerdet werden, höheres
Rauschverhältnis kann an der Ausgangsbuchsen auftreten.
Der Kalibrator und das Messgerät müssen aus einer Steckdose versorgt
werden, damit sich keine Erdungsscheife bilden kann. Die Erdschleife kann
das Rauschen erhöhen, Kurzzeit-Stabilität verschlechtern bzw. die Nicht-
Harmonische
Toroidspulen empfohlen.
Während AC-Testen wird Sinussignal verwendet.
Der Überprüfungstest soll nach einer Aufwärmzeit von mind. 1 Stunde vorgenommen
werden. Das Gerät soll 8 Std. zuvor in der spezifizierten Labortemperatur abgestellt sein.
Owner's Manual
Coil Off
GndU On
GndI On
Verzerrung
vergrößern.
OC
M-133C Power Calibrator
Zum
Unterdrücken
werden
58
