Bei einer Dekollimation des Newton Teleskops wird der Hauptbildfehler eines Newton – das
sogenannte Koma – welches normalerweise nur am Gesichtsfeldrand sichtbar ist, sofort
massiv vergrößert und dabei auch bereits in der Bildfeldmitte sichtbar.
Dabei steigt die Justieranfälligkeit zum einen mit steigendem Durchmes-
ser des Hauptspiegels und zum anderen mit zunehmender Lichtstärke
des optischen Systems. In der Praxis bedeutet das: ein Newton mit ei-
nem Hauptspiegel von 200 mm und einem Öffnungsverhältnis von f/10
(2000 mm Brennweite) ist wenig anfällig gegen leichte Dejustierung; ein
Newton mit 400 mm Öffnung und einem Öffnungsverhältnis von f/5
(ebenfalls 2000 mm Brennweite) dagegen sehr.

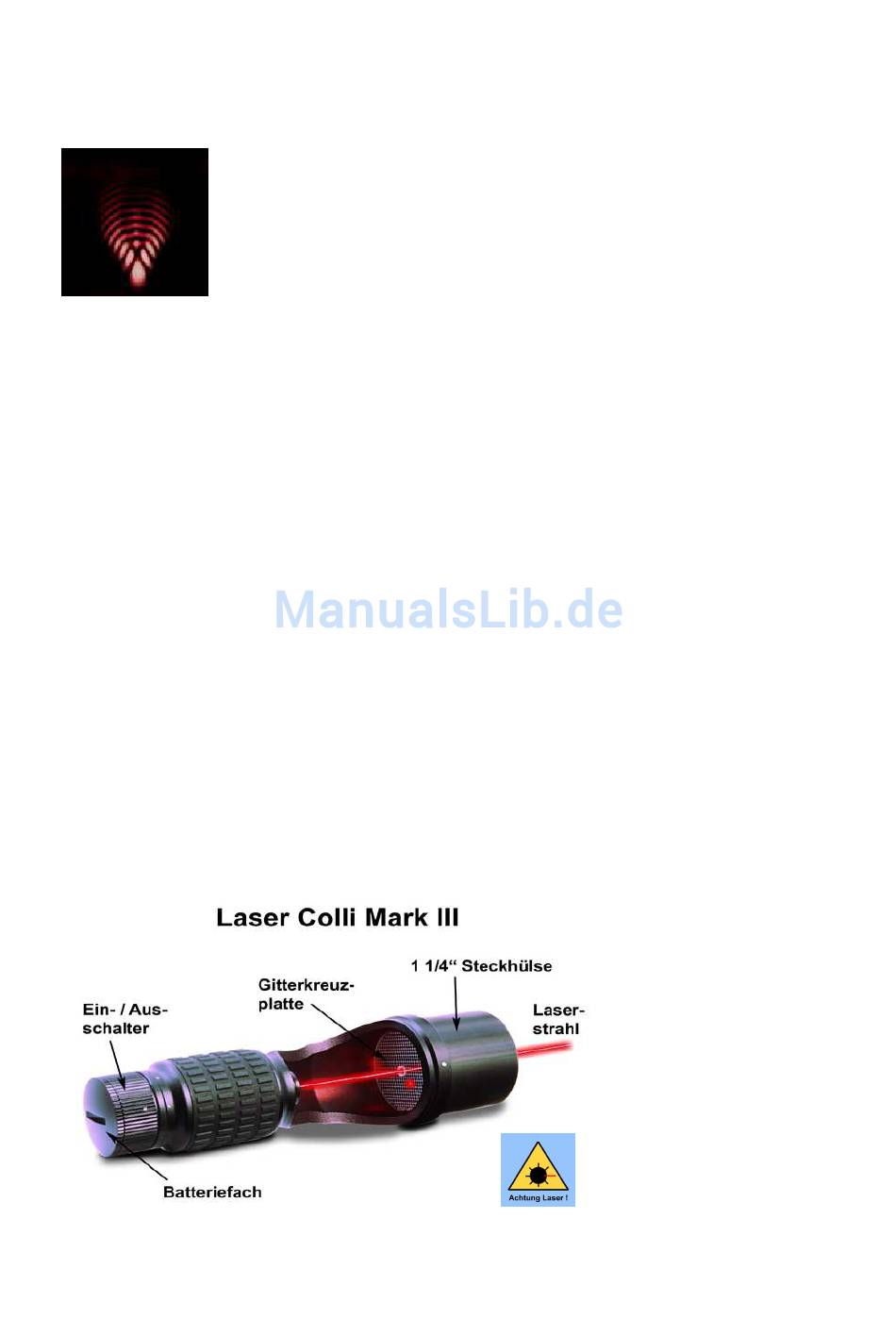

Das Bild oben zeigt den Komafehler, stark übertrieben dargestellt. Im Teleskop verwischt
das Bild durch Luftturbulenzen zu einem kleinen „Kometenschweifchen"
Wir gehen in dieser Anleitung davon aus, dass es sich bei dem zu justierenden Teleskop um
ein Serienprodukt handelt. Spiegelteleskopselbstbauer wissen sicher, wie man ein solches
System kollimiert. Voraussetzung für die folgende Justieranleitung ist dabei, dass
1.)der Okularauszug rechtwinklig zum Tubus steht und
2.)Haupt- und Fangspiegel exakt in Tubusmitte liegen.
Beides sollte bei Serienteleskopen gewährleistet sein. Die Einbaumitte des Hauptspiegels ist
(fast) immer durch die mechanische Konstruktion der Hauptspiegelzelle im Tubus gewähr-
leistet. Der Fangspiegel ist oft über die drei- oder vier Fangspiegelstreben leicht mittig ver-
stellbar. Bei einem gekauften Gerät sollte man davon ausgehen, dass die Mittenposition
stimmt. Stimmt sie nicht, bedeutet dies in diesem Fall keinen Qualitätsverlust des Bildes, al-
lerdings kann dadurch eine Bildvignettierung (Abdunklung des Gesichtsfeldes) auftreten.
Wie arbeitet nun der Laser-Colli™? Das Prinzip ist denkbar einfach. Das Gerät wird anstel-
le eines Okulars in die Steckhülse des Okularauszuges eingeschoben und eingeschaltet. Der
Laserstrahl trifft auf den Fangspiegel, wird auf den Hauptspiegel umgelenkt, dort reflektiert
und über den Fangspiegel in sich selbst zurückreflektiert. Steht einer oder beide Spiegel
schief zur optischen Achse, kann der Strahl nicht in sich selbst reflektiert werden.
Trifft der erste Fall zu, ist ihr Newton-System perfekt kollimiert. In den meisten Fällen wird
das allerdings nicht der Fall sein und der Laserstrahl wird nicht in sich selbst reflektiert.
Voraussetzung
dafür,
dass der Laser-Colli™
zuverlässig
funktio-
niert, ist natürlich, dass
der Laserstrahl genau
mittig durch die Steck-
hülse austritt.
Dazu ist der eigentli-
che Laser im Gehäuse
rotationssymetrisch
justiert (dies ist bei uns
im Hause vor der Aus-
lieferung
überprüft
worden
und
muss
nicht
mehr
nachge-
stellt werden)
3
