Installieren Der Oberen Abdeckung - Lexmark Optra C710 Installationshandbuch

Installieren der
Abdeckung
Paßstifte und Anschluß
48

Installieren der oberen Abdeckung

oberen
Auflage
1

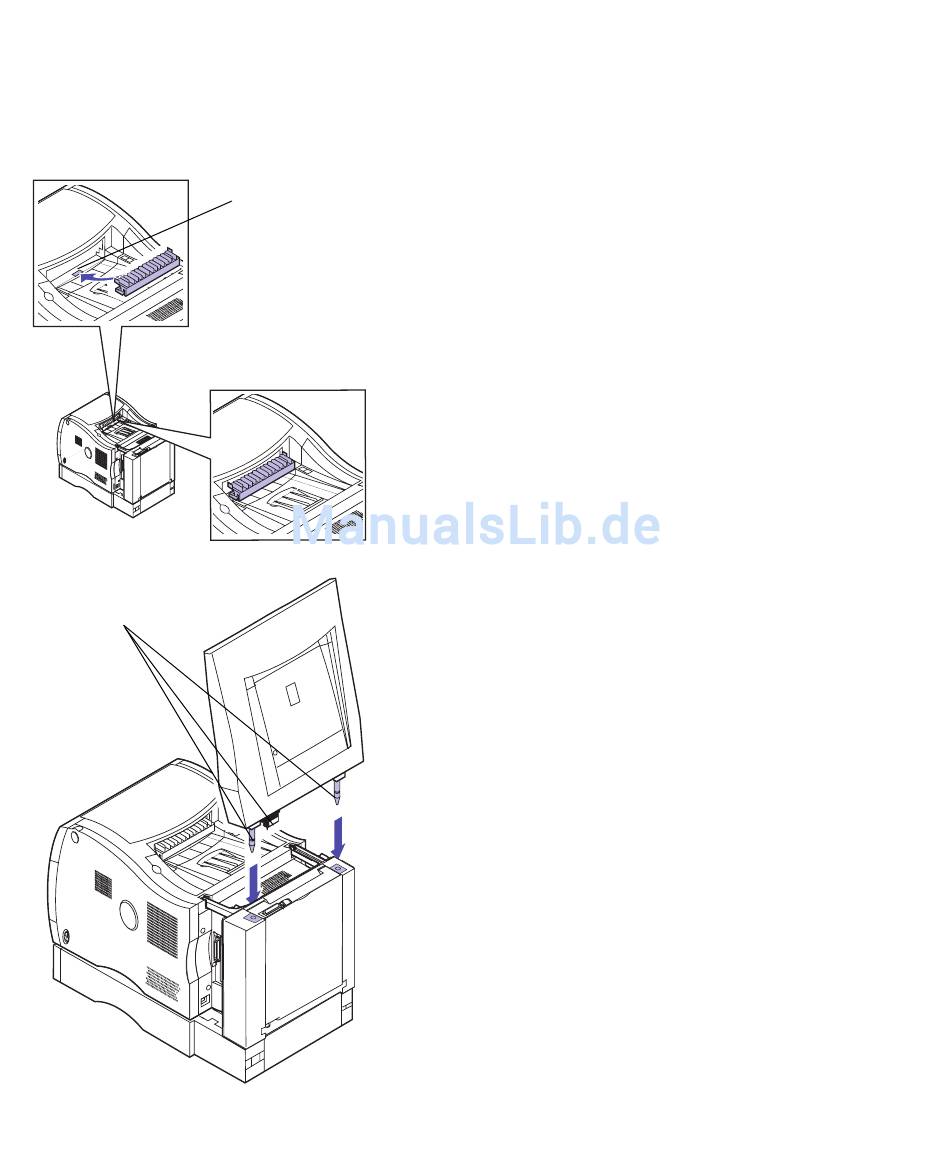

Setzen Sie den Brückenblock auf die Transport-
Auflage in der Papierablage (s. Abbildung).
Der Brückenblock ist dann korrekt installiert, wenn
die schwenkbare Seite des Brückenblocks zur
Rückseite des Druckers zeigt.
Zur leichteren Plazierung auf der Auflage kann der
Brückenblock zusammengedrückt werden.
Auf der Unterseite des Brückenblocks befindet sich
ein Magnetplättchen, das auf der Metallplatte vorne
in der Papierablage aufliegen muß.
2
Richten Sie die Stifte und den Anschluß der
oberen Duplexabdeckung auf die Aufnahmen
und den Anschluß der hinteren Duplexabdeckung
aus.
3
Setzen Sie die Paßstifte der oberen
Duplexabdeckung in die Aufnahmen der hinteren
Duplexabdeckung, so daß die obere
Duplexabdeckung einrastet.
