Hinweis:
Das Scharnier der
Klappe befindet sich an der
Unterseite der hinteren
Duplexabdeckung. Die Klappe
wird nach außen geöffnet.
Hintere Duplexabdeckung
Paßstift
Paßstifte
Abdeckungen der Paßstifte
2
Klappe
3
Klappen-
scharnier
4

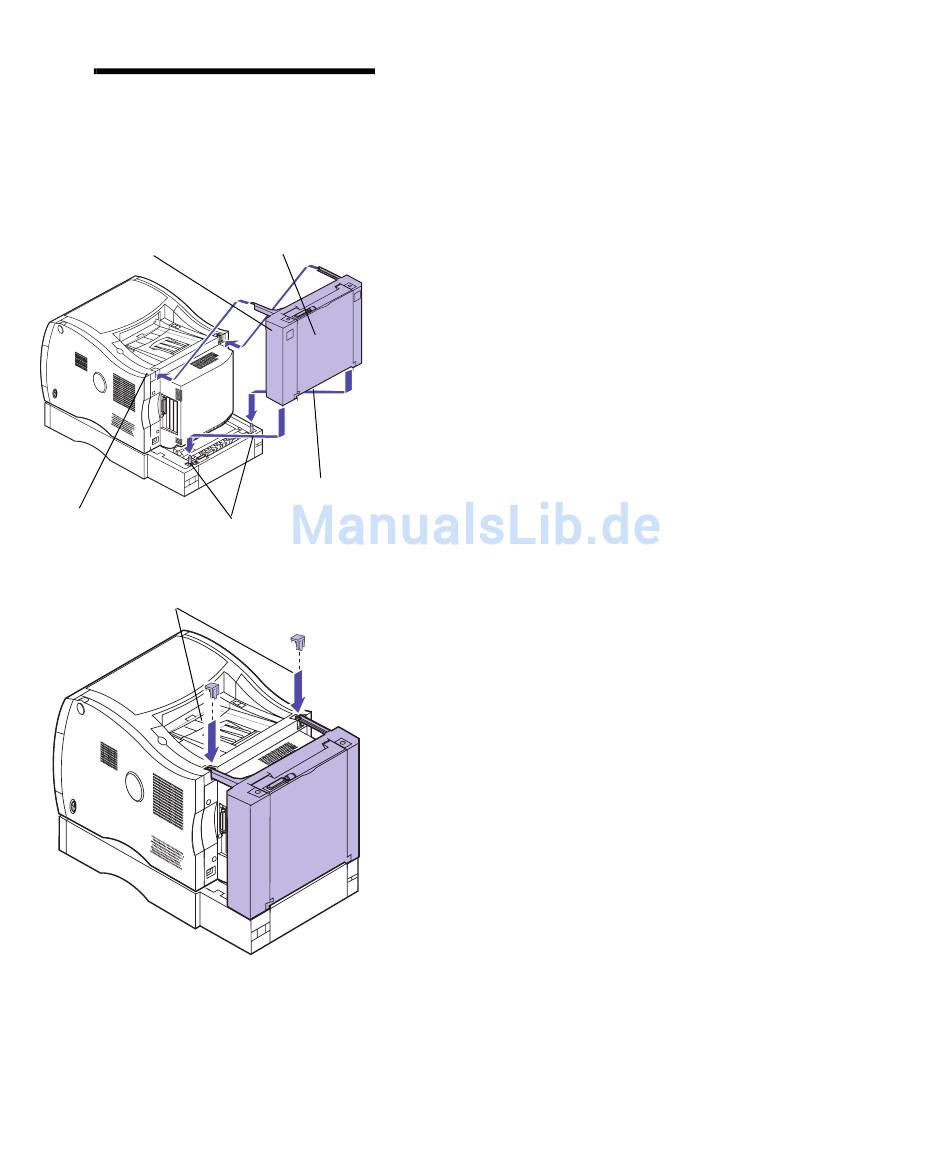

Richten Sie die Aufnahmen in den Halterungen
und die Aufnahmen an der Unterseite der
hinteren Duplexabdeckung auf die Stifte auf der
Rückseite der Papierablage und die Stifte der
Duplexeinheit-Basis aus.
Setzen Sie die hintere Duplexabdeckung auf die
Stifte und den Anschluß der Duplexeinheit-Basis,
und lassen Sie sie einrasten.
Setzen Sie die zuvor entfernten Abdeckungen der
Paßstifte auf die Halterungen der hinteren
Duplexabdeckung (s. Abbildung).
Die Abdeckungen rasten ein, wenn sie korrekt
aufgesetzt und nach unten gedrückt werden.
Falls sich die Abdeckungen der Paßstifte nur
schwer anbringen lassen, vergewissern Sie sich, ob
die hintere Duplexabdeckung richtig installiert ist
und die Halterungen korrekt auf den Paßstiften
sitzen. Führen Sie ggf. Schritt 2 und 3 erneut durch.
Installieren der hinteren Duplexabdeckung
