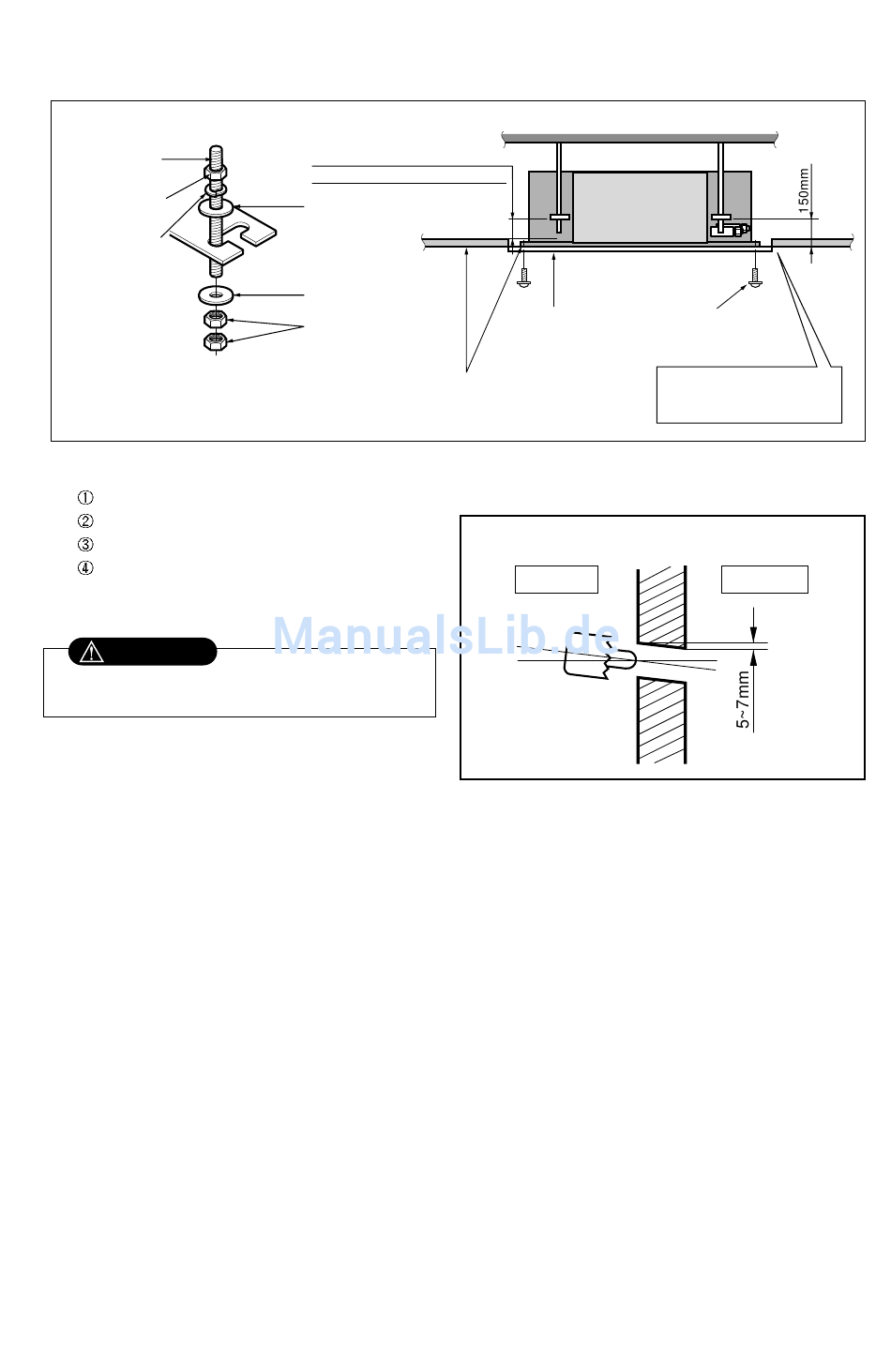

3. Montage der Inneneinheit
Aufhängungsbolzen
(W3/8 or M10)
Mutter
(W3/8 or M10)
Federscheibe
(M 10)
• Die folgenden Teile sind Zubehör:
Aufhängungsbolzen - W 3/8 oder M10
Mutter
Federscheibe
Plattenscheibe
VORSICHT
• Alle Befestigungen ordentlich festziehen, damit
das Gerät nicht herabfallen kann.
4. Montage der Fernbedienung
• Obwohl sich der Temperatursensor in der Inneneinheit befindet, sollte die Fernbedienung nicht an Orten
montiert werden, die hoher Luftfeuchte oder direkter Sonneneinstrahlung ausgesetzt sind.
Montage der Fernbedienung
• Keine Orte mit fließendem Wasser verwenden
• Überprüfen Sie die Position der Fernbedienung
• Der Temperatursensor ist in der Inneneinheit.
• Diese Fernbedienung verfügt über eine Flüssig-Kristall-Anzeige. Die Standard-Montagehöhe liegt zwischen 1,2
1,5 m ansonsten lässt sich die Anzeige evtl. schlecht erkennen.
Verlegung des Fernbedienungskabels
• Das Kabel der Fernbedienung nicht mit Kühl- oder Abflußleitungen in Kontakt bringen.
• Nicht mit anderen Netzkabeln (Radio, TV, usw.) in Berührung bringen, um Störungen zu vermeiden.
• Das Kabel nach seiner Verlegung verschalen, damit evtl. herabtropfendes Wasser abgeleitet wird.
Den Abstand des Bolzen zur
Halterung auf 40 mm belassen
Flache Scheibe
für M10 (Zubehör)
Flache Scheibe
für M10 (Zubehör)
Mutter
(W3/8 or M10)
- W 3/8 oder M10
- (M 10)
- M10
Deckenpanel
Papierschablone
zur Montage
Gleiche Höhe einstellen
• Das Loch für die Zuleitung etwas geneigt zur
Außenseite mit dem 7er Bohrer anbringen.
Innen
6
Decke
Kernstück der
Klimaanlage
Einstellschraube für
Papiermodell (4 Stück)
Öffnen Sie die
Deckenverkleidung entlang der
Außenkante des Papiermodells
Wand
Außen
Deckenpanel
