- Seite 1 Bedienungsanleitung ECOLOGIC BASIC CLIMATIC™ REGLER Providing indoor climate comfort CL-LOGIC-IOM-1102-G...
-
Seite 3: Inhaltsverzeichnis
GLOSSAR LENNOX bietet seit 1895 Umweltlösungen an. Unser Programm luftgekühlter Kältemaschinen erfüllt nach wie vor die hohen Anforderungen, auf denen der Ruf der Marke Lennox gründet. Flexible Designlösungen, um IHREN Ansprüchen gerecht zu werden, und Kompromisslosigkeit bis ins Detail. Auf Dauerhaftigkeit ausgelegt, einfach zu warten und standardmäßig hohe Qualität. - Seite 4 Zeichnungen und technischen Beschreibungen verbleiben das Eigentum von Lennox und dürfen nicht verwendet (außer für die Bedienung dieses Produkts), vervielfältigt, veröffentlicht oder ohne vorherige schriftliche Einwilligung von Lennox Dritten zugänglich gemacht werden. Seite 2 - ECOLOGIC BASIC REGLER - IOM...
-
Seite 5: Allgemeine Beschreibung

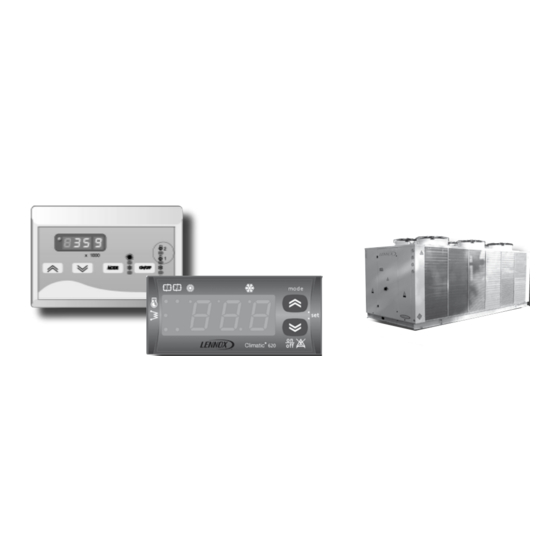

ALLGEMEINE BESCHREIBUNG Die zusammen mit der Anlage gelieferte Steuerung umfasst Dieses Ausrüstungsteil ist ein elektronisches Gerät zum die folgenden Geräte : Steuern von kompakten Wasserkühlsystemen. Das Thermostat ermöglicht die folgenden Operationen : - Ein-/Ausschalten der Anlage CLIMATIC BASIC REGELUNG - Auswahl des System-Betriebsmodus - Einstellen des Sollwerts - Tastatur - Störsignalrelais... -
Seite 6: Bedieneroberfläche
Die integrierte Tastatur ABLESEN DES DISPLAYS Dies ist das dreistellige Display; die Wassereintrittstemperatur wird in Grad (Standardeinstellung), Grad Celsius (wenn der Dezimalpunkt erscheint) oder in Grad Fahrenheit (wenn der Dezimalpunkt nicht erscheint) angezeigt. Weiterhin kann folgendes angezeigt werden: - Werte aller von dem Gerät gesteuerten Parameter: - Kühlsollwert, Kühl-Differenztemperatur - Wasseraustrittstemperatur (zur Sicherheit) - Wassereintrittstemperatur (Regelung) -
Seite 7: Die Fernbedienungstastatur (Option)
DIE FERNBEDIENUNGS-TASTATUR (OPTION) ABLESEN DES DISPLAYS Dies ist das dreistellige Display; die Wassereintrittstemperatur wird in Grad (Standardeinstellung), Grad Celsius (wenn der Dezimalpunkt erscheint) oder in Grad Fahrenheit (wenn der Dezimalpunkt nicht erscheint) angezeigt. Weiterhin kann folgendes angezeigt werden : - Werte aller von dem Gerät gesteuerter Parameter: - Kühlsollwert, Kühl-Differenztemperatur - Heizungssollwert (Wärmepumpenanlagen) und Heizungs-Differenztemperatur - Wasseraustrittstemperatur (zur Sicherheit) -
Seite 8: Tastenfunktionen
Tastenfunktionen Mode Zum Auswählen des Betriebsmodus : Stand-by cooling stand-by Im Menümodus dient diese Taste zum Scrollen nach oben (zunehmender Wert). Das normale Display zeigt folgendes an : Zum Zurücksetzen der Störungen sowie zum Ein- und Ausschalten der Kältemaschine. - Wassertemperatur in Zehnerschritten in Grad Celsius Drücken Sie die Taste einmal, um alle oder Fahrenheit manuell rücksetzbaren, nicht aktiven... -
Seite 9: Funktion
FUNKTION INBETRIEBNAHME DER ANLAGE AUSWAHL DES BETRIEBSMODUS DER ANLAGE Wenn alle Anweisungen in der Betriebs-, Service- und Gehen Sie zum Ändern des Sollwerts der Anlage Installationsanleitung befolgt worden sind, kann die Anlage folgendermaßen vor: folgendermaßen in Betrieb genommen werden : Drücken Sie die Tasten gleichzeitig und lassen Sie sie innerhalb von zwei Sekunden los. -
Seite 10: So Werden Parameter Und Geräte Erhalten
So werden Parameter und Geräte erhalten Ein Parameter ist ein interner Programmverweis mit wichtigen Wassertemperatur-Einstellmenü Werten, die so eingestellt werden können, dass der Benutzer oder der Installateur die Anlage korrekt betreiben kann. Ein Gerät wird in der Statusliste der Elemente aufgeführt, Messfühlertemperaturstatus-Menü... - Seite 11 Sollwert: Bez Kühlsollw: Wert Kühlsollwert Analoger Wert Eing-index: Analoge Eingaben: Aktuelle Störungen Störungen: Status der digitalen Digitale Eingaben: Parameterindex: Eingaben Konfigurationspar: Parameter: Parameterwert Parameterindex: Parameterwert Verdichterpar: Parameterindex: Ventilatorsteuerungspar: Parameterindex: Parameterwert Parameterwert Störungspar: Parameterindex: Pumpenpar: Parameterwert Parameterindex: Frostschutzpar: Parameterwert Parameterindex: Abtaupar: Parameterwert Parameterindex: Parameterwert...
-
Seite 12: Funktionsbeschreibung Des Sollwertthermostats
FUNKTIONSBESCHREIBUNG DES SOLLWERTTHERMOSTATS EBENE 1 DISPLAY EBENE 2 EBENE 3 Visualisiert : Wassereintrittstemperatur SOLLWERT Wert des Sollwerts Kühlsollwert Aktive Störungen Siehe Seite 8 für die Einstellung des Systemsollwerts Die Wassertemperatur wird thermostatisch über einen Sollwert und einen Toleranzbereich (Differenz) geregelt Die Funktionsweise dieser Parameter wird im nachfolgenden Diagramm aufgezeigt. -
Seite 13: Steuerung Des Verflüssigerventilators
Steuerung des Verflüssigerventilators Verflüssigungsdruckregelung hängt Verflüssigungstemperatur bzw. vom Druck im Kreislauf ab. Die Ventilatorsteuerung kann unabhängig vom Verdichter sein, oder sie wird in Abhängigkeit von Anforderungen der Die Ventilatorsteuerung ist ein, wenn : HyperCodex152-Verdichter ausgeführt; mindestens Messfühler Kreislauf Der Betriebsmodus wird vom Parameter Pa F05 festgelegt : Verflüssigungsmessfühler (Druck oder Temperatur) konfiguriert ist;... -
Seite 14: Ventilatorsteuerung Im Kühlmodus
Ventilatorsteuerung im Kühlmodus Diagram : External fan in cool mode Speed (%) Ist, cut-off (F11) Set max fan cooling (F14) Max speed (F13) Fan cooling set point (F08) Max speed silent (F07) Ist, cut-off (F11) Min speed (F06) Temperature/ pressure Cut-off delta (F10) Cooling prop. -
Seite 15: Parameter Ändern
PARAMETER ÄNDERN DISPLAY Parameterwert Parameterwert Visualisiert: Wassereintritts- Drücken Parameterwert temperatur Aktive Störungen Parameterwert Drücken Parameterwert Parameterwert Drücken Drücken Parameterwert PARAMETER SO GELANGEN SIE IN DAS PARAMETERMENÜ Visualisierungsparameter Drücken Sie die Tasten und lassen Sie sie innerhalb von zwei Sekunden los. Das Display zeigt Um in diese Richtung a durch das Menü... -
Seite 16: Parameterlisten
Parameterlisten Einstellungen Zugriff Werk- Ref. Steuersollwerte Anlage Min Werk Allgemein Paßwort Verdeckt einstell. Kühlungssollwert °C Heizungssollwert °C Einstellungen Zugriff Werk- Ref. Konfigurationsparameter Anlage Min Werk Allgemein Paßwort Verdeckt einstell. H01 Maximaler Heizsollwert °C H02 Minimaler Heizsollwert °C H03 Maximaler Kühlsollwert °C H04 Minimaler Kühlsollwert °C... - Seite 17 Parameterlisten Einstellungen Zugriff Werk- Ref. Konfigurationsparameter Anlage Min Werk Allgemein Paßwort einstell. Verdeckt H32 Konfiguration von Eingabe ID10 2 = EIN / AUS abgesetzter Controller H33 Konfiguration von Eingabe ID11 1 = Strömungswächter H34 Konfiguration ST4 (wenn digitale Eingabe) H35 Konfiguration der Ausgabe RL2 9 = Verdichter Stufe 2 H36 Konfiguration der Ausgabe RL3 0 = Deaktiviert, 11 = Verdichter Stufe 4...
- Seite 18 Parameterlisten Einstellungen Zugriff Werk- Ref. Verdichterparameter Anlage Min Werk Allgemein Paßwort Verdeckt einstell. EIN-AUS Sicherheitszeit s*10 EIN-EIN Sicherheitszeit s*10 Kühlsteuerungshysterese °C 25,5 Heizsteuerungshysterese °C 25,5 Steuerungsalgorithmusstufen-Eingriffsdelta °C 25,5 Verdichter – Verdichter EIN Intervall Verdichter – Verdichter AUS Intervall Leistungsstufe EIN Intervall Einstellungen Zugriff Werk-...
- Seite 19 Parameterlisten Einstellungen Zugriff Werk- Ref. Alarmparameter Anlage Min Werk Allgemein Paßwort Verdeckt einstell. N/D-Schalter-Umgehungszeit nach Verdichter ein Niederdruckstörungen pro Stunde Strömungswächter-Umgehungszeit nach Pumpe Dauer von Strömungswächtereingabe aktiv Dauer von Strömungswächtereingabe nicht aktiv Anzahl Strömungswächterstörungen pro Stunde Umgehung Verdichterüberlastschalter ab Verdichter ein Anzahl Verdichterüberlastschalterstörungen/Stunde Anzahl Ventilatorüberlastschalterstörungen/Stunde Num...
- Seite 20 Parameterlisten Einstellungen Zugriff Werk- Ref. Abtauparameter Anlage Min Werk Allgemein Paßwort Verdeckt einstell. Abtauvorgang aktiviert Flag Abtau-Start Temperatur/Druck °C/10- -500 Kpa*10 Abtauintervall Abtau-Ende Temperatur/Druck °C/10- -500 Kpa*10 Maximale Abtauzeit Verdichter-Umschaltventil Wartezeit Abtropfzeit Verzögerung zwischen den Abtauvorgängen der s * 10 Kreisläufe Ausgabe Messfühler Abtauvorgang Kreislauf 1 Ausgabe Messfühler Abtauvorgang Kreislauf 2...
-
Seite 21: Störungen
STÖRUNGEN Ein Störungscode wird angezeigt, wenn mindestens eine Störung aktiv ist. Wenn mehrere Störungen aktiv sind, wird diejenige angezeigt, die laut Störungstabelle die größere Priorität hat. Störungen pro Stunde Störungen mit manueller Rückstellung werden durch Drücken und Loslassen der EIN-/AUS-Taste zurückgesetzt CODE GIBT AN... - Seite 22 STÖRUNGEN Nicht verwendet Nicht verwendet Verdichter in Kreislauf 2 werden abgeschaltet; Hochdruck Kreislauf 2 Aktiv, wenn der Druckfühler des Kreislaufs 2 einen Wert größer als Pa A14 erkennt; auf analoger Eingabe Nicht aktiv, wenn der Fühler einen Wert kleiner als Pa A14 – Pa A15 erkennt; Die Compressors in Kreislauf 2 werden abgeschaltet.
-
Seite 23: Diagnosen
Diagnosen Störungen Basic CLIMATICTM kann eine vollständige Systemdiagnose einem Parameter festgelegten Grenzwert überschreitet, durchführen und eine Reihe von Störungen signalisieren. schaltet die Störung vom automatischen Reset um auf Die Auslöse- und Rückstellmodi der Störungen werden mit manuellen Reset. den Parametern Pa A01 – Pa A26 eingerichtet. Störungen pro Stunde Die Störungen werden alle 226 Sekunden abgerufen;... -
Seite 24: Störungscodes
STÖRUNGSCODES DISPLAY-MENÜ EBENE 1 Visualisiert: Wassereintritts- SOLLWERT temperatur Drücken Aktive Störungen MESSFÜHLER- STATUS mode Drücken EBENE 2 Drücken on off Aktive Störungscodes STÖRUNGEN ----- Die Anlage ist eigengeschützt durch Sicherheitsvorrichtungen. Wenn eine dieser Sicherheitseinrichtungen eine Anomalie - VIS (Visualisierung) : Gibt den Störungstyp an, der am erkennt, wird sie am Display angezeigt, um den Betreiber zu Display angezeigt wird. -
Seite 25: Technische Daten
Technische Daten STANDARD-ERWEITERUNGSPLATINE (ER 1) Display- Klemme STANDARD- ERWEITERUNGS- PLATINE HAUPTPLATINE Limander Anschluss Stecker Serie F LENNOX-ERWEITERUNGSPLATINE (ER 2) Display- Klemme HAUPTPLATINE LENNOX- ERWEITERUNGS- Limander PLATINE Anschluss Stecker ECOLOGIC BASIC REGLER - IOM - Seite 23... - Seite 26 T Verfl Krl2 T Verfl Krl2 T Verfl Krl2 T Verfl Krl2 BEI TK1 UND TK2 AUSGABEN KÖNNEN DIE VENTILATOREN Standard Lennox * HINWEIS: EIN/AUS (FÜR STD-VERSION) Hauptplatine Erweiterungs- Erweiterungs- ODER PROPORTIONAL SEIN platine platine (STD PLUS, LN, SLN, HE)
- Seite 27 T Verfl Krl2 T Verfl Krl2 T Verfl Krl2 T Verfl Krl2 BEI TK1 UND TK2 AUSGABEN KÖNNEN DIE VENTILATOREN Standard Lennox * HINWEIS: EIN/AUS (FÜR STD-VERSION) Hauptplatine Erweiterungs- Erweiterungs- ODER PROPORTIONAL SEIN platine platine (STD PLUS, LN, SLN, HE)
- Seite 28 Technische Daten Technische Daten : Normal Min. Max. Versorgungsspannung 12 V~ 10 V~ 14 V~ Stromfrequenz 50 Hz/60 Hz Leistung 5 VA Isolierungsklasse Schutzgrad Frontplatte IP0 Betriebstemperatur 25 °C 0 °C 60 °C Luftfeuchtigkeit im Betrieb (nicht kondensierend) 30 % 10 % 90 % Lagerungstemperatur...
-
Seite 29: Benutzung Des Geräts
BENUTZUNG DES GERÄTS Zugelassene Verwendung VERANTWORTLICHKEIT UND RESTRISIKO Dieses Produkt wird für die Steuerung von Kältemaschinen und Wärmepumpen mit einfachem und doppeltem kann nicht haftbar gemacht werden für Schäden, die Kältekreislauf verwendet. hervorgerufen werden durch: Zur Gewährleistung der Sicherheit muss der Regler gemäß Eine zweckentfremdete Installation/Verwendung und vor allem den beiliegenden Anweisungen installiert und bedient werden, eine Nichterfüllung der Sicherheitsanweisungen, die in den... -
Seite 30: Glossar
Glossar Hysterese : ODER-Logik : Eine Hysterese wird normalerweise um einen Sollwert Mehrere Eingaben mit einer ODER-Beziehung sind definiert, um ein häufiges Oszillieren der Statusänderung des gleichwertig mit einer einfachen Eingabe mit dem folgenden gesteuerten Verbrauchers zu vermeiden; Status: Beispiel: Es sei ein Sollwert von 20 °C an einem Messfühler Aktiv, wenn mindestens eine Eingabe aktiv ist zum Messen der Raumtemperatur angenommen. -
