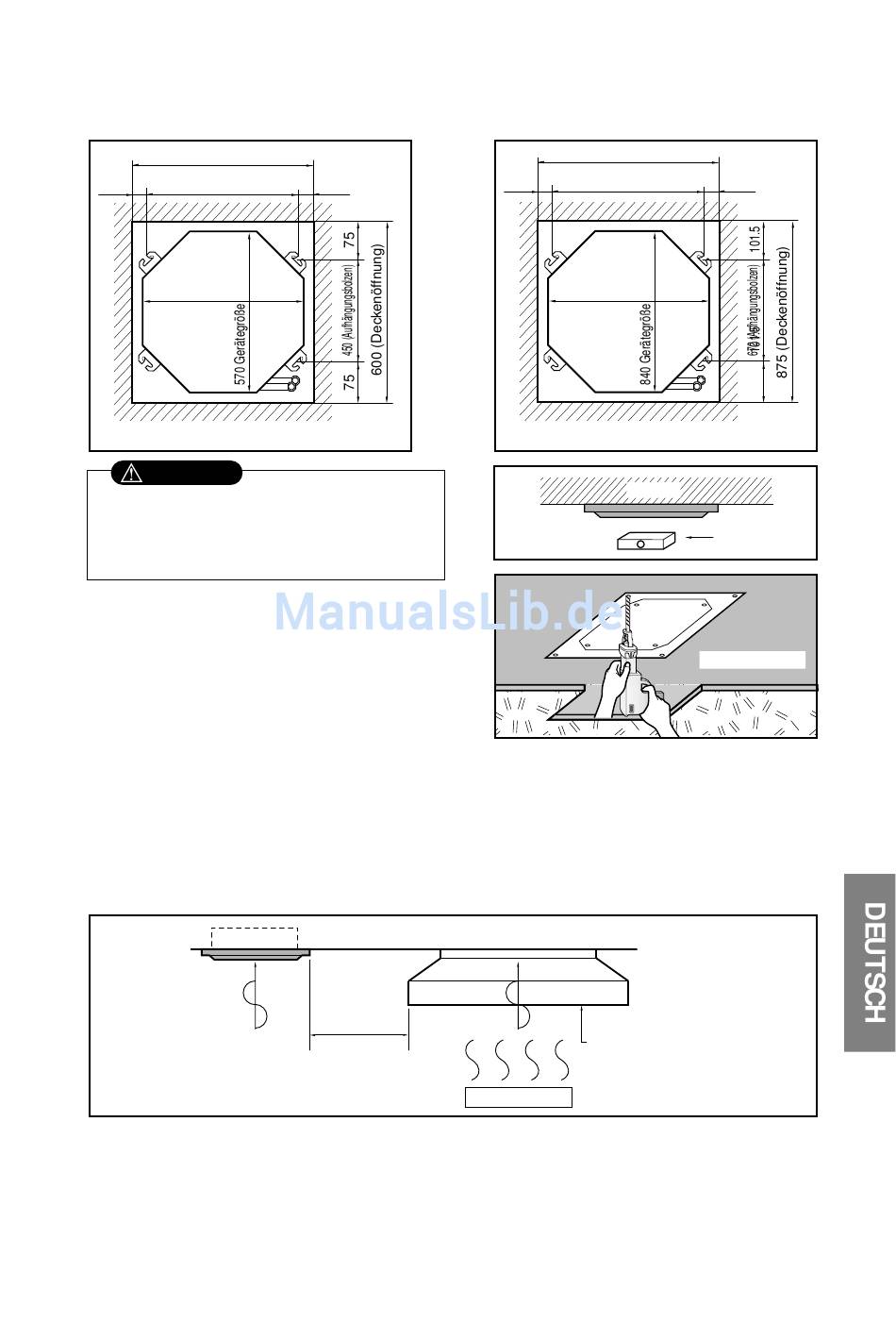

2. Deckenabmessungen für die Öffnung und Befestigungsort des Aufhängebolzens
• Die Abmessungen auf der Papierschablone entsprechen den tatsächlichen Maßen:
600 (Deckenöffnung)
39.5 521 (Aufhängungsbolzen)
570 Gerätegröße
VORSICHT
• Diese Klimaanlage arbeitet mit einer Absaugpumpe.
• Das Gerät muß daher waagerecht montiert werden
(Wasserwaage verwenden).
• Bei der Montage keine Kabel beschädigen.
• Die Position der Haltebolzen und der Leitungen vorher
markieren.
• Die Position der Haltebolzen leicht zur Abflußrichtung neigen,
nachdem die Richtung des Abflußrohrs feststeht.
• Das Loch für den Ankerbolzen in die Wand bohren.
HINWEIS:
• Bei folgenden Aufhängungsorten gründlich berücksichtigen:
1. In Restaurants und Küchen nimmt das Gerät über die Luft viel Dampf und damit auch gelöste Fette
auf, es kann dadurch zu Beeinträchtigungen der Leistungen sowie zu Schäden am Gerät kommen.
Unternehmen Sie daher folgendes in einem solchen Fall:
• Installieren Sie über jedem Kochplatz Dunsthauben, die das Fett aus der Luft filtern und deren
Kapazität ausreicht, damit kein Dampf in den Ansaugkreislauf der Klimaanlage gelangt.
• Die Klimaanlage am besten so weit von einer Kochstelle entfernt montieren, dass kein Fett
angesagugt werden kann.
Klimaanlage
2. Die Klimaanlage nicht dort montieren, wo ÷lnebel oder Eisenstäube entstehen, z.B. in Werkhallen und dgl.
3. Orte, an denen entzündliche Gase austreten, strict vermeiden. 4. Orte, an denen schwefelhaltige,
saure oder ätzende Gase austreten, vermeiden.
5. Orte in der Nähe von Hochfrequenz-Sendern vermeiden.
39.5
Einheit: mm
Ausreichend
Abstand einhalten
5
875 (Deckenöffnung)
45 785 (Aufhängungsbolzen)
840 Gerätegröße
Decke
Dunstabzugshaube
mit ausreichender
Leistung einsetzen
Kochstelle
45
Einheit: mm
Wasserwaage
Deckenpanel
