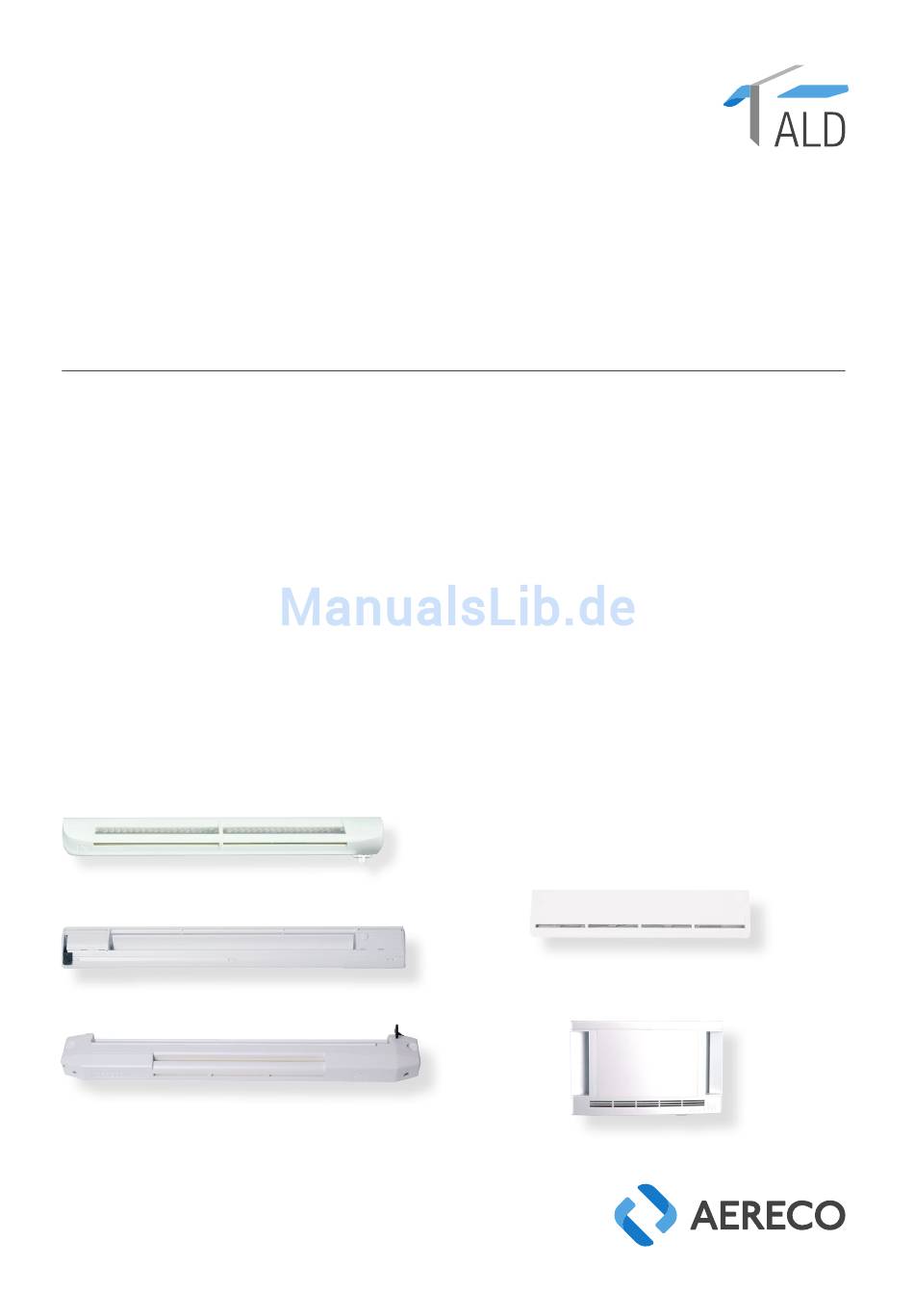

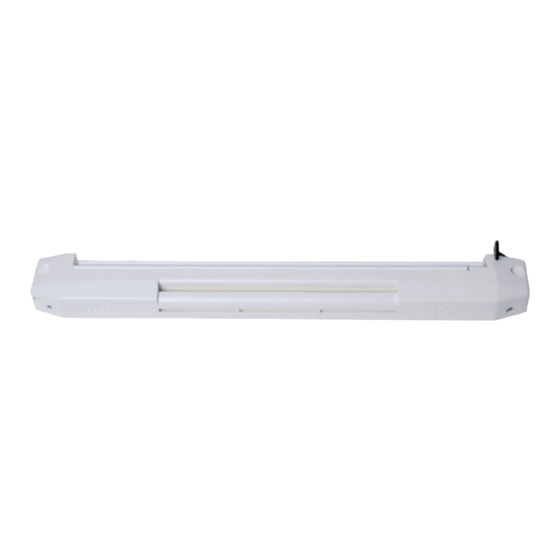

- Seite 1 MONTAGEANLEITUNG Feuchtegeführte Außenluftdurchlässe ZFH / ZFHV / ZFHA / ZFHVA 5-35 ZFHN / ZFHNV 30 ZFH / ZFHV 40 ZWRH 30 ZWRHV 40 / KWHRVA 02 ... Copyright Aereco. Änderungen vorbehalten. Stand 02.2016...
- Seite 2 Inhaltsverzeichnis ZFH 5-35 / ZFHV 5-35 / ZFHA 5-35 / ZFHVA 5-35 ZFHN 30 / ZFHNV 30 ZFH 40 / ZFHV 40 ZWRH 30 Fräsungen: Übersicht KWHRVA 02 / KWHRVA 02 Plus 30 / KWHRVA 02 Plus 35 12-13 KWHRVA 02 WDVS Plus...
-
Seite 3: Allgemeine Hinweise
WHI 06 WHAI 02 Wetterschutzhaube akustische Wetterschutzhaube für alle Fenster-ALD für ZFH ... 5-35 / ZFH 40 / ZFHV 40 WHIR 01 akustische Wetterschutzhaube für KWRHVA 01 / KWHRVA 02 Allgemeine Hinweise: Die Außenluftdurchlässe (ALD) sollten in der Regel in einer Höhe von mindestens 2 Meter angeordnet werden. -
Seite 4: Montage
Einbautiefe zu achten: Gegebenenfalls ist die Verwendung der LK Verlängerung erforderlich (siehe Datenblatt LK 35) „Beachte: Einbauvariante mit Luftkanal LK 35“. 3. ALD mit drei Senkkopfschrauben 3,5 mm, L= 25 mm (ZFH 5-35 / ZFHV 5-35) oder L= 55 mm (ZFHA 5-35 / ZFHVA 5-35) am Rahmen befestigen. - Seite 5 - Die im Set enthaltene neue Frontblende anbringen. - Den Hebel einsetzen (mittlere Position) Ausgewählte Praxisbeispiele ZFH(V) 5-35 mit Wetterschutzhaube WHI 05 auf PVC-Fenster ZFH(V)A 5-35 mit Luftkanal 02 und Wetterschutzhaube WHI 05 (Mitteldichtung / 6-Kammer) auf der Rahmenverbreiterung eines PVC-Fenster (Anschlagdichtung / 6-Kammer) Fräsung 359 mm x 16 mm Fräsung:...
- Seite 6 ZFHN 30 ZFHNV 30 Außenluftdurchlass für Fenstereinbau ZFHN 30 / ZFHNV 30 Die Aereco Fenster-ALDs sind auf vielen PVC-, Holz- oder Aluminiumfenstern montierbar Einbauvarianten: Für das ZFHN 30 und ZFHNV 30 gibt es zwei verschiedene Einbauvarianten: 30° oder 90°. Durch die unterschiedliche Anbringung der Grundplatte kann der Einströmwinkel der Zuluft bestimmt werden (siehe Datenblatt).
- Seite 7 290 x 8 mm ZFHNV 30 ZFHN 30 ZFHN(V) 30 mit Wetterschutzhaube WHI 05 auf Holzfenster (IV 68) Fräsung: 290 mm x 12 mm WHI 05 ZFHNV 30 Maße in mm 39.5 30° Variante 90° Variante Copyright Aereco. Änderungen vorbehalten. Stand 02.2016...
- Seite 8 (Senkkopfschraube 3,5 mm - L=15 mm). Durch die vorgegebene Fräsung ergibt sich dafür ein Mittelsteg von 10 mm, bzw. der Luftkanal 02 (bitte außen und innen beachten) hat dazu diesen erforderlichen Mittelsteg. Die Schallkulisse wird zwischen Fenster und ZFH / ZFHV 40 geklemmt. Einbauvariante mit Luftkanal LK 30 / 40: Wird bei Kunststoff- oder Aluminiumfenstern der ALD nur im Fenster- oder Flügelrahmen angeordnet, so ist der...
- Seite 9 Verschlusshebel VF 02 (optional erhältlich: Nachrüstung - von ZFH 40 auf ZFHV 40): Nachträglich kann der Verschlusshebel VF 02 (separat erhältlich) in den ALD ZFH 40 eingesetzt werden: Drücken Sie den Hebel (schwarzes Teil) in den vorbereiteten Schlitz und das Loch (siehe Bild rechts) von oben nach unten bis es einrastet ein.
- Seite 10 ZWRH 30 Außenluftdurchlass für Rollladenkasten Decke mind. 50 mm 1 Schlitz (255 x 25) mm* Montage: 1. Öffnung 255 x 25 mm im Rollladenkasten herstellen. Beachte: Bei Verwendung des Metallkanals mit Schalldämmung beträgt die Fräsung: 285 x 48 mm. Die Standardlänge des Metallkanals mit Schalldämmung beträgt 190 mm. Dieser Metallkanal kann bauseitig gekürzt werden.
- Seite 11 ZFH 5-35 / ZFHA 5-35 2 Fräsungen mit mind. 3 mm Senkkopfschrauben: ZFHV 5-35 / Mittelsteg 22 mm: L min.= 25 mm (ZFH/ZFHV 5-35) ZFHVA 5-35 2 x 160 x 12 oder L min. = 40 mm (ZFHA/ZFHVA 5-35) 290 x 12...
- Seite 12 KWHRVA 02 // KWHRVA 02 Plus 30 // KWHRVA 02 Plus 35 Außenluftdurchlass-Set für Wandeinbau ø125 ZWRHV 40 WH I R 01 Innen Aussen Zuluftset KWHRVA 02 bestehend aus: ≥ 300 bis 500 mm Außenwandluftdurchlass ZWRHV 40 Kunststoffrohr KWK 04 Schallschutzeinlage in KWK 04 Wetterschutzhaube WHIR 01 Schallschutzeinlage in WHIR 01...
- Seite 13 Danach die Bohrungen durchführen. Die Grundplatte zur Wand abdichten und mit Schrauben und Dübel befestigen (Abb. 9). AERECO Die Wetterschutzhaube auf die Grundplatte aufdrücken bis diese einrastet. Maße in mm WHIR 01 ZWRHV 40 Copyright Aereco. Änderungen vorbehalten. Stand 02.2016...
- Seite 14 KWHRVA 02 WDVS Plus Außenluftdurchlass-Set für WDVS-Einbau ALD-Set KWHRVA 02 WDVS Plus bestehend aus: Außenwandluftdurchlass ZWRHV 40 Dichtring für Stutzen ZWRHV 40 Kunsstoffrohr KWK 04 Flachkanalsystem (stahlblech verzinktes Flachkanal 48x220 mm mit Bundkragen und Teleskopschieber, Außengitter, zwei Flachkanalhalter, Schalldämmeinlage) 420 - 640 (ausziehbar) Schalldämmeinlage 20 mm ~ 350 - 550 (ausziehbar) AUSSEN...
- Seite 15 (Abb. 4 und 5). Beachte: Die Montage kann auch über den Fenster (Sturz-Bereich) erfolgen. Maße in mm FLACHKANALSYSTEM METALL ZWRHV 40 inkl. Schalldämmeinlage - 48 x 220 mm mit Schalldämmeinlage KWK 04 mit Schalldämmeinlage DN 125 mm Copyright Aereco. Änderungen vorbehalten. Stand 02.2016...
- Seite 16 Aereco GmbH - Robert-Bosch-Str. 9 - 65719 Hofheim-Wallau - DEUTSCHLAND | Tel: +49 (0)6122/ 92 768 30 - Fax: +49 (0)6122/ 92 768 90 | www.aereco.de...
