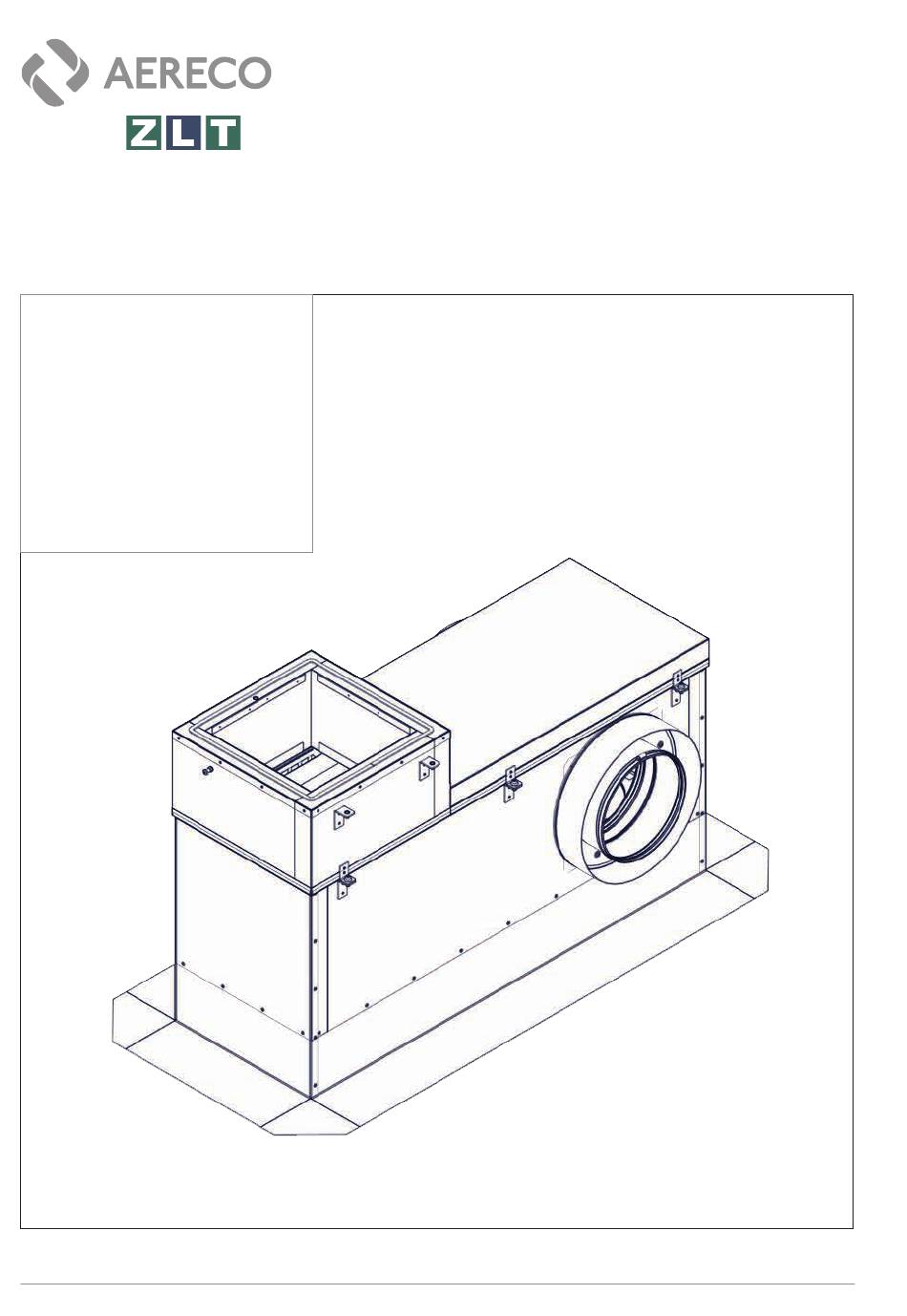

- Seite 1 Montage- und Betriebsanleitung Hersteller -Originabetriebsanleitung- Ein Unternehmen der Aereco Gruppe Dachsockel (horizontal) DVSA1S-Axx DVSA2S-Axx DVSA3S-Axx DVSAR-Axx DVSA-Axx 18/12/2019 00200.95100.0017D...
- Seite 2 2|32...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise ..........................4 Geltungsbereich ........................4 Gebrauchshinweise ........................4 2 Piktogramme .............................4 3 Bestimmungsgemäße Verwendung .....................5 4 Sicherheitsbestimmungen ........................5 5 Transport und Lagerung ........................6 6 Komponentenübersicht ........................6 7 Technische Daten ..........................8 8 Montagearbeiten ..........................9 DSFA1S – Dachsockel mit einem strinseitigen Rohranschlussstutzen ...........9 8.1.1 Montage Dachsockel ......................9 8.1.2 Montage elastische Verbinder ....................9 8.1.3 Hinweise zum Umbau der Rohranschlussstutzen / Enddeckel ..........10... -
Seite 4: Allgemeine Hinweise
Ansprüche abgeleitet werden. Irrtümer sind vorbehalten. Aus drucktechnischen Gründen können leichte Farbabweichungen auftreten. Die Benutzung der Bilder in dieser Originalbetriebsanleitung ist nur mit ausdrücklicher schriftlicher Genehmigung der Aereco GmbH und den in dieser Anleitung genannten Firmen gestattet. Alle Rechte an den Publikationen behalten wir uns vor. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Dachsockel und die entsprechenden Lüftungsgeräte sind für den Einsatz in Lüftungsanlagen konzipiert. Sie dürfen nur in Lüftungsanlagen mit normaler Luft (geringer Staubgehalt) bis 40 °C Fördermitteltemperatur betrieben werden. Der Betrieb in Lüftungsanlagen mit explosiven Medien ist nicht zulässig. Sicherheitsbestimmungen Vorsicht! Bei der Montage kann der Kontakt mit scharfkantigen Bauteilen zu Verletzungen führen. -
Seite 6: Transport Und Lagerung
Entfernen Sie die Transportverpackung nach dem Erhalt der Ware vollständig. • Lagern Sie den Dachsockel trocken und wettergeschützt bis zur endgültigen Montage. Vermeiden Sie extreme Hitze- oder Kälteeinwirkung. Komponentenübersicht Aereco Lüftungsgeräte vom Typ DVSAxx-Axx bestehen je nach Variante aus folgenden Einzelkomponenten: • DV-Axx Lüftungsgerät • DSFAxx-Axx Dachsockel •... - Seite 7 Um Dachneigungen zwischen 2° und 4° ausführung (5°-15°) vom Typ DSANL-Axx und auszugleichen, können zusätzlich Ausgleichsbleche DSANK-Axx verfügbar. Die in den technischen vom Typ DABHL-Axx und DABHK-Axx von Aereco Daten aufgeführten Abmaße können in diesem Fall verwendet werden. abweichen. Hinweis:...
-
Seite 8: Technische Daten
DIN ISO 2768 - mk DIN ISO 2768 - mk DIN ISO 2768 - mk Bezeichnung: Bezeichnung: © ® Die Firma AERECO GmbH (Ein Unternehmen der Aereco © ® Die Firma AERECO GmbH (Ein Unternehmen der Aereco Datum Name Datum Name ©... -
Seite 9: Montagearbeiten
Montagearbeiten Montagearbeiten DSFA1S – Dachsockel mit einem strinseitigen Rohranschlussstutzen 8.1.1 Montage Dachsockel Achtung! Bei unzureichender Befestigung des Sockels kann sich dieser lösen, in Bewegung gesetzt werden und vom Dach fallen. Es besteht Gefahr für Personen- oder Sachschäden! Die Art und Anzahl der Befestigungsmittel ist eigenständig vom Errichter zu bestimmen. Außerdem ist zu prüfen, ob ein Anbohren der Decke zulässig ist. -
Seite 10: Hinweise Zum Umbau Der Rohranschlussstutzen / Enddeckel
Montagearbeiten 8.1.3 Hinweise zum Umbau der Rohranschlussstutzen / Enddeckel Achtung! Höhenunterschied ist Anschlussvarianten zu beachten. Die Rohrleitung muss mit den Sockelanschluss auf gleicher Höhe liegen. Es ist nicht zulässig die Rohrleitungen von einer erhöhten Position an den Sockel anzuschließen. Rohrverbinder Klemmring 8.1.4 Montage Rohranschlussstutzen 1. -
Seite 11: Dsfa2S - Dachsockel Mit Zwei Seitlichen Rohranschlussstutzen
Montagearbeiten DSFA2S – Dachsockel mit zwei seitlichen Rohranschlussstutzen 8.2.1 Montage Dachsockel Achtung! Bei unzureichender Befestigung des Sockels kann sich dieser lösen, in Bewegung gesetzt werden und vom Dach fallen. Es besteht Gefahr für Personen- oder Sachschäden! Die Art und Anzahl der Befestigungsmittel ist eigenständig vom Errichter zu bestimmen. Außerdem ist zu prüfen, ob ein Anbohren der Decke zulässig ist. -
Seite 12: Hinweise Zum Umbau Der Rohranschlussstutzen / Enddeckel
Montagearbeiten 8.2.3 Hinweise zum Umbau der Rohranschlussstutzen / Enddeckel Achtung! Höhenunterschied ist Anschlussvarianten zu beachten. Die Rohrleitung muss mit den Sockelanschluss auf gleicher Höhe liegen. Es ist nicht zulässig die Rohrleitungen von einer erhöhten Position an den Sockel anzuschließen. Rohrverbinder 8.2.4 Montage Rohranschlussstutzen Klemmring 1. -
Seite 13: Dsfar - Dachsockel Mit Einem Rohranschluss Von Unten
Montagearbeiten DSFAR – Dachsockel mit einem Rohranschluss von unten 8.3.1 Montage Dachsockel Dachsockel Schrauben (bauseits) Dämmstoffpaket (bauseits) Deckenverguss (bauseits) Rohdecke Wickelfalzrohr (bauseits) 1. Wickelfalzrohr inkl. Isolierung durch die Decke führen und den Deckendurchbruch mit Mineralwolle oder Deckenverguss verschließen. 2. Die Dämmstoffpakete über das Wickelfalzrohr mit Isolierung legen 3. -
Seite 14: Montage Rohranschlussstutzen
Montagearbeiten 8.3.2 Montage Rohranschlussstutzen 1. Rohrverbinder in den Dachsockel einschieben bis die Sicke am Sockel anschlägt (Achtung: die kurze Seite des Rohrverbinders ist einzuschieben) 2. Klemmring mit vormontierter Dichtung über den Rohrverbinder schieben und mit den mitgelieferte Schrauben inkl. Unterlegscheiben am Dachsockel befestigen Achtung! Zwischen Wickelfalzrohr und Sockel ist der Potentialausgleich bauseits sicherzustellen. -
Seite 15: Eindichten Des Dachsockels In Die Dachhaut
Montagearbeiten 8.3.4 Eindichten des Dachsockels in die Dachhaut • Bei der Abdichtung sind die Normen und Fachregeln für die Bauwerksabdichtung sowie der Flach- dachrichtlinie zu beachten. • Verwenden Sie zur Befestigung der Kappleiste selbstbohrende Fassadenschrauben. (Länge der Fassadenschraube ist von der Stärke der Kappleiste abhängig) •... -
Seite 16: Dsfa - Dachsockel Mit Ventisafe ® Anschluss
Montagearbeiten DSFA – Dachsockel mit Ventisafe Anschluss ® 8.4.1 Montage Dachsockel Dachsockel Schrauben (bauseits) Dämmstoffpaket Deckenverguss (bauseits) Rohdecke Venisafe® Anschluss 1. Quadratischen Anschluss durch die Decke führen und den Deckendurchbruch mit Deckenverguss verschließen. 2. Der Überstand des Ventisafe-Anschlusses richtet sich nach der Dicke der Dämmung unter dem Sockel und dem Maß, wie weit der Kanal in den Sockel hinein ragt. -
Seite 17: Eindichten Des Dachsockels In Die Dachhaut
Dichtmittel abzudichten. Ebenso ist die Kappleiste durch geeignetes Anschlussö nung Dichtmittel vor hinterlaufemdem Regenwasser zu schützen. Länge/Breite Schacht Eindichtung Brandschutzkanal Befestigungsbeispiel Warmdach: AERECO DSFA, Flachdachsockel horizontal mit quadratischer Anschlussö nung Warmdach mit Dachabdichtung nach Flachdachrichtlinie mit Bitumenbahn ohne Metallsteckverbinder Schachthöhe über Rohdecke für VENTISAFE Brandschutzkanal... - Seite 18 AERECO DSFA, Flachdachsockel horizontal mit quadratischer Anschlussö nung Warmdach mit Dachabdichtung nach Flachdachrichtlinie mit Bitumenbahn ohne Metallsteckverbinder Montagearbeiten Schachthöhe über Rohdecke für VENTISAFE Brandschutzkanal Dämmung AERECO DSFA, + unter Sockelbereich Flachdachsockel horizontal mit + Überstand Befestigungsbeispiel Kaltdach: quadratischer Anschlussö nung...
-
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Herstellen des Potentialausgleichs Gefahr! Es besteht Lebensgefahr durch Stromschlag auch im ausgeschaltetem Zustand. Die Inbetriebnahme des Dachlüftungsgerätes ohne fachgerechten Anschluss des Potentialausgleichs ist nicht zulässig. Die Installation, Prüfung und Wartung vor Ort darf ausschließlich durch eine autorisierte Elektrofachkraft erfolgen. -
Seite 20: Zuführung Der Lüftungsgerät-Anschlussleitung
Elektrischer Anschluss Zuführung der Lüftungsgerät-Anschlussleitung Gefahr! Alle Arbeiten sind im spannungsfreien Zustand durchzuführen. Der elektrische Anschluss der Dachsockel erfolgt bauseits und darf ausschließlich von einer autorisierten Elektrofachkraft vorgenommen werden. Die einschlägigen Sicher- heitsvorschriften des örtlichen Versorgungsunternehmens sind zu beachten. • Es liegt in der Verantwortung des Planers und Installateurs, dass die verwendeten Leitungen auf die zu erwartende freie Bewitterung und Gesamtleistung ausgelegt sind. - Seite 21 Elektrischer Anschluss Zuführung Lüftungsgerät-Anschlussleitung Schneiden Sie die untere Membrantülle des Leerrohres an der Unterseite des Sockels entsprechend dem Querschnitt der verwendeten Lüftungsgerät-Anschlussleitung auf und führen die Leitung hindurch. Im inneren des Dachsockels befindet sich ein Kabelkanal mit 3 Leerrohren zum einfachen Verlegen der Anschlussleitung und weiteren Leitungen.
-
Seite 22: Wartung Und Reinigung
Wartung und Reinigung 10 Wartung und Reinigung Gefahr! Alle Arbeiten sind im spannungsfreien Zustand durchzuführen. Schalten Sie das Lüftungsgerät vor den Arbeiten aus und warten Sie den Stillstand des Motors ab, bevor Sie mit den Arbeiten beginnen. Vorsicht! Verletzung der Hand durch ein plötzliches Schließen des Klappdeckels sind möglich. Bei Wartungsarbeiten am Sockel sind nur die Verschlussschrauben am Deckel des Sockels zu lösen. -
Seite 23: Wartung
Wartung und Reinigung 10.1 Wartung • Schalten Sie das Lüftungsgerät vor den Arbeiten aus und warten Sie den Stillstand des Motors ab, bevor Sie mit den Arbeiten beginnen. • Das Gerät ist regelmäßig einer Inspektion zu unterziehen. • Die Häufigkeit ist abhängig von den jeweiligen Einsatzbedingungen (mindestens aber 1x pro Jahr). •... -
Seite 24: Anhang A - Unverbindliche Beispielhafte Befestigungsmöglichkeiten
Materialversagen des Sockelbodenblechs im Lastfall ausgeschlossen ist. Die nachfolgenden Beispiele A.1 und A.2 können auch mit Kanalanschluss (Ventisafe, siehe Kapitel 8.4) ausgeführt werden. A.1 Befestigung auf Warmdach Warmdach mit druckfeste Isolierung: AERECO DSFA Flachdachsockel horizontal mit Rohranschlussstutzen Warmdach mit Dachabdichtung nach Flachdachrichtlinie... - Seite 25 Warmdach ohne druckfeste Isolierung: AERECO DSFA Flachdachsockel horizontal mit Rohranschlussstutzen Warmdach mit Dachabdichtung nach Flachdachrichtlinie mit Bitumenbahn Rohranschlussstutzen Rohdecke Wickelfalzrohr Deckenverguss 6 - Dämmkeil (bauseits) 1 - Wickelfalzrohr 10 - Isolierung unterer Isolierung bauseits (Druckbelastbarkeit >= 70 kPa) Sockelbereich 7 - Kappleiste (bauseits)
- Seite 26 Dachsockel mit Holzrahmen auf Dachkonstruktion [1] Holzrahmen [2] Holzrahmenbefestigung (bauseits) z. B. Ankerstange, Unterlegscheibe, Sechskantmutter [3] Sockelbefestigung (bauseits) [4] Dachsockel- Bodenblechwinkel Holzrahmen für Holzrahmen für Holzrahmen für Holzrahmen für Beschreibung/ Geometrie DSF-A05 / A10 DSF-A20 DSF-A30 / A40 DSF-A50 / A70 1560 1550 1550...
-
Seite 27: Befestigung Auf Kaltdach
O DSFA A.2 Befestigung auf Kaltdach achsockel horizontal ranschlussstutzen ach mit Dachabdichtung achdachrichtlinie menbahn Rohranschlussstutzen Rohdecke Wickelfalzrohr 1 Wickelfalzrohr 6 Kiesschicht Deckenverguss 2 Deckenverguss 7 Verschraubung (bauseits) 3 Schleppstreifen 8 Isolierung unterer Sockelbereich 4 Dämmkeil (bauseits) (bauseits) Isolierung bauseits 5 Kappleiste (bauseits) 9 Dachsockel DSFA (Druckbelastbarkeit >= 70 kPa) (min. -
Seite 28: Befestigung Auf Betonplatten
A.3 Befestigung auf Betonplatten 1 - Betonplatten (bauseits) 2 - Bautenschutzmatte (bauseits) 3 - Dachsockel 4 - Befestigungsmittel (bauseits) 5 - Kiesschicht 6 - Rohdecke Achtung! Die Anzahl, Größe und Ausrichtung der Betonplatten sowie die Anzahl und Verteilung der Befesti- gungsmittel sind den örtlichen Begebenheiten anzupassen. - Seite 29 Notizen: 29|32...
- Seite 30 Notizen: 30|32...
- Seite 31 Notizen: 31|32...
- Seite 32 Hersteller: ZLT Lüftungs- und Brandschutztechnik GmbH Willhermsdorfer Straße 28 09387 Jahnsdorf / Erzgebirge Vertrieb: Aereco GmbH Robert-Bosch-Straße 9 65719 Hofheim-Wallau Telefon: 06122 / 92 768 30 Fax: 06122 / 92768 90 Web: www.aereco.de...
