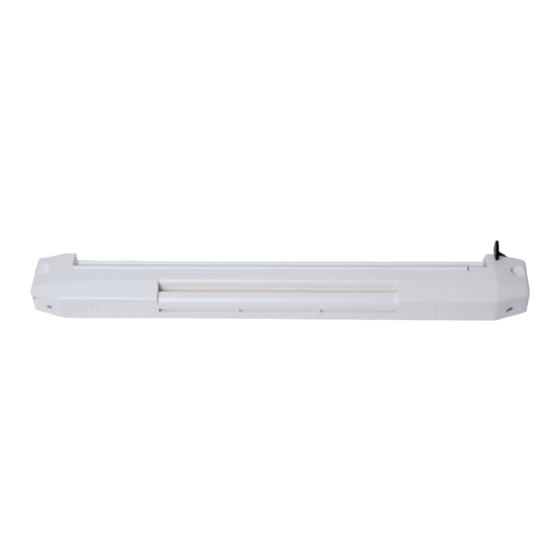

- Seite 1 MONTAGEANLEITUNG Feuchtegeführte Außenluftdurchlässe ZFH / ZFHV / ZFHA / ZFHVA 5-35 ZUFEH 100 / ZUFEH 110 ZFHN / ZFHNV 30 ZFH / ZFHV 40 ZUROH 100 / ZUROH 110 ZWRHV 40 / KWHRVA 02 ... Copyright Aereco. Änderungen vorbehalten. Stand 11.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ZFH 5-35 / ZFHV 5-35 / ZFHA 5-35 / ZFHVA 5-35 ZUFEH 100 / ZUFEH 110 ZFHN 30 / ZFHNV 30 ZFH 40 / ZFHV 40 10-11 ZUROH 100 / ZUROH 110 12-17 KWHRVA 02 / KWHRVA 02 Plus 30 / KWHRVA 02 Plus 35... -
Seite 3: Allgemeine Hinweise
WHI 06 WHAI 02 Wetterschutzhaube akustische Wetterschutzhaube für alle Fenster-ALD für ZFH ... 5-35 / ZFH 40 / ZFHV 40 WHRA 01 akustische Wetterschutzhaube für KWRHVA 01 / KWHRVA 02 Allgemeine Hinweise: Die Außenluftdurchlässe (ALD) sollten in der Regel in einer Höhe von mindestens 2 Meter angeordnet werden. -
Seite 4: Zfh 5-35 / Zfhv 5-35 / Zfha 5-35 / Zfhva 5
Einbautiefe zu achten: Gegebenenfalls ist die Verwendung der LK Verlängerung erforderlich (siehe Datenblatt LK 35) „Beachte: Einbauvariante mit Luftkanal LK 35“. 3. ALD mit 3 Senkkopfschrauben 3,5 mm, L=25 mm (ZFH 5-35 / ZFHV 5-35) oder L=55 mm (ZFHA 5-35 / ZFHVA 5-35) am Rahmen befestigen. - Seite 5 - Die im Set enthaltene, neue Frontblende anbringen. - Den Hebel einsetzen (mittlere Position) Ausgewählte Praxisbeispiele ZFH(V) 5-35 mit Wetterschutzhaube WHI 05 auf PVC-Fenster ZFH(V)A 5-35 mit Luftkanal LK 35 und Wetterschutzhaube WHI 05 (Mitteldichtung / 6-Kammer) auf der Rahmenverbreiterung eines PVC-Fensters (Anschlagdichtung / 6-Kammer) Fräsung Fräsung:...
-
Seite 6: Zufeh 100 Zufeh 110
ZUFEH 100 ZUFEH 110 Außenluftdurchlass für Fenstereinbau Das Fräsmaß am Fenster ist von den eingesetzten Zubehörteilen abhängig. Beachte: Bei Montage des ALD am Blendrahmen bei PVC- und Alufenster: Einsatz von Luftkanal FELK 01 (und ggf. Verlängerungsstück) zwingend notwendig! Produktbezeichnungen: ZUFEH 100: ALD ohne Verschlusshebel ZUFEH 110: ALD mit Verschlusshebel ZUOGN 30°: Adapterplatte mit 30°... - Seite 7 Grundplatte des ALD ZUFEH 100 / ZUFEH 110 aufklicken. Die Wetterschutzhaube an der Außenseite des Fensterrahmens mit 2 Senkkopfschrauben 3,5 mm, L=15 mm befestigen. 5. ZUFEH 100 / ZUFEH 110 auf die bereits montierte Grundplatte aufklicken. Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
-
Seite 8: Zfhn 30 / Zfhnv 30
ZFHN 30 ZFHNV 30 Außenluftdurchlass für Fenstereinbau ZFHN 30 / ZFHNV 30 Die Aereco Fenster-ALDs sind auf vielen PVC-, Holz- oder Aluminiumfenstern montierbar Einbauvarianten: Für das ZFHN 30 und ZFHNV 30 gibt es zwei verschiedene Einbauvarianten: 30° oder 90°. Durch die unterschiedliche Anbringung der Grundplatte, kann der Einströmwinkel der Zuluft bestimmt werden (siehe Datenblatt). - Seite 9 290 x 8 mm ZFHNV 30 ZFHN 30 ZFHN(V) 30 mit Wetterschutzhaube WHI 05 auf Holzfenster (IV 68) Fräsung: 290 mm x 12 mm WHI 05 ZFHNV 30 Maße in mm 39.5 30° Variante 90° Variante Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
-
Seite 10: Zfh 40 Zfhv
(Senkkopfschraube 3,5 mm - L=15 mm). Durch die vorgegebene Fräsung ergibt sich dafür ein Mittelsteg von 10 mm, bzw. der Luftkanal 02 (bitte außen und innen beachten) hat diesen erforderlichen Mittelsteg. Die Schallkulisse wird zwischen Fenster und ZFH / ZFHV 40 geklemmt. Einbauvariante mit Luftkanal LK 30 / 40: Wird bei Kunststoff- oder Aluminiumfenstern der ALD im Blendrahmen eingebaut, ist die Fräsung zum Hohl-... - Seite 11 Verschlusshebel VF 02 (optional erhältlich: Nachrüstung - von ZFH 40 auf ZFHV 40): Der Verschlusshebel VF 02 (separat erhältlich) kann nachträglich in den ALD ZFH 40 eingesetzt werden: Drücken Sie den Hebel (schwarzes Teil) in den vorbereiteten Schlitz und das Loch (siehe Bild rechts) von oben nach unten, bis es einrastet.
-
Seite 12: Zuroh 100 / Zuroh 110
ZUROH 100 / ZUROH 110 Außenluftdurchlass für Rollladenkasten Decke mind. 50 mm Adapterplatte ROMK (PS) 140/240 Der Mindestabstand zwischen ALD und Decke/Sturz sollte 50 mm nicht unterschreiten! Das Fräsmaß am Rollladenkasten ist von den eingesetzten Zubehörteilen abhängig. ZUROH 100 / 110 255 x 20 ZUROH 100 / 110 mit ROLK 01... - Seite 13 Montieren Sie das ZUROH mit den Schrauben, die am ROPS 01. dem ROMK PS beiliegen, am ROPS 01. Empfehlung: Blechschrauben Linsenkopf Ø 4,2 Form (Siehe: Montage ohne Zubehörteil) C, mit Spitze, Vollgewinde, DIN 7981 Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
- Seite 14 6. Nach der Befestigung der Grundplatte, die Frontplatte gemäß Dar- stellung auf der Grundplatte einrasten lassen. 77615 MARNE LA VALLEE CEDEX 3 - FRANCE - www.aereco.com Montage mit Luftmengenerhöhung (ROLE 01): 1. Öffnung 275 x 25 mm (ohne Rundung) im Rollladenkasten herstellen.
- Seite 15 Wir empfehlen Schrauben Ø 3 mm bis 4,5 mm mit Kreuzschlitz. Keine Imbusschrauben verwenden. 7. Nach der Befestigung der Grundplatte, die Frontplatte gemäß Darstellung auf der Grundplatte einrasten lassen. Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
- Seite 16 Montage mit Metallkanal ROMK 140 / ROMK 240 (auch ROMK PS 140 / ROMK PS 240): 1. Fräsung mithilfe der Frässchablone am Rollladenkasten herstellen. Diese steht unter www.aereco.de zur Verfügung. Das Fräsmaß für den ROMK 140 / ROMK 240 beträgt 289 x 39 mm.
- Seite 17 ROMK 140 / ROMK 240 (auch ROMK PS 140/240) Metallkanal für ZUROH 100 / ZUROH 110 Frontansicht Seitenansicht ROMK 140 ROMK 240 Bei ROMK PS 140/240 entfällt die 4 mm Dichtung Draufsicht ROMK 140 ROMK 240 Maße in mm Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
-
Seite 18: Kwhrva 02 // Kwhrva 02 Plus 30 // Kwhrva 02 Plus 35
KWHRVA 02 // KWHRVA 02 Plus 30 // KWHRVA 02 Plus 35 Außenluftdurchlass-Set für Wandeinbau ZWRHV 40 ø125 WHRA 01 Innen Aussen Zuluftset KWHRVA 02 bestehend aus: ≥ 300 bis 500 mm Außenwandluftdurchlass ZWRHV 40 / ZWHRVA 40 Kunststoffkanalset mit Schallschutzeinlage Wetterschutzhaube WHRA 01 Dichtringe für Stutzen ZWRHV 40 und WHRA 01 Zusätzlich bei KWHRVA 02 Plus 30 / Plus 35:... - Seite 19 Danach die Bohrungen durchführen. Die Grundplatte zur Wand umlaufend abdichten und mit Schrauben und Dübeln befestigen (Abb. 9). AERECO Die Wetterschutzhaube auf die Grundplatte aufdrücken, bis diese einrastet. Maße in mm WHRA ZWRHV 40 Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
-
Seite 20: Kwhrva 02 Wdvs Plus Alu-P
KWHRVA 02 WDVS Plus ALU-P Außenluftdurchlass-Set für WDVS-Einbau Varianten (Frontansicht von Innen): Außenwandluftdurchlass ZWRHVA 40 Standard L-Form U-Form ZWRHVA 40 ZWRHVA 40 ZWRHVA 40 Aussengitter Flachkanal Aussengitter Aussengitter Flachkanal Flachkanal KWHRVA 02 WDVS Plus Alu-P Standard in der Fensterlaibung (Draufsicht) 426,6 - 646,6 Alu-P Kanal Kiemengitter 23 doppelt... - Seite 21 Die zwischen Kanal und Wand befindliche Dämmschicht sollte so stark wie möglich sein (mind. 20 mm). Auf der Wandaussenseite ist entsprechend der gewünschten Einbausi- Kernbohrung (siehe 1.) tuation das Rohranschlusskanalelement RAK auszurichten. Rohranschlusskanal RAK 4. Den Bundkragen des Metallkanals in den Kunststoffkanal einschieben. Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
- Seite 22 5. In Abhängigkeit der gewählten Einbausituation für das KWHRVA 02 WDVS Alu-P Baukastensystem das entspre- chende benötigte Bauteil auswählen. Beachte: Bauteile sind kombinierbar, daher wurde hier zur Verdeutlichung das Rohranschlußkanal RAK in Verbindung mit einem Zwischenkanal ZK HV dargestellt (L-Form). Hierzu führen Sie das Bauteil 1 (Rohranschlusskanal RAK), in das Bauteil 2 (Zwischen- stück mit Winkel ZK HV) ein.
- Seite 23 Einnietmutter zur Wand hin ausgerichtet ist. • dass der U-förmige Teil des Edelstahlhalters nach • dass der Edelstahlhalter mit der Seite des Lan- unten zeigt und auf der Einnietmutter aufliegt. glochs auf der Einnietmutter aufliegt. Copyright Aereco. Änderungen vorbehalten. Stand 05.2018...
- Seite 24 Aereco GmbH - Robert-Bosch-Str. 9 - 65719 Hofheim-Wallau - DEUTSCHLAND | Tel: +49 (0)6122/ 92 768 30 - Fax: +49 (0)6122/ 92 768 90 | www.aereco.de...
