7. Montage

Achtung:
• Die Pumpe darf nicht am Anschlusskabel oder an
der Druckleitung hängend montiert werden.
• Die Pumpe darf nie am Anschlusskabel angeho-
ben oder abgesenkt werden.

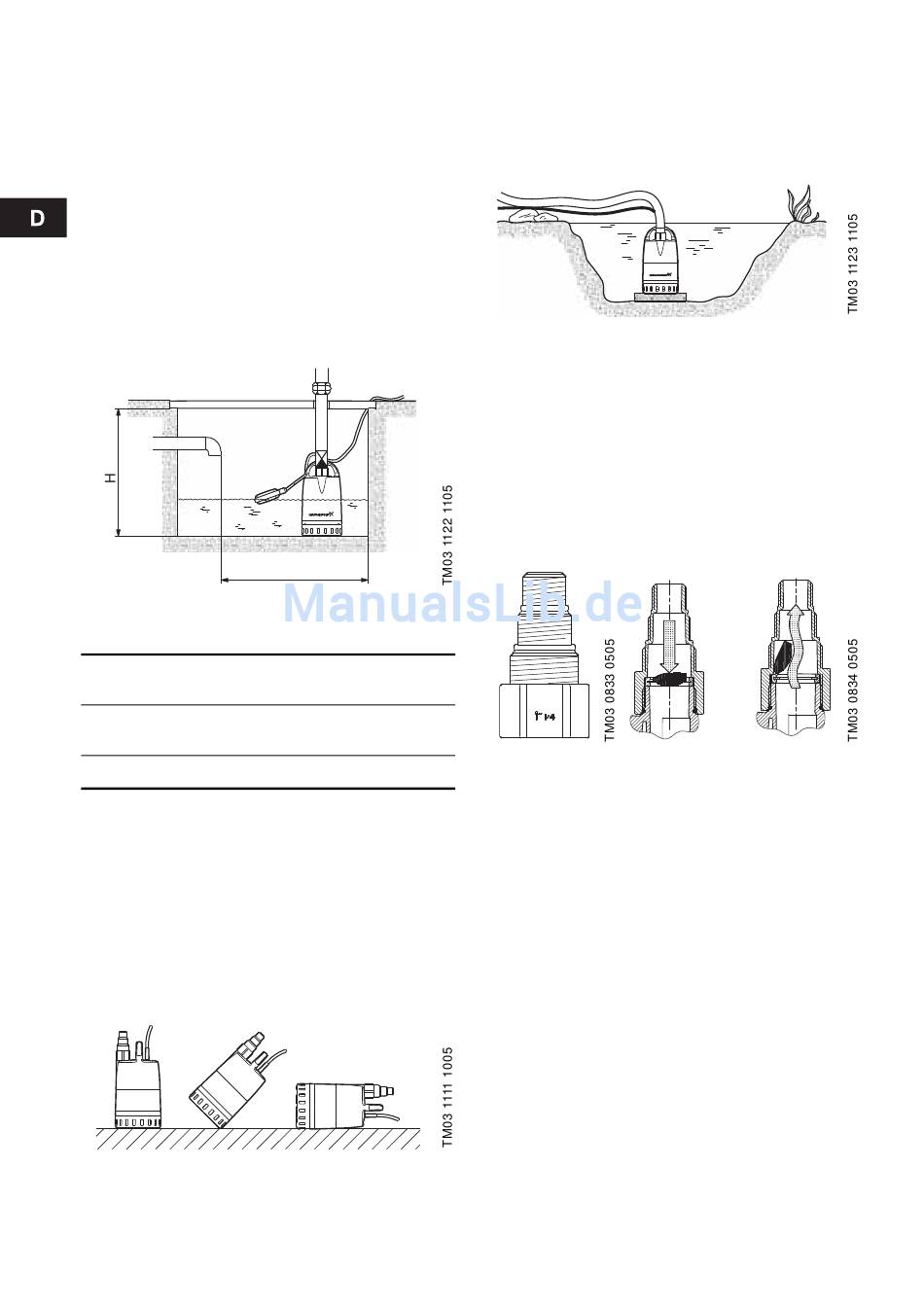

7.1 Einbaumaße

7.1.1 Pumpe mit Schwimmerschalter

Falls die Pumpe in einem Brunnen installiert werden
soll, müssen die Maße des Brunnens den in Abb. 3
und in der Tabelle angegebenen Mindest-Maßen ent-
sprechen, um die freie Beweglichkeit des Schwim-
merschalters sicherzustellen.
Abb. 3
Min. Einbaumaße
Min. Einbaumaße
Höhe (H)
Pumpentyp
[mm]
Unilift CC 5
520
Unilift CC 7
Unilift CC 9
570

7.1.2 Pumpe ohne Schwimmerschalter

Die erforderlichen Einbaumaße entsprechen
den physischen Abmessungen der Pumpe,
siehe Seite 137.

7.2 Aufstellung

Die Pumpe kann stehend und geneigt oder liegend
mit dem Druckstutzen als höchstem Punkt der
Pumpe betrieben werden. Während des Betriebes
muss das Einlaufsieb immer im Fördermedium ein-
getaucht sein.
Abb. 4
Pumpenpositionen
16
B
Breite (B)
[mm]
400
500
Die Pumpe muss so aufgestellt werden, dass das
Einlaufsieb nicht von Schlamm, Verunreinigungen
o.ä. ganz oder teilweise blockiert wird. Das kann
dadurch verhindert werden, dass die Pumpe auf Zie-
gelsteine, eine Eisenplatte oder eine ähnliche Unter-
lage gestellt wird.
Abb. 5
Pumpe auf eine Platte aufgestellt

7.3 Anschluss der Druckleitung

Die Druckleitung (Rohr oder Schlauch) lässt sich
direkt am Pumpen-Druckstutzen oder mit Hilfe des
Adapters montieren.
Um beim Ausschalten der Pumpe einen Rückfluss
durch die Pumpe zu verhindern, kann das mitgelie-
ferte Rückschlagventil im Adapter angebracht wer-
den. Das Rückschlagventil wird befestigt, indem der
Adapter auf den Pumpen-Druckstutzen montiert
wird.
Abb. 6
Adapter und Rückschlagventil
(Position und Funktion)
Der Adapter ermöglicht den Anschluss an ein Rohr
und einen Schlauch für 3/4", 1" und 1 1/4" Außen-
rohrgewinde (G). Der Adapter muss an den Durch-
messer der Druckleitung angepasst werden. Falls
eine Anlagendichtung zwischen der Druckleitung
und dem Adapter vorhanden ist, muss der abge-
schnittene Adapter eine ebene und glatte Oberfläche
haben.
Die Zulassung nach DIN EN 12 056-4 setzt voraus,
dass das Rohr von der festen Installation direkt am
Pumpen-Druckstutzen montiert ist. Falls der mitge-
lieferte Adapter verwendet werden soll, müssen die
3/4"- und 1"-Stutzen abgeschnitten werden.
