Tronic T4X Bedienungs- Und Sicherheitshinweise
  1. Anleitungen
  2. Marken
  3. Tronic Anleitungen
  4. Ladegeräte
  5. T4X
  6. Bedienungs- und sicherheitshinweise

Tronic T4X Bedienungs- Und Sicherheitshinweise

Vorschau ausblenden Andere Handbücher für T4X:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Kompernaß GmbH
Burgstraße 21
D-44867 Bochum (Germany)
Version des informations · Stand van de informatie
Stand der Informationen: 09 / 2007 · Ident.-No.: T4X092007 - 2
CHARGEUR
DE BAT  T ERIE
T4X
CHARGEUR DE BAT  T ERIE
ACCULAADTOESTEL
Instructions d'utilisation et consignes de sécurité
Bedienings- en veiligheidsinstructies
BAT TERIELADEGERÄT
Bedienungs- und Sicherheitshinweise
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite
avec toutes les fonctions de l'appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van
het apparaat.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
FR / BE
Instructions d'utilisation et consignes de sécurité
NL /BE
Bedienings- en veiligheidsinstructies
DE / AT
Bedienungs- und Sicherheitshinweise
Page
5
Pagina 15
Seite
23

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tronic T4X

Inhaltszusammenfassung für Tronic T4X

  • Seite 1 CHARGEUR DE BAT  T ERIE Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil. Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
  • Seite 21 Inhaltsverzeichnis Einleitung Zu Ihrer Sicherheit ......................Seite 24 Bestimmungsgemäße Verwendung ................Seite 24 Lieferumfang .........................Seite 24 Teilebeschreibung ......................Seite 24 Technische Daten ......................Seite 25 Sicherheit Sicherheitshinweise.......................Seite 25 Produkteigenschaften ....................Seite 27 Bedienung Inbetriebnahme ......................Seite 27 Anschließen ........................Seite 27 Trennen ..........................Seite 28 Lademodus auswählen ....................Seite 28 Reset / Einstellungen löschen ..................Seite 28 Hin- und Herschalten zwischen Modus 1, 2 und 3 ...........Seite 28 Modus 1...

  • Seite 22: Einleitung

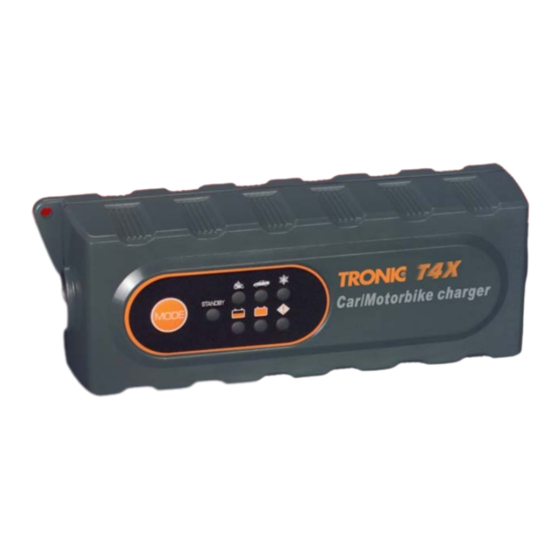

    2 Schnellkontakt-Anschlussklemmen (1 rot, 1 schwarz) Bestimmungsgemäße 1 Bedienungsanleitung Verwendung Garantieunterlagen Das TRONIC T4X ist ein primär seitig geschaltetes Teilebeschreibung (mess- und regeltechnisch wirkendes) Ladegerät mit Pulserhaltungsladung, das zur Aufladung und Er- haltungsladung von 12 V-Blei-Akkus (Batterien) mit STANDBY LED-Anzeige „STANDBY“...

  • Seite 23: Technische Daten

    Einleitung / Sicherheit LED-Anzeige „Modus 2“ KH 3157 LED-Anzeige „Modus 3“ WARNUNG! Explosive Gase - Vermeiden Sie offenes Feuer (Flammen oder Funken). 220 V-240 V AC ~ 50 Hz / 60 Hz · 55 W Lesen Sie die Bedienungsanleitung vor 12 V DC 0,8 / 3,6 A ·...

  • Seite 24: Explosions- Und Brandgefahr

    Sicherheit Auflade- und Erhaltungsladevorgang kein offenes dass der Netzstrom vorschriftsmäßig mit Licht (Flammen, Glut oder Funken) vorhanden ist! 230 V ~ 50 Hz, geerdetem Nullleiter, einer 16 A Explosions- und Brandgefahr! Sicherung und einem FI-Schalter (Fehlerstrom- Stellen Sie sicher, dass explosive oder schutzschalter) ausgestattet ist! Fassen Sie das Netzkabel beim Kontakt mit der brennbare Stoffe z.B.

  • Seite 25: Produkteigenschaften

    Sicherheit / Bedienung Bedienung und Erhaltungsladevorgangs, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus-Pol-Anschlusskabel (schwarz) des Inbetriebnahme Ladegeräts vom Minus-Pol der Batterie. Trennen Sie das Ladegerät bei Betriebsstörungen m Vorsicht! Stromschlaggefahr! Montieren, und Beschädigungen sofort vom Netzstrom! Lassen Sie das Ladegerät nur von autorisiertem warten und pflegen Sie das Gerät nur frei vom und geschultem Fachpersonal reparieren! Setzen Netzstrom!

  • Seite 26: Trennen

    Bedienung Trennen Hin- und Herschalten zwischen Modus 1, 2 und 3 Trennen Sie das Gerät vom Netzstrom. Nehmen Sie die „–“-Pol-Schnellkontaktklemme Drücken Sie die Auswahltaste MODE ent- (schwarz) vom „–“-Pol der Batterie. sprechend nacheinander, das Gerät schaltet die Nehmen Sie die „+“-Pol-Schnellkontaktklemme Lademodi in folgender Reihenfolge: Bereitschaft (rot) vom „+“-Pol der Batterie.

  • Seite 27: Modus 3 (14,7 V / 3,6 A)

    Bedienung / Wartung und Pflege Leere (verbrauchte, überladene) Drücken Sie die Auswahltaste MODE , um Batterien regenerieren / Modus 2 auszuwählen. Wenn Sie anschließend aufladen keinen weiteren Vorgang vornehmen, stellt sich die Elektronik zusammen mit der LED-Anzeige an und startet den Ladevorgang mit Wenn das Ladegerät an eine Batterie angeschlossen (einem Strom von) 3,6 A ±...

  • Seite 28: Entsorgung

    Die Bezeichnungen für das ausschlag- Typ / Gerätebezeichnung: gebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei Tronic T4X Batterieladegerät Befördern Sie verbrauchte Batterien zu einer Entsor- gungseinrichtung Ihrer Stadt oder Gemeinde, oder zurück zum Händler.
