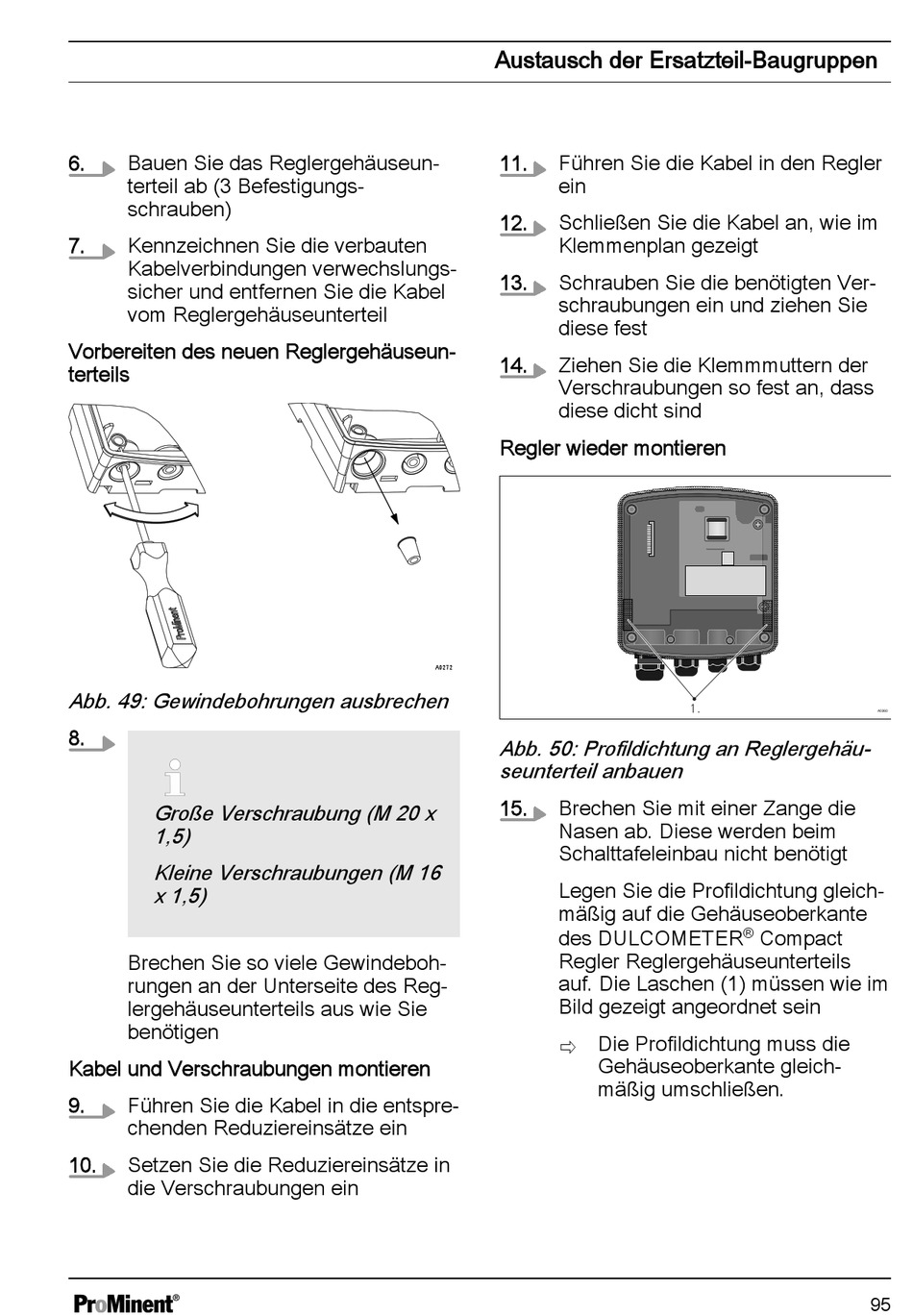

6. Bauen Sie das Reglergehäuseun‐
terteil ab (3 Befestigungs‐
schrauben)
7. Kennzeichnen Sie die verbauten
Kabelverbindungen verwechslungs‐
sicher und entfernen Sie die Kabel
vom Reglergehäuseunterteil
Vorbereiten des neuen Reglergehäuseun‐
terteils
Abb. 49: Gewindebohrungen ausbrechen
8.
Große Verschraubung (M 20 x
1,5)
Kleine Verschraubungen (M 16
x 1,5)
Brechen Sie so viele Gewindeboh‐
rungen an der Unterseite des Reg‐
lergehäuseunterteils aus wie Sie
benötigen
Kabel und Verschraubungen montieren
9. Führen Sie die Kabel in die entspre‐
chenden Reduziereinsätze ein
10. Setzen Sie die Reduziereinsätze in
die Verschraubungen ein
Austausch der Ersatzteil-Baugruppen
11. Führen Sie die Kabel in den Regler
ein
12. Schließen Sie die Kabel an, wie im
Klemmenplan gezeigt
13. Schrauben Sie die benötigten Ver‐
schraubungen ein und ziehen Sie
diese fest
14. Ziehen Sie die Klemmmuttern der
Verschraubungen so fest an, dass
diese dicht sind
Regler wieder montieren
A0272
Abb. 50: Profildichtung an Reglergehäu‐
seunterteil anbauen
15. Brechen Sie mit einer Zange die
Nasen ab. Diese werden beim
Schalttafeleinbau nicht benötigt
Legen Sie die Profildichtung gleich‐
mäßig auf die Gehäuseoberkante
des DULCOMETER
Regler Reglergehäuseunterteils
auf. Die Laschen (1) müssen wie im
Bild gezeigt angeordnet sein
ð Die Profildichtung muss die
Gehäuseoberkante gleich‐
mäßig umschließen.
1.
Compact
®
A0360
