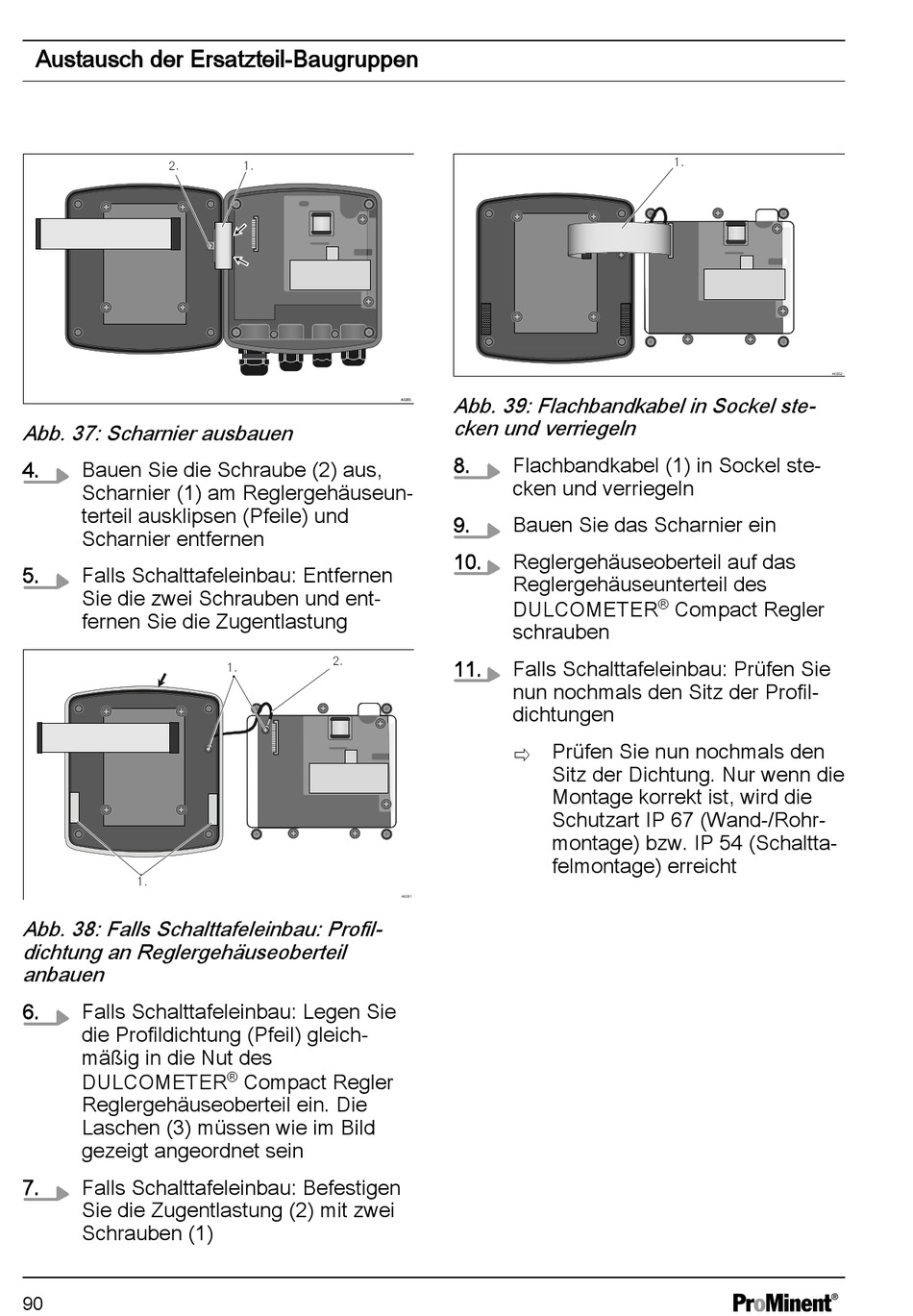

Austausch der Ersatzteil-Baugruppen
2.
Abb. 37: Scharnier ausbauen
4. Bauen Sie die Schraube (2) aus,
Scharnier (1) am Reglergehäuseun‐
terteil ausklipsen (Pfeile) und
Scharnier entfernen
5. Falls Schalttafeleinbau: Entfernen
Sie die zwei Schrauben und ent‐
fernen Sie die Zugentlastung
1.
Abb. 38: Falls Schalttafeleinbau: Profil‐
dichtung an Reglergehäuseoberteil
anbauen
6. Falls Schalttafeleinbau: Legen Sie
die Profildichtung (Pfeil) gleich‐
mäßig in die Nut des
DULCOMETER
Reglergehäuseoberteil ein. Die
Laschen (3) müssen wie im Bild
gezeigt angeordnet sein
7. Falls Schalttafeleinbau: Befestigen
Sie die Zugentlastung (2) mit zwei
Schrauben (1)
90
1.
2.
1.
® Compact Regler
Abb. 39: Flachbandkabel in Sockel ste‐
cken und verriegeln
8. Flachbandkabel (1) in Sockel ste‐
cken und verriegeln
9. Bauen Sie das Scharnier ein
10. Reglergehäuseoberteil auf das
Reglergehäuseunterteil des
DULCOMETER
schrauben
11. Falls Schalttafeleinbau: Prüfen Sie
nun nochmals den Sitz der Profil‐
dichtungen
ð Prüfen Sie nun nochmals den
Sitz der Dichtung. Nur wenn die
Montage korrekt ist, wird die
Schutzart IP 67 (Wand-/Rohr‐
montage) bzw. IP 54 (Schaltta‐
felmontage) erreicht
A0351
1.
® Compact Regler
A0352
