14

Austausch der Ersatzteil-Baugruppen

Benutzer Qualifikation, mechanische
n
Montage: ausgebildete Fachkraft,
Ä Kapitel 2.2 „Benutzer Qualifi‐
siehe
kation" auf Seite 11
Benutzer Qualifikation, elektrische
n
Installation: Elektrofachkraft, siehe
Ä Kapitel 2.2 „Benutzer Qualifikation"
auf Seite 11
VORSICHT!
Fangband zur Zugentlastung
Mögliche Folge: Sachbeschädigung.
Das Flachbandkabel und seine
Sockel sind mechanisch nicht
belastbar. Deswegen ist es unbedingt
notwendig, dass Sie bei der Schaltta‐
felmontage des Reglers das Fang‐
band (Teilenummer 1035918) zur
Zugentlastung und mechanischen
Absicherung einbauen. Ohne Fang‐
band kann das Flachbandkabel oder
seine Sockel beschädigt werden,
wenn Ihnen das Reglergehäuseober‐
teil herunterfällt.
Austausch der Ersatzteil-Baugruppen
14.1 Gehäuseoberteil ersetzen
HINWEIS!
Sockel des Flachbandkabels
Der Sockel des Flachbandkabels ist
fest auf der Platine verlötet. Der
Sockel kann nicht demontiert werden.
Zum Lösen des Flachbandkabels
muss die Verriegelung (3) des
Sockels geöffnet werden, siehe
Abb. 36

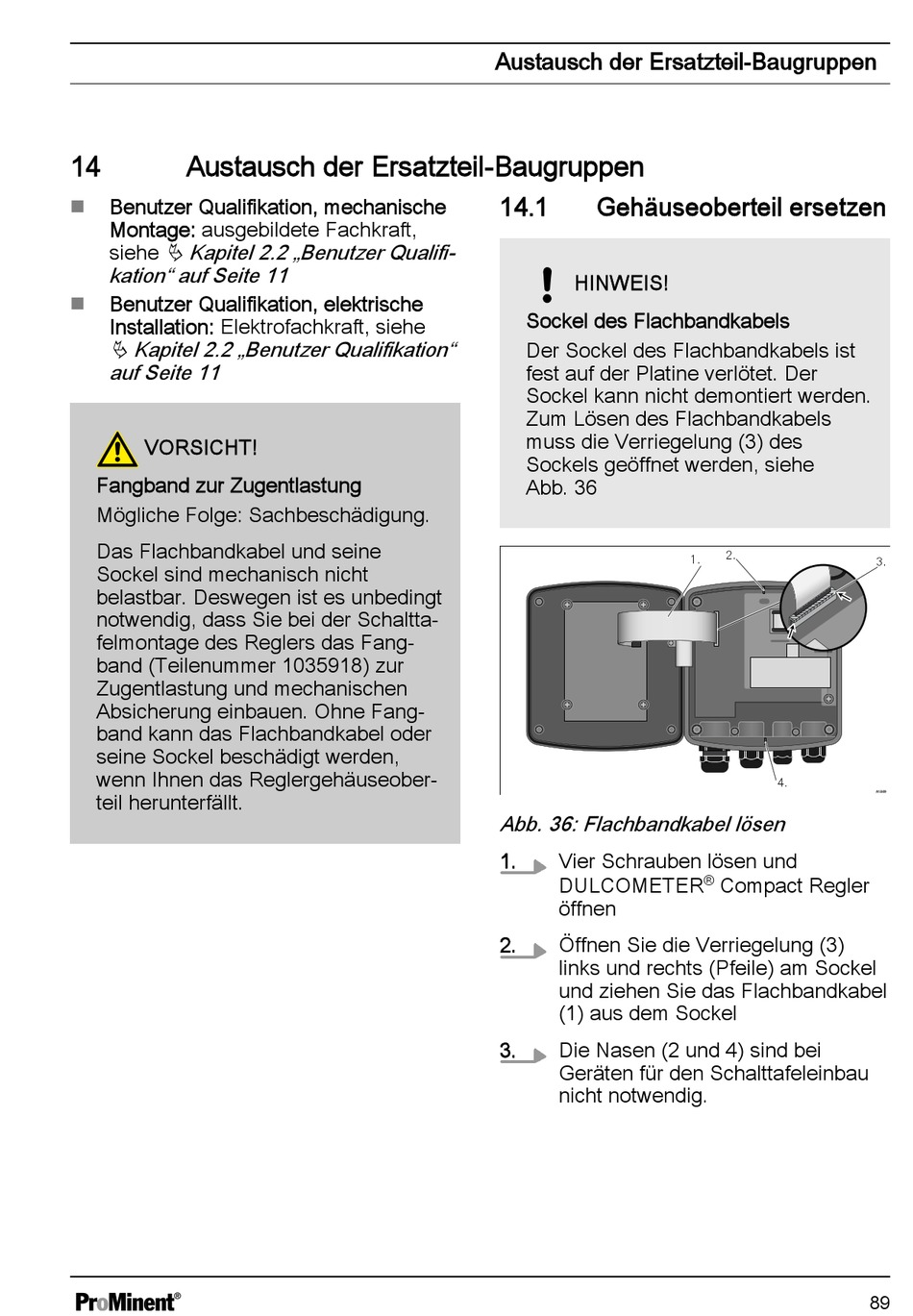

Abb. 36: Flachbandkabel lösen
1. Vier Schrauben lösen und
DULCOMETER
öffnen
2. Öffnen Sie die Verriegelung (3)
links und rechts (Pfeile) am Sockel
und ziehen Sie das Flachbandkabel
(1) aus dem Sockel
3. Die Nasen (2 und 4) sind bei
Geräten für den Schalttafeleinbau
nicht notwendig.
2.
1.
4.
® Compact Regler
3.
89
