14.2 Gehäuseunterteil
ersetzen (Wand-/Rohrhal‐
terung)
Komplette Inbetriebnahme des
Reglers
Nach dem Ersatz des Gehäuseunter‐
teils ist eine komplette Inbetrieb‐
nahme der Mess- und Regelstelle
durchzuführen, da das neue Gehäu‐
seunterteil keine spezifischen Einstel‐
lungen enthält, sondern nur die
Werkseinstellung.
2
1

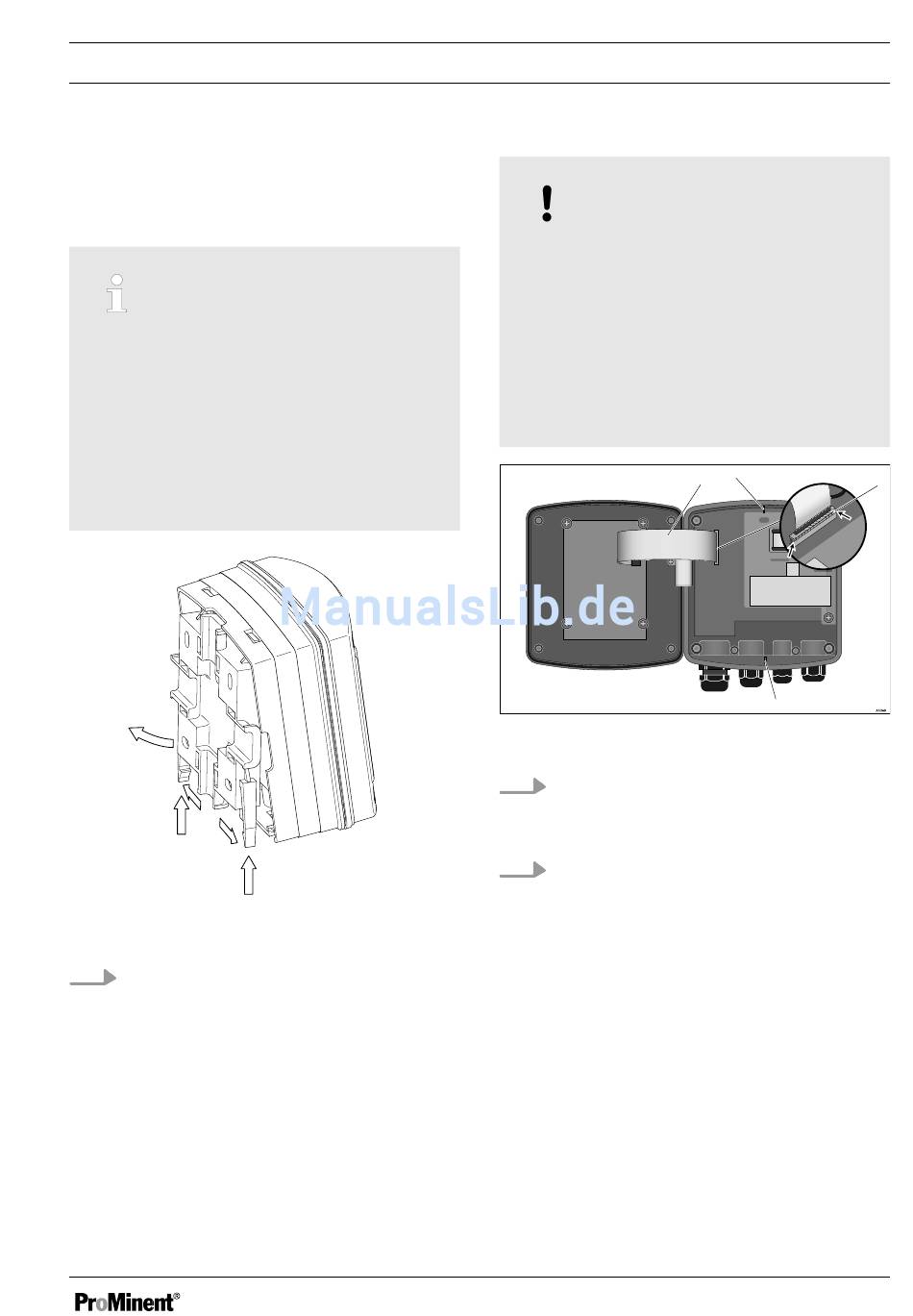

Abb. 40: Wand-/Rohrhalterung abbauen
1. Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach
außen ziehen und nach oben drü‐
cken
Austausch der Ersatzteil-Baugruppen
HINWEIS!
Sockel des Flachbandkabels
Der Sockel des Flachbandkabels ist
fest auf der Platine verlötet. Der
Sockel kann nicht demontiert werden.
Zum Lösen des Flachbandkabels
muss die Verriegelung (3) des
Sockels geöffnet werden, siehe
Abb. 36
Abb. 41: Flachbandkabel lösen
2. Vier Schrauben lösen und
DULCOMETER
öffnen
3. Öffnen Sie die Verriegelung (3)
links und rechts (Pfeile) am Sockel
und ziehen Sie das Flachbandkabel
A0273
(1) aus dem Sockel. Die Nasen (2
und 4) dienen der Ausrichtung der
Gehäusehälften zueinander.
2.
1.
4.
® Compact Regler
3.
