12
de | Installation des Monitors
4.2.1
Installation als Desktop-Gerät
Im Lieferumfang der Bosch Universal-Monitore sind ein dreiadriges Netzkabel nach US-Norm
sowie ein zweiadriges Netzkabel für Europa enthalten. Das Netzkabel nach US-Norm wird
verwendet, wenn die Netzspannung 120 VAC/60 Hz beträgt. Das Netzkabel für Europa ist für
eine Netzspannung von 230 VAC/50 Hz vorgesehen. Die Anpassung an die verwendete
Eingangsspannung erfolgt automatisch.
4.2.2
Wandmontage
Die quadratisch angeordneten Montagelöcher (Mittenentfernung: 100 mm) sind mit der Bosch
UMM-LW-20B festen Wandhalterung oder UMM-LW-30B neig- und schwenkbaren
Wandhalterung kompatibel. Gehen Sie zur Installation der Wandhalterung wie folgt vor:
1.
2.
F01U081461 | 1.0 | 2008.04

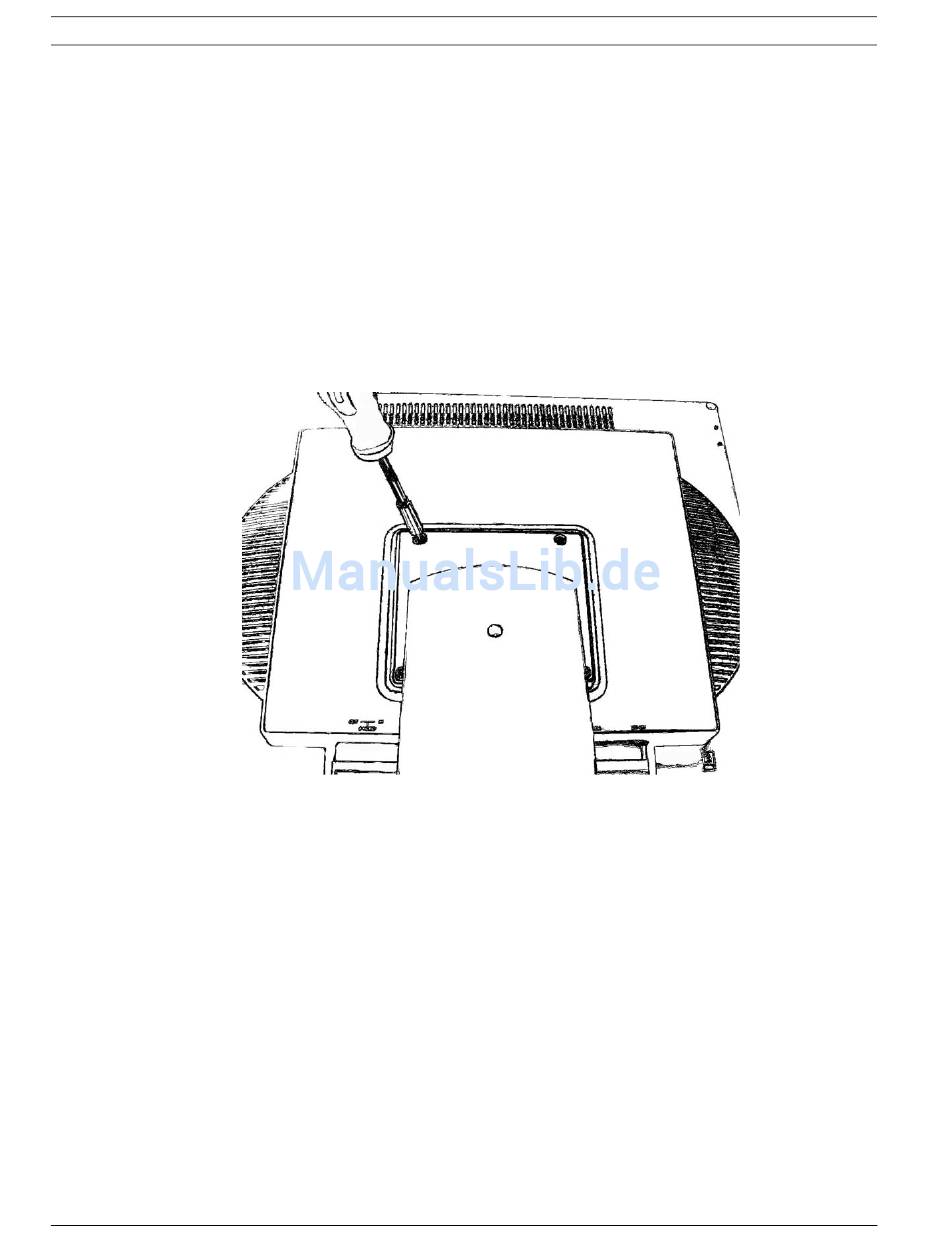

Nehmen Sie den Fuß von der LCD-Konsole ab, indem Sie die vier (4)
Befestigungsschrauben herausdrehen und anschließend den Fuß von der Konsole
trennen. HINWEIS: Bewahren Sie die Schrauben zur späteren Verwendung auf.
Bild 4.1 Abbau des Fußes
Befestigen Sie das Gerät über die vier (4) Montagelöcher auf der Geräterückseite an der
Montagevorrichtung (nicht mitgeliefert). Die Montagelöcher weisen ein standardmäßiges
quadratisches Muster mit einer Mittenentfernung von 100 mm auf.
Universal-Farb-LCD-Flachbildmonitore
Bosch Sicherheitssysteme GmbH
