MON201CL | Bedienungshandbuch | Auspacken
1.0
AUSPACKEN
Gehen Sie beim Auspacken und bei der weiteren
Handhabung dieses Geräts mit Sorgfalt vor. Falls
ein Artikel beim Versand beschädigt wurde, benach-
richtigen Sie bitte den Spediteur.
Überprüfen Sie, ob alle in der Teileliste aufgeführten
Elemente enthalten sind. Sollten Teile offensichtlich
fehlen, benachrichtigen Sie bitte die zuständige Bosch
Security Systems-Vertretung oder den Kundendienst.
Der Originalkarton ist die sicherste Verpackung zum
Transport des Geräts. Bewahren Sie den Karton deshalb
auf.
1.1
Teileliste
Menge
Bezeichnung
1
Gerät (Modellnummer überprüfen)
2
Netzkabel (3-polig mit geerdetem Stecker) 1,8 m
lang; ein (1) Kabel mit europäischem und ein (1)
Kabel mit nordamerikanischem Stecker
1
Analoges VGA-Kabel, 1,5 m
1
Fernbedienungssender
1
Das vorliegende Installationshandbuch
2.0
WARTUNG
Falls das Gerät gewartet werden muss, setzen Sie sich
bitte mit der nächsten Kundendienstzentrale von
Bosch Security Systems in Verbindung, um
Rückgabeautorisation und Versandanweisungen
einzuholen.
Kundendienstzentrale
USA
Telefon:
800-366-2283 oder 717-735-6638
Fax:
800-366-1329 oder 717-735-6639
CCTV-Ersatzteile
Telefon:
800-894-5215 oder
408-956-3853 oder -3854
Fax:
408-957-3198
E-Mail:
BoschCCTVparts@ca.slr.com
Kanada
Telefon:
514-738-2434
Europa, Naher Osten und Asien
Telefon:
32-1-440-0711
Weitere Informationen finden Sie unter
www.boschsecurity.com.
Bosch Security Systems | 14. März 2005
3.0
EINFÜHRUNG
3.1
Monitore
Der MON201CL 20-Zoll (51 cm) Farb-LCD-
Flachbildschirm wurde für die Anzeige von PAL- oder
NTSC-Standard-Farbbildern auf CCTV-Systemen
entwickelt. Der Monitor MON201CL verfügt über
zwei (2) durchgeschleifte Composite Video-Eingänge
über BNC-Stecker, zwei (2) durchgeschleifte Audio-
Eingänge (RCA) und zwei (2) Y/C (S-Video)-Eingänge
mit Mini-DIN (4-polig). Zusätzlich verfügt dieses
Modell über einen analogen VGA-Eingang über einen
15-poligen D-Sub-Stecker und kann damit dem
wachsenden Bedarf an PCs und digitalen Videogeräten
in Sicherheitsanwendungen gerecht werden. Die
Steuerungselemente des Monitors können über die
Tasten an der Vorderseite und das OSD-Menü bedient
werden.
4.0
INSTALLATION
4.1
Stromversorgung
Nenn-
Modell
Nr.
Spannung
MON201CL
120/230 V AC
50/60 Hz

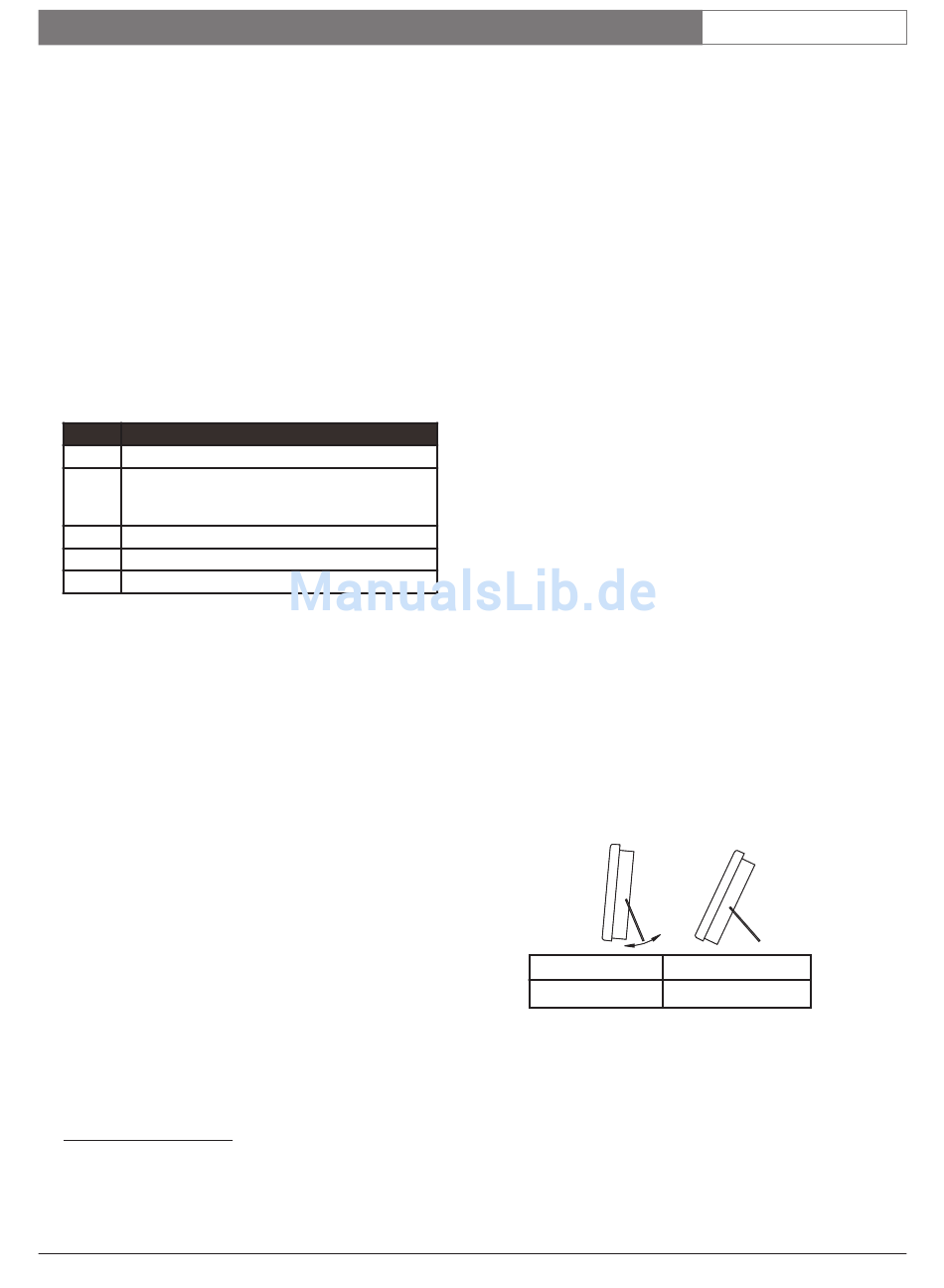

4.2 Desktop-Installation
Stellen Sie für Ihren LCD-Monitor den bequemsten
Betrachtungswinkel ein.
Grad min.
Min Degree
25° 122 mm
25° 122 mm
HINWEIS: Der empfohlene Neigungswinkel der
Halterung beträgt für beste Anzeigequalität und
Halteeigenschaften 25
bis 50
°
DE | 6
Spannungs-
Strom-
Synchroni-
Bereich
versorgung
sations-
bei Nenn-
Format
Spannung
90 bis
55 W
NTSC/PAL
256 V
Grad max.
Max Degree
50° 192 mm
50° 192 mm
.
°
