ACHTUNG!
Sollte ein Panda 14000, 18, 24 oder 30 mit 3-Zylinder Motor nicht
anspringen, so kann es auch sein, daß der Hubmagnet defekt ist. Zur
Kontrolle ist dieser von der Einspritzpumpe abzuschrauben und die
Starttaste nach dem Einschalten des Fernbedienpanels kurz zu betäti-
gen (2-3 Sek.). Wird der Hubzylinder eingezogen, so ist der Hubmagnet
in Ordnung. Falls der Anlasser dreht und der Hubzylinder wird nicht
eingezogen, so ist entweder der Hubmagnet defekt oder aber es liegt
eine Unterbrechung der Zuleitungen zum Hubmagneten vor.
Obwohl die Starttaste nur kurz betätigt wurde, kann es sein, daß der
Generator startet. Hierbei tritt Öl aus den Gewindebohrungen, an denen
der Hubmagnet befestigt war.
Zum Test ist unbedingt der Stecker vom Magnetventil abzuziehen, um ein
Starten des Motors zu verhindern.

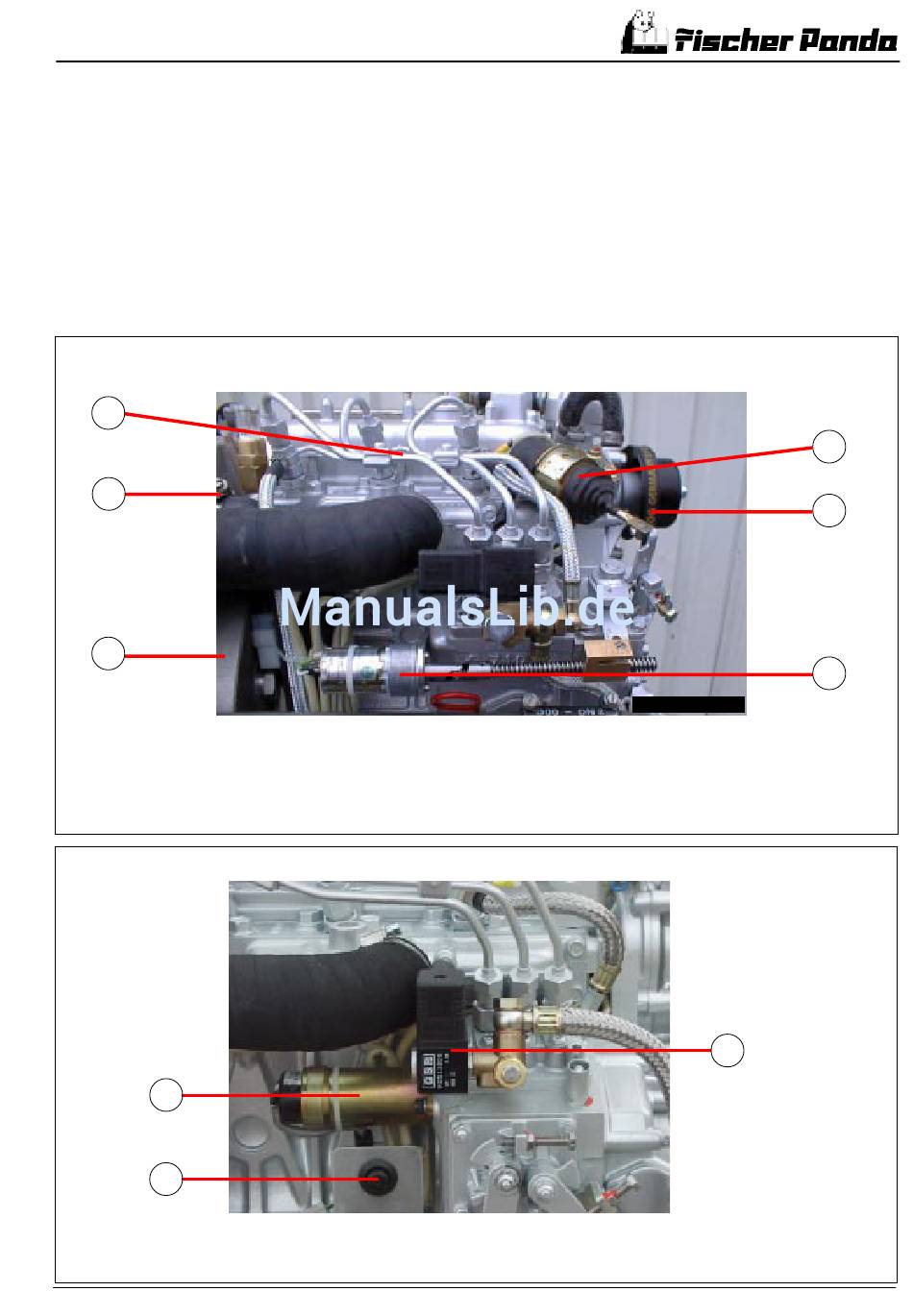

Hubmagnet für Panda 8000, 9000, 12000 und Panda 14000
02
03
04
01. Hubmagnet
02. Einspritzleitungen
03. Luftfiltergehäuse
04. Generator
05. Keilriemen
06. Drehzahl-Stellmotor (nur bei VCS)
Hubmagnet für Panda 18, 24, 30
01
02
01. Hubmagnet
02. Fehlerüberbrückungstaster
03. Kraftstoff-Magnetventil
PANDA 06 - 75 Fahrzeug 230V/50Hz 120V/60Hz Betriebsanleitung/Operation manual
Made by ICEMASTER GmbH - Germany
BEWARE!
Should a Panda 14000, 18, 24 oder 30 with a 3 cylinder motor not start,
it could be that the stop solenoid has a defect. Unscrew this from the
injection pump to check it and actuate the start button (2-3 sec.) after
switching on the remote control panel. If the stop cylinder retracts, the
stop cylinder is functioning correctly. If the starter turns and the stop
cylinder does not retract, either the actuating magnet of the stop cylinder
is defective or the leads to the stop solenoid have been interrupted.
It could be that the generator starts in spite of the fact that the starter
button is pushed for a short period. Oil escapes through thread holes to
which the stop solenoid was fitted.
The plug must be removed from the solenoid valve, in order to prevent
the motor starting.
Stop Solenoid for Panda 8000, 9000, 12000 and Panda 14000
Bild: V5209c0o.jpg
01. Throttle shut-off solenoid
02. Fuel injector lines
03. Air intake manifold
04. Generator
05. V-belt
06. Throttle control servo motor (only VCS)
Stop Solenoid for Panda 18, 24, 30
01. Throttle shut-off solenoid
02. Failure override switch
03. Fuel valve solenoid
...:\Handbuch\Fahrzeug\2-spaltig\Panda6\p06v1v03.p65
01
05
06
03
