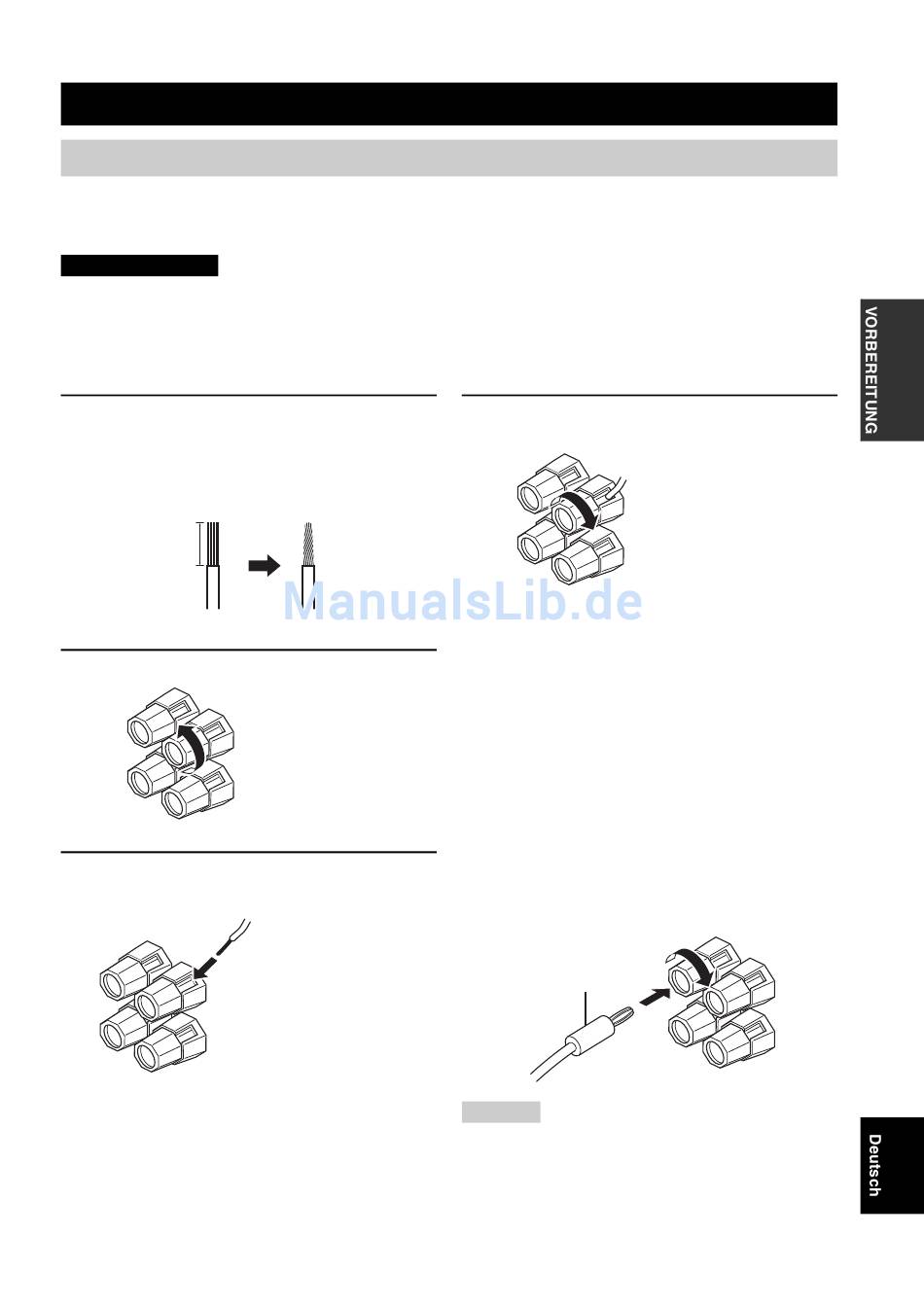

Anschließen der Lautsprecher
Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), „+" (Rot) und „–" (Schwarz) richtig an. Falls die
Anschlüsse fehlerhaft sind, kann kein Sound von den Lautsprechern vernommen werden, und wenn die Polarität der
Lautsprecher falsch ist, erklingt der Sound unnatürlich und ohne Bässe.
VORSICHT
• Bevor Sie die Lautsprecher anschließen, stellen Sie sicher, dass die Stromversorgung dieses Gerätes ausgeschaltet ist.
• Achten Sie darauf, dass sich die blanken Lautsprecherdrähte nicht gegenseitig oder andere Metallteile dieses Gerätes
berühren. Anderenfalls könnten dieses Gerät und/oder die Lautsprecher beschädigt werden.
• Verwenden Sie magnetisch abgeschirmte Lautsprecher. Falls der Typ der Lautsprecher trotzdem zu Interferenzen mit
dem Monitor führt, stellen Sie die Lautsprecher entfernt von dem Monitor auf.
1
Entfernen Sie etwa 10 mm der Isolierung von
jedem Ende des Lautsprecherkabels, und
verdrillen Sie die blankgelegten Litzen des
Kabels, um die Gefahr von Kurzschlüssen zu
eliminieren.
10 mm
2
Schrauben Sie den Knopf ab.
3
Stecken Sie einen blanken Draht in die
Bohrung an der Seite jeder Klemme ein.
ANSCHLÜSSE
Rot: positiv (+)
Schwarz: negativ (–)
Rot: positiv (+)
Schwarz: negativ (–)
4
Ziehen Sie den Knopf fest, um den Draht zu
sichern.
■ Hinweise zum Lautsprecherkabel
Ein Lautsprecherkabel besteht eigenlich aus einem Paar
isolierter Drähte, die nebeneinander verlaufen. Ein Kabel
weist eine unterschiedliche Farbe oder Form auf, d.h. es
ist mit einem Streifen, einer Vertiefung oder einem
Überstand versehen. Schließen Sie das gestreifte, mit Nut
oder mit Vorsprung versehene Kabel an die „+" (roten)
Klemmen dieses Gerätes und Ihres Lautsprechers an.
Schließen Sie das Normalkabel an die „–" (schwarzen)
Klemmen an diesem Gerät und an Ihrem Lautsprecher an.
■ Anwschließen des Bananasteckers
(Nur Modelle für USA, Kanada, Australien
und allgemeine Gebiete)
Zuerst ziehen Sie den Knopf fest, und danach stecken Sie den
Bananenstecker am Kabelende in die entsprechende Kleemme.
Bananenstecker
Hinweise
• Sie können einen oder zwei Lautsprechersätze an dieses Gerät
anschließen. Falls Sie nur einen Lautsprechersasgtz verwenden, schließen
Sie diesen an die SPEAKERS A- oder SPEAKERS B-Klemmen an.
• Verwenden Sie nur Lautsprecher mit der vorgeschriebenen
Impedanz, wie sie auf der Rückseite des Gerätes angegeben ist.
ANSCHLÜSSE
Rot: positiv (+)
Schwarz: negativ (–)
