Wartung
114

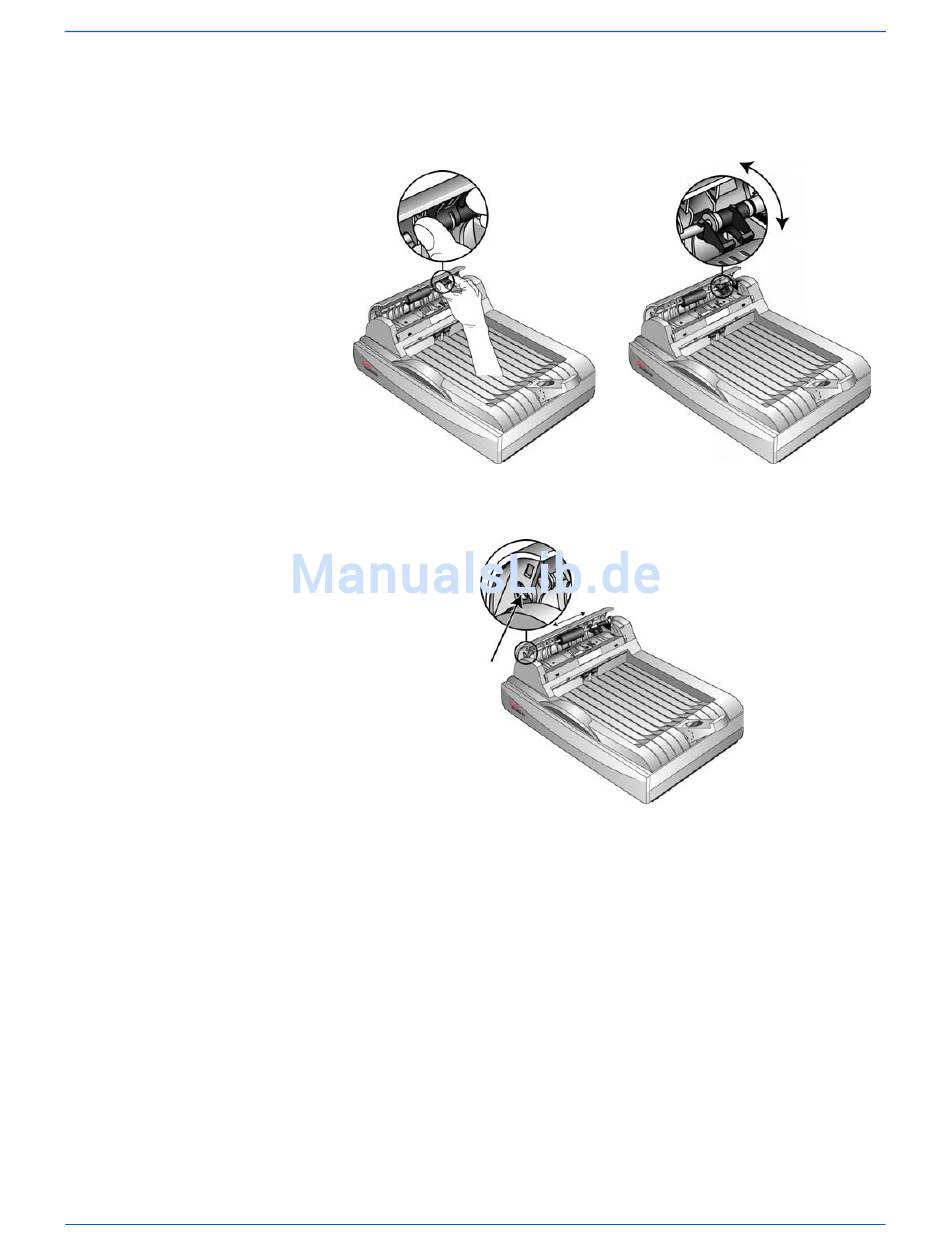

3. Drücken Sie die Kunststoffklammer zusammen, mit der die Walze
befestigt ist, und drehen Sie die Klammer aus der Abdeckung des
automatischen Vorlageneinzugs heraus, bis die Sicherungsriegel
nach vorn zeigen.
4. Drücken Sie die Walze leicht nach rechts, bis das linke Ende
aus der Lochhalterung herausgleitet.
5. Die Walze kann nun aus dem Gehäuse entnommen werden.
6. Gehen Sie zum Einsetzen der neuen Walze in umgekehrter
Reihenfolge vor. Vergewissern Sie sich, dass beide Enden
der Walze ordnungsgemäß in den Halterungen sitzen.
