Oberbleche - Viessmann VITOCROSSAL 200 Montageanleitung

Wärmedämmung anbauen

Oberbleche

3.
4.
B
2.

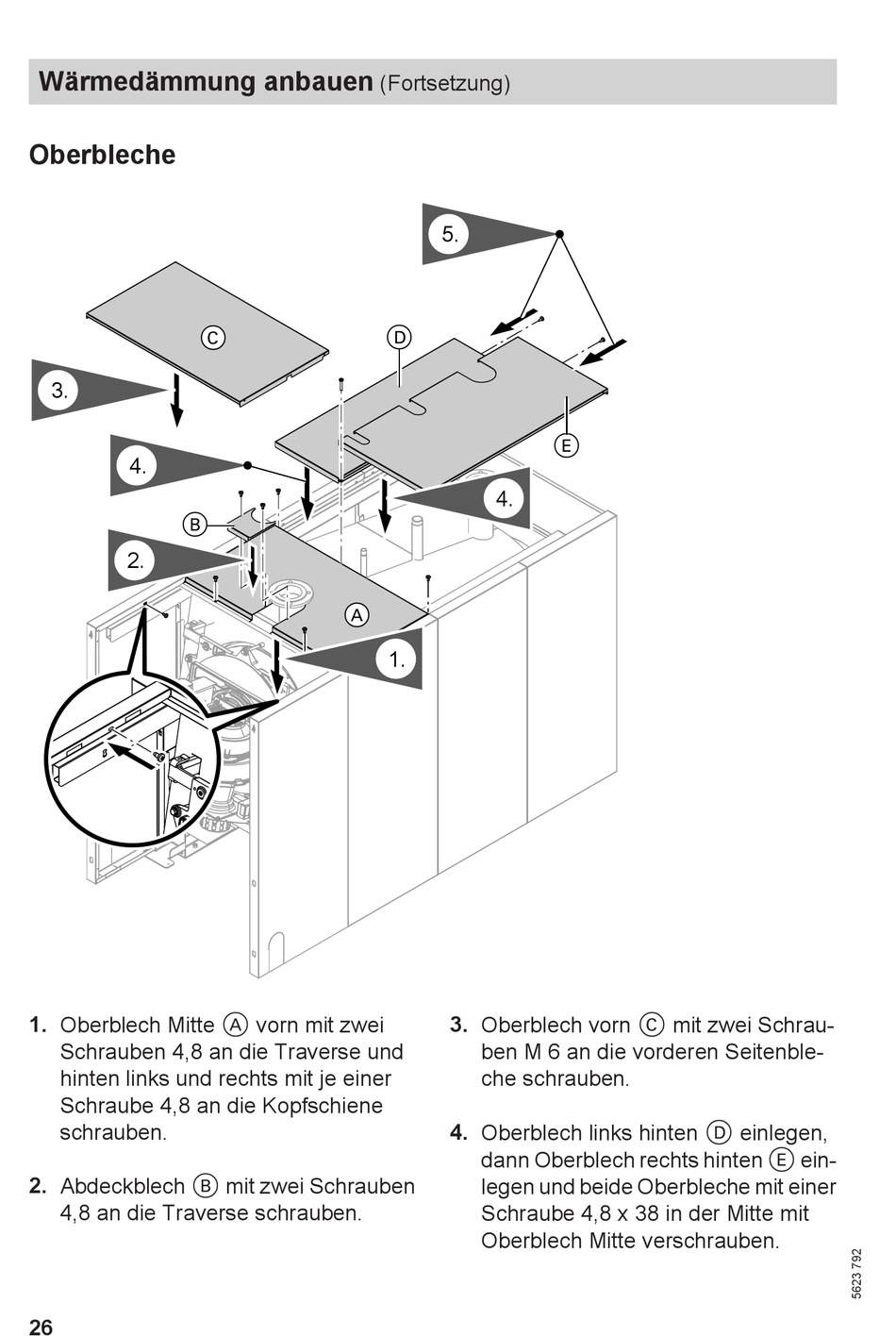

1. Oberblech Mitte A vorn mit zwei
Schrauben 4,8 an die Traverse und
hinten links und rechts mit je einer
Schraube 4,8 an die Kopfschiene
schrauben.
2. Abdeckblech B mit zwei Schrauben
4,8 an die Traverse schrauben.
26
C
A
(Fortsetzung)
5.
D
4.
1.
3. Oberblech vorn C mit zwei Schrau-
ben M 6 an die vorderen Seitenble-
che schrauben.
4. Oberblech links hinten D einlegen,
dann Oberblech rechts hinten E ein-
legen und beide Oberbleche mit einer
Schraube 4,8 x 38 in der Mitte mit
Oberblech Mitte verschrauben.
E
