Wärmedämmung anbauen

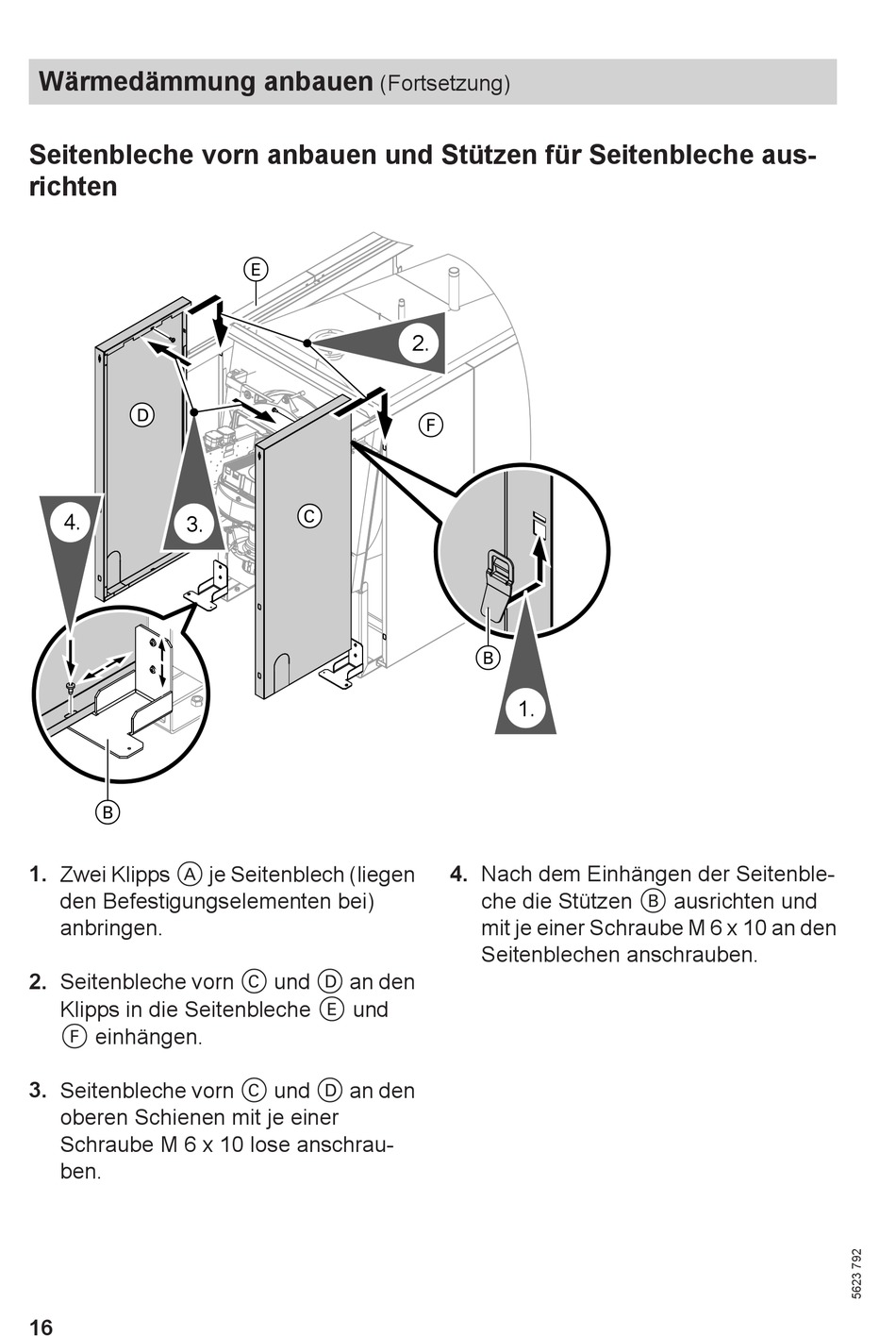

Seitenbleche vorn anbauen und Stützen für Seitenbleche aus-
richten
D
4.
3.
B
1. Zwei Klipps A je Seitenblech (liegen
den Befestigungselementen bei)
anbringen.
2. Seitenbleche vorn C und D an den
Klipps in die Seitenbleche E und
F einhängen.
3. Seitenbleche vorn C und D an den
oberen Schienen mit je einer
Schraube M 6 x 10 lose anschrau-
ben.
16
(Fortsetzung)
E
C
2.
F
B
1.
4. Nach dem Einhängen der Seitenble-
che die Stützen B ausrichten und
mit je einer Schraube M 6 x 10 an den
Seitenblechen anschrauben.
