Überblick über den S90
Der S90 verfügt über eine breite Palette an fortschrittlichen und einfach anwendbaren Funktionen. In diesem Abschnitt

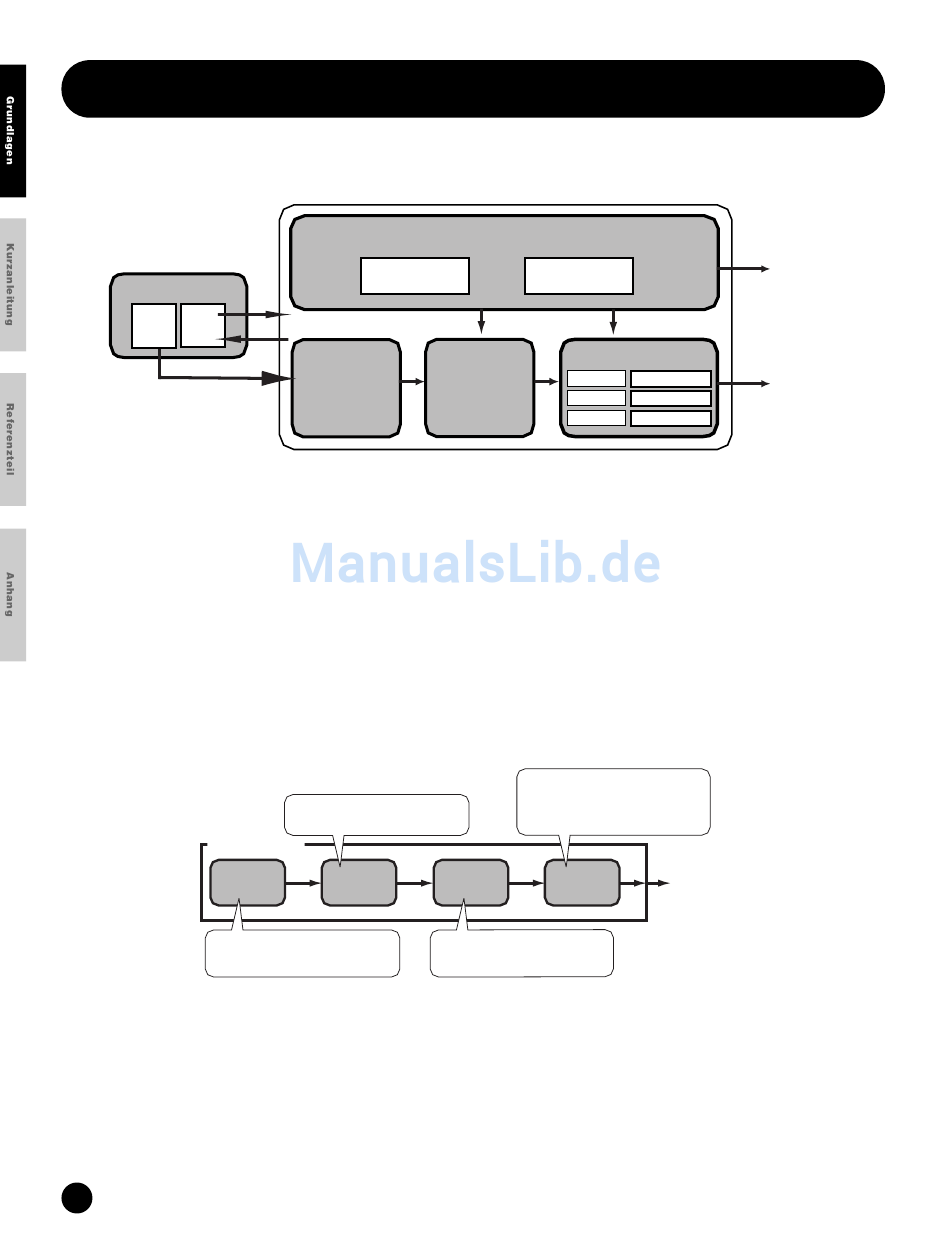

finden Sie einen Überblick über diese Funktionen. In der folgenden Grafik sehen Sie die verschiedenen Komponenten
bzw. „Einheiten" des S90.
Speicherkarte
Song-
S90-
(SMF-)
Daten
Datei

Controller

Dieser Block besteht aus der Tastatur, dem Pitch-Bend- und dem Modulationsrad usw. (Seite 53).
Die Tastatur erzeugt selbst keine Töne, sondern sendet beim Anschlagen einer Taste Noten-, Anschlags- und andere
Daten der gespielten Noten zum Klangerzeuger des S90. Außerdem senden die Controller Spieldaten, die nicht als
Notenwerte darstellbar sind. Über die Buchse MIDI OUT können Tastatur- und Controller-Daten zu anderen externen
MIDI-Geräten übermittelt werden.

Klangerzeugung

Dieser Teil der Hardware dient zur Wiedergabe von Songs entsprechend den von Tastatur und Controllern empfangenen
Daten. Das folgende Beispiel verdeutlicht den Signalweg, angefangen bei einem Element im Voice-Modus (Seite 26).
Klangerzeugung
OSC
(Oscillator)
OSC erzeugt für jedes Element eine
Wellenform. Jede Voice besteht aus
bis zu vier Elementen.
20
Überblick über den S90
Keyboard
Laden
Spei-
Sequencer
chern
(Wiedergabe)
PITCH steuert die Tonhöhe für jedes
Element am OSC-Ausgang.
PITCH
Controller
Controller
Klangerzeugung
Halleffekt
AWM2:
Plug-In-Board
Chorus
Arpeggiator
Variation
AMP regelt den Ausgangspegel (die
Amplitude oder Lautstärke) jedes
Elements hinter der FILTER-Stufe. Die
Audiosignale werden dann zu den
Effektmodulen gesendet.
AMP
FILTER
(Amplitude)
FILTER ändert die Klangfarbe jedes
Elements, das die PITCH-Stufe
durchlaufen hat.
MIDI OUT
Effekt
Insertion 1:
Ausgang
Insertion 2
Master-Equalizer
Zu den Effektmodulen
