3.4

Videoanschluss

1

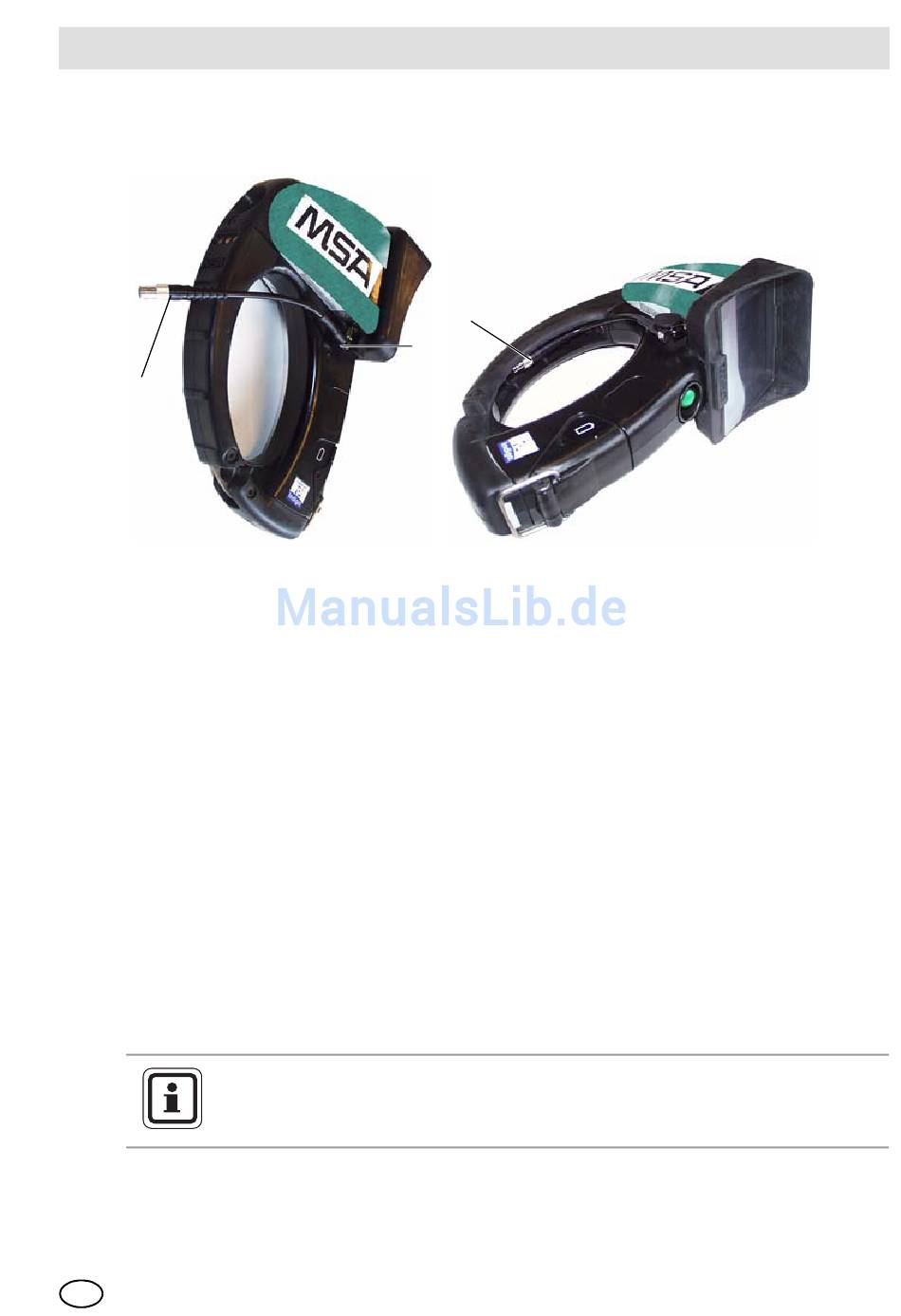

Bild 7 Videoanschluss
1 SMA-/BNC-Adapterkabel
2 SMA-Video-Ausgangsbuchse
3 SMA-/BNC-Adapterkabel im Handgriff
Die Kamera kann mit einem SMA-/BNC-Adapterkabel wie folgt mit einem Video-
gerät verbunden werden:
(1) Gummischutzkappe von der SMA-Video-Ausgangsbuchse abziehen.
(2) SMA Anschluss des Adapterkabels an die SMA-Video-Ausgangsbuchse der
Kamera anschließen.
(3) BNC Anschluss des Adapterkabels mit der Videoanlage verbinden.
(4) Ist das Adapterkabel mit der Kamera verbunden, wird aber nicht genutzt, kann
es im vorderen Hangriff verstaut werden [→ Abb. 7].
(5) Nach Demontage des Adapterkabels die Gummischutzkappe wieder auf die
SMA-Video-Ausgangsbuchse stecken.
3.5

Displayabdeckung

Führen Sie die austauschbare Displayabdeckung nötigenfalls gemäß
der mit den Displayabdeckungen gelieferten Bedienungsanleitung ein.
