Inhaltszusammenfassung für Weller WMRP

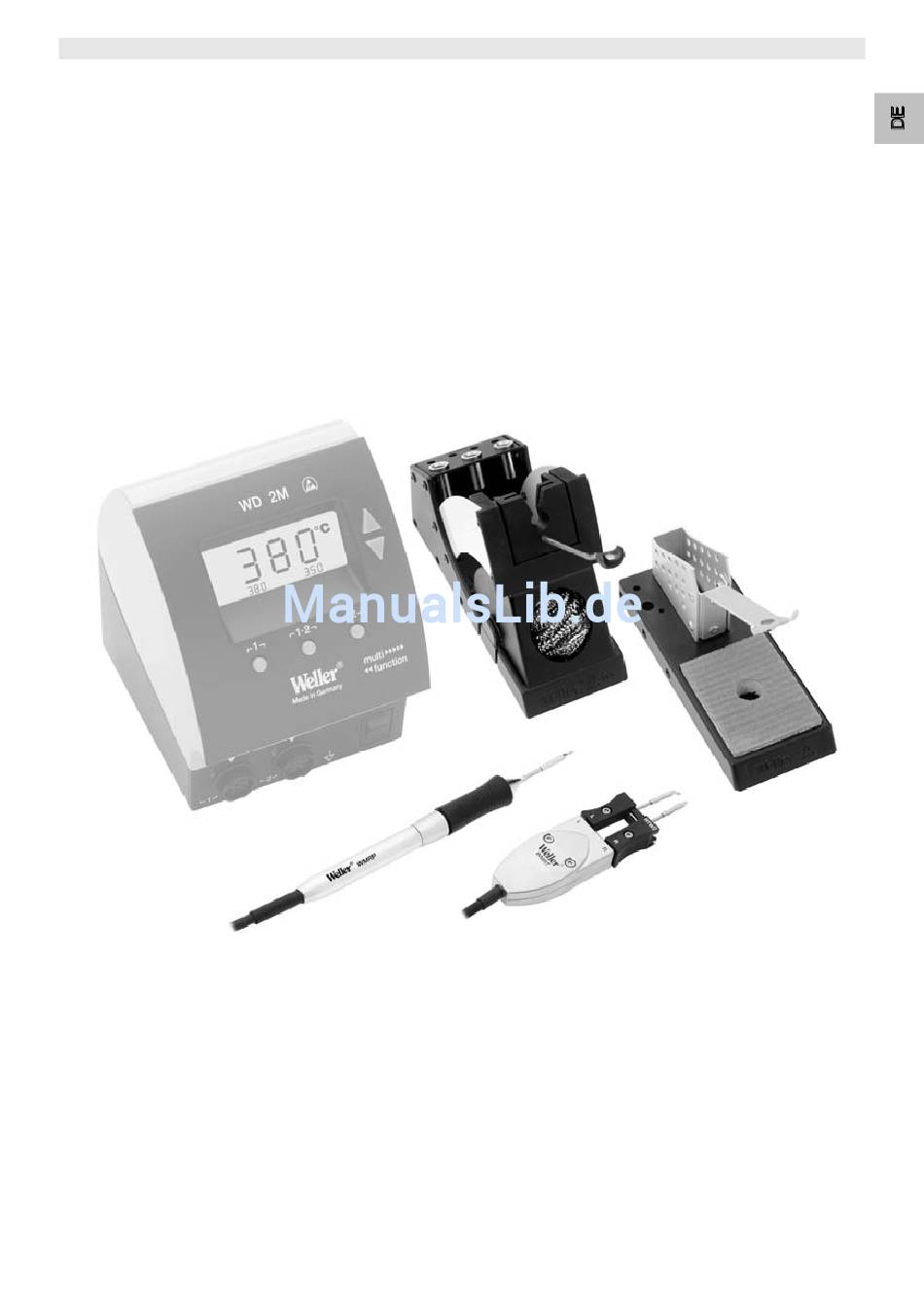

- Seite 1 WMRP/WMRT Betriebsanleitung...
-
Seite 2: Geräteübersicht
WMRP/WMRT WMRP Geräteübersicht WDH 50 WMRP Magnethalter Spitzengriff Reinigungsschwamm für Spitze Handstück Lötspitze Anschlussstecker WMRT Geräteübersicht WMRT WMRTH Magnethalter Entlötspitzenkartusche mit Griffschalen Reinigungsschwamm für Spitze Handstück Spitzenpaar für Löten/Entlöten Anschlussstecker... -
Seite 3: Inhaltsverzeichnis
Garantie ..................12 Zu dieser Anleitung Wir danken Ihnen für das mit dem Kauf des Weller Lötkolbens WMRP bzw. der Weller Mikroentlötpinzetten WMRT erwiesene Vertrauen. Diese von Weller für überdurchschnittliche Leistung, Flexibilität und Qualität entwickelten Produkte werden Ihren Anforderungen voll und ganz gerecht. -
Seite 4: Geltende Unterlagen
WMRT immer in ihre ursprünglichen Halter. − Entfernen Sie alle entzündbaren Objekte aus der Nähe des heißen Lötwerkzeugs. − Tragen Sie bei der Arbeit mit WMRP oder WMRT entsprechende Schutzkleidung. − Lassen Sie den heißen WMRP oder die WMRT nie unbeaufsichtigt. -
Seite 5: Bestimmungsgemäßer Gebrauch
Immer darauf achten, dass das Handstück (5) ordnungsgemäß − im Werkzeughalter (1) liegt. Bestimmungsgemäßer Gebrauch Verwenden Sie den WMRP Lötkolben oder die WMRT Mikroentlötpinzetten ausschließlich für den in der Betriebsanleitung bezüglich Lösen, Verstauung und Ablage von elektronischen Bauteilen angegebenen Zweck unter den hier beschriebenen Bedingungen. -
Seite 6: Lieferumfang
− Sicherheitshinweise 4 Gerätebeschreibung Lötkolben WMRP Der WMRP ist ein leistungsstarker 40 W-Feinlötkolben mit in der Lötspitze integriertem Heizsystem. Dank eines Stecksystems kann die Lötspitze werkzeuglos ausgewechselt werden. Die Temperatur der Lötspitze wird schnell erreicht und genau kontrolliert. Dank eines im Griff integrierten Sensors schaltet der Lötkolben automatisch ab,... -
Seite 7: Technische Daten
WMRP/WMRT 7-12 Technische Daten Temperaturbereich 100 °C – 450 °C (212 °F – 850 °F) Werkzeugkabel Silikonkautschuk, hitzebeständig Heizelement Heizdraht integriert in Spitzenkartusche Sensortyp Thermoelement integriert in Spitzenkartusche WMRP Heizleistung 40 W (55 W mit RT 11) Spannung (Heizung) 12 V Aufheizzeit (ca.) 3 s (50°C auf 380°C) -
Seite 8: Inbetriebnahme Des Gerätes
Bei Berührung der Spitzen besteht Verbrennungsgefahr. Berühren Sie nicht den heißen Lötkolben bzw. die Entlötpinzetten und halten Sie entzündbare Objekte fern. 1. Den Lötkolben WMRP bzw. die Mikroentlötpinzetten WMRT vorsichtig auspacken. 2. Den Stecker (6) an der Versorgungseinheit anschließen und durch Drehen im Uhrzeigersinn verriegeln. -
Seite 9: Wechsel Der Wmrp-Lötspitzen
WMRP/WMRT 9-12 6 Wechsel der WMRP-Lötspitzen WARNUNG! Verbrennungsgefahr Der Lötkolben wird bei Löt- und Entlötvorgängen sehr heiß. Bei Berührung der Lötspitze besteht Verbrennungsgefahr. Das Lötwerkzeug muss mindestens 3 Minuten in der Sicherheitsablage (WDH 50) verbleiben, bis die Lötspitze abgekühlt ist. Lötspitzen dürfen nur gewechselt werden, wenn sie kalt sind. -
Seite 10: Wechseln Von Wmrt Löt-/Entlötspitzen
10-12 WMRP/WMRT 7 Wechseln von WMRT Löt-/Entlötspitzen WARNUNG! Verbrennungsgefahr Die Pinzetten werden während des Entlötvorgangs sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsgefahr. Die Pinzetten müssen mind. 3 Minuten in der Sicherheitsablage WMRTH verbleiben, bis die Löt- bzw. Entlötspitzen abgekühlt sind. Löt-/Entlötspitzen dürfen nur ausgewechselt werden, wenn sie abgekühlt sind. -
Seite 11: Zubehör
WMRP/WMRT 11-12 8 Zubehör RT Lötspitzen für den Lötkolben WMRP Siehe Tabelle RT Lötspitzen für Lötkolben WMRP im Ende der Anleitung und auf www.weller-tools.com Ersatzteile und Zubehör für WMRP Bestell-Nr. Beschreibung T005 29 171 99 Lötkolben WMRP für RT Lötspitzen... -
Seite 12: Garantie
12-12 WMRP/WMRT 10 Garantie Die Mängelansprüche des Käufers verjähren nach einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur bei Ansprüchen, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“... - Seite 13 WMRP/WMRT Operating Instructions...
-
Seite 14: Device Overview
WMRP/WMRT WMRP Device overview WDH 50 WMRP Magnetic holder Tip grip Tip cleaning sponge Hand piece Soldering tip Connector/plug WMRT Device overview WMRT WMRTH Magnetic holder Desoldering tip cartridge with molded grips Tip cleaning sponge Hand piece Soldering/desoldering tip pair... -
Seite 15: About These Instructions
Weller for superior performance, versatility and quality. These instructions contain important information which will help you to start up, operate and service the WMRP soldering pencil and WMRT micro desoldering tweezers safely and correctly, as well as to eliminate simple faults/malfunctions yourself. -
Seite 16: Applicable Documents
− Always pass on the WMRP soldering pencil or WMRT micro desoldering tweezers on to third parties along with these operating instructions. -
Seite 17: Intended Use
Always ensure that the hand piece (5) is properly seated in the tool holder (1). Intended use Use the WMRP soldering pencil or WMRT micro desoldering tweezers exclusively for the purpose indicated in the operating instructions of releasing, accommodating and setting down chip components under the conditions specified here. -
Seite 18: Scope Of Supply
WDH 50 holder. Note The Weller WMRP soldering pencil may only be used with WD 1M, WD 2M, WD 3M, WR 3M series power units. WMRT micro desoldering tweezers Weller WMRT micro desoldering tweezers are designed for reworking and repairing precision SMT electronic devices. -
Seite 19: Technical Data
WMRP/WMRT 7-12 Technical data Temperature range 100°C – 450°C (212°F – 850°F) Silicone rubber, heat resistant Tool cable Heating element Heating wire integrated in tip cartridge Sensor Thermocouple integrated in tip cartridge WMRP Heating output 40 W (55 W with RT 11) -
Seite 20: Commissioning The Device
Keep the hot soldering iron and desoldering tweezers well away from flammable objects and do not touch. 1. Carefully unpack the WMRP soldering pencil or WMRT micro desoldering tweezers. 2. Insert the connector (6) into the power supply socket and lock it by turning clockwise. -
Seite 21: Changing Wmrp Soldering Tips
WMRP/WMRT 9-12 6 Changing WMRP soldering tips WARNING! Risk of burns The soldering iron becomes hot during soldering and desoldering. There is a risk of burns from touching the soldering tip. The soldering tool must stand at least 3 min. in the safety tool holder (WDH 50) before the soldering tip is cold. -
Seite 22: Changing Wmrt Soldering/Desoldering Tips
10-12 WMRP/WMRT 7 Changing WMRT soldering/desoldering tips WARNING! Risk of burns The tweezers become hot during soldering and desoldering. There is a risk of burns from touching the soldering/desoldering tips. The tweezers must stand at least 3 min. in the safety tool holder (WMRTH) before the soldering/desoldering tips are cold. -
Seite 23: Accessories
WMRP/WMRT 11-12 8 Accessories RT soldering tips for WMRP soldering pencil See the table RT soldering tips for WMRP soldering pencil in the section in the back and at www.weller-tools.com WMRP replacement parts and accessories Order no. Description T005 29 171 99... -
Seite 24: Warranty
Use of non-Weller Tools components will void this warranty if a non-Weller Tools component is defective (or is the source of the defect). Weller Tools will repair or replace products found to be defective not caused by a part, component or accessory manufactured by another company, during the warranty period. - Seite 25 WMRP/WMRT Manual de instrucciones...
-
Seite 26: Visión General Del Aparato
WMRP/WMRT WMRP Visión general del aparato WMRP WDH 50 Soporte magnético Empuñadura de la punta Esponja limpiadora para la punta Pieza de mano Punta de soldadura Conector/enchufe WMRT Visión general del aparato WMRT WMRTH Soporte magnético Cartucho con empuñaduras moldeadas... -
Seite 27: Acerca De Estas Instrucciones
1 Acerca de estas instrucciones Gracias por depositar su confianza en nuestra compañía con la compra de un lápiz de soldadura WMRP de Weller o unas micropinzas de desoldadura WMRT de Weller. Estos productos cumplen o superan los requisitos establecidos por Weller en cuanto a la excelencia en rendimiento, versatilidad y calidad. -
Seite 28: Acerca De La Seguridad
− Llevar siempre una indumentaria protectora adecuada al utilizar el WMRP o las WMRT. − No dejar nunca el WMRP o las WMRT desatendidos si están calientes. − No trabajar en las piezas activas. − Llevar siempre protección ocular al trabajar con aplicaciones de soldadura y desoldadura. -
Seite 29: Uso Previsto
Asegurarse siempre de que la pieza de mano (5) esté colocada correctamente en el portaherramienta (1). Uso previsto Emplear el lápiz de soldadura WMRP o las micropinzas de desoldadura WMRT exclusivamente para el propósito indicado en el manual de instrucciones en lo referente a liberación, alojamiento y fijación de los componentes de chip bajo las condiciones... -
Seite 30: Volumen De Suministro
4 Descripción del aparato Lápiz de soldadura WMRP El lápiz de soldadura WMRP es un soldador fino de 40 W extremadamente potente con un sistema de calentamiento integrado en la punta de soldadura. Debido al sistema de conexión, la punta de soldadura puede cambiarse sin herramientas. -
Seite 31: Datos Técnicos
WMRP/WMRT 7-12 Datos técnicos Rango de 100 °C – 450 °C (212 °F – 850 °F) temperaturas Cable de la Caucho de silicona, resistente al fuego herramienta Alambre de calefacción integrado en el Elemento calefactor cartucho para puntas Elemento térmico integrado en el... -
Seite 32: Puesta En Servicio Del Aparato
Si están calientes, mantener el soldador y las pinzas de desoldadura alejadas de objetos inflamables y no tocarlos. 1. Desembalar con cuidado el lápiz de soldadura WMRP o las micropinzas de desoldadura WMRT. 2. Insertar el conector (6) en la toma de corriente y bloquearlo girándolo en sentido horario. -
Seite 33: Cambio De Las Puntas De Soldadura Wmrp
WMRP/WMRT 9-12 Cambio de las puntas de soldadura WMRP ¡ADVERTENCIA! Riesgo de quemaduras El soldador se calienta durante la soldadura y desoldadura. Existe riesgo de quemaduras al tocar la punta de soldadura. La herramienta de soldadura debe permanecer en el portaherramienta de seguridad (WDH 50) por lo menos durante 3 min para que la punta de soldadura se enfríe. -
Seite 34: Cambio De Las Puntas De Soldadura/Desoldadura Wmrt
10-12 WMRP/WMRT Cambio de las puntas de soldadura/desoldadura WMRT Riesgo de quemaduras ¡ADVERTENCIA! Las pinzas se calientan durante la soldadura y desoldadura. Existe riesgo de quemaduras al tocar las puntas de soldadura/desoldadura. Las pinzas deben permanecer en el portaherramienta de seguridad (WMRTH) por lo menos durante 3 min para que las puntas de soldadura/desoldadura se enfríen. -
Seite 35: Accesorios
8 Accesorios Puntas de soldadura RT para lápiz de soldadura WMRP Ver la tabla de puntas de soldadura RT para lápiz de soldadura WMRP en la sección al reverso y en www.weller-tools.com Piezas de repuesto y accesorios WMRP N.º pedido Descripción T005 29 171 99 Lápiz de soldadura WMRP para puntas de... -
Seite 36: Garantía
12-12 WMRP/WMRT 10 Garantía Las reclamaciones por parte del comprador en cuanto a defectos físicos se limitan a un periodo de un año a partir de la fecha de entrega al comprador. Esto no es aplicable a las reclamaciones de indemnización realizadas por parte del comprador según los... - Seite 37 WMRP Soldering Tips RT soldering tips for WMRP Model Type Width A Order no. description inch Needle tip 0.008 005 44 601 99 ∅ ∅ RT 1NW Needle tip 0.004 005 44 625 99 ∅ ∅ RT 1SC Chisel tip 0.020 x 0.039...
- Seite 38 WMRT Soldering/Desoldering Tips RT soldering/desoldering tips for WMRT Model Type Dimension Order no. description inch Degree RTW 1 ∅ 0.0157 ∅ 0,4 45° 005 44 651 99 tip set Point tip RTW 2 0.028 x 0.016 0,7 x 0,4 45° 005 44 652 99 tip set Chisel tip...
- Seite 39 G E R M A N Y G R E A T B R I T A I N F R A N C E Weller Tools GmbH Apex Tool Group Apex Tool France S.A.S. Carl-Benz-Str. 2 (UK Operations) Ltd 25 Av.
