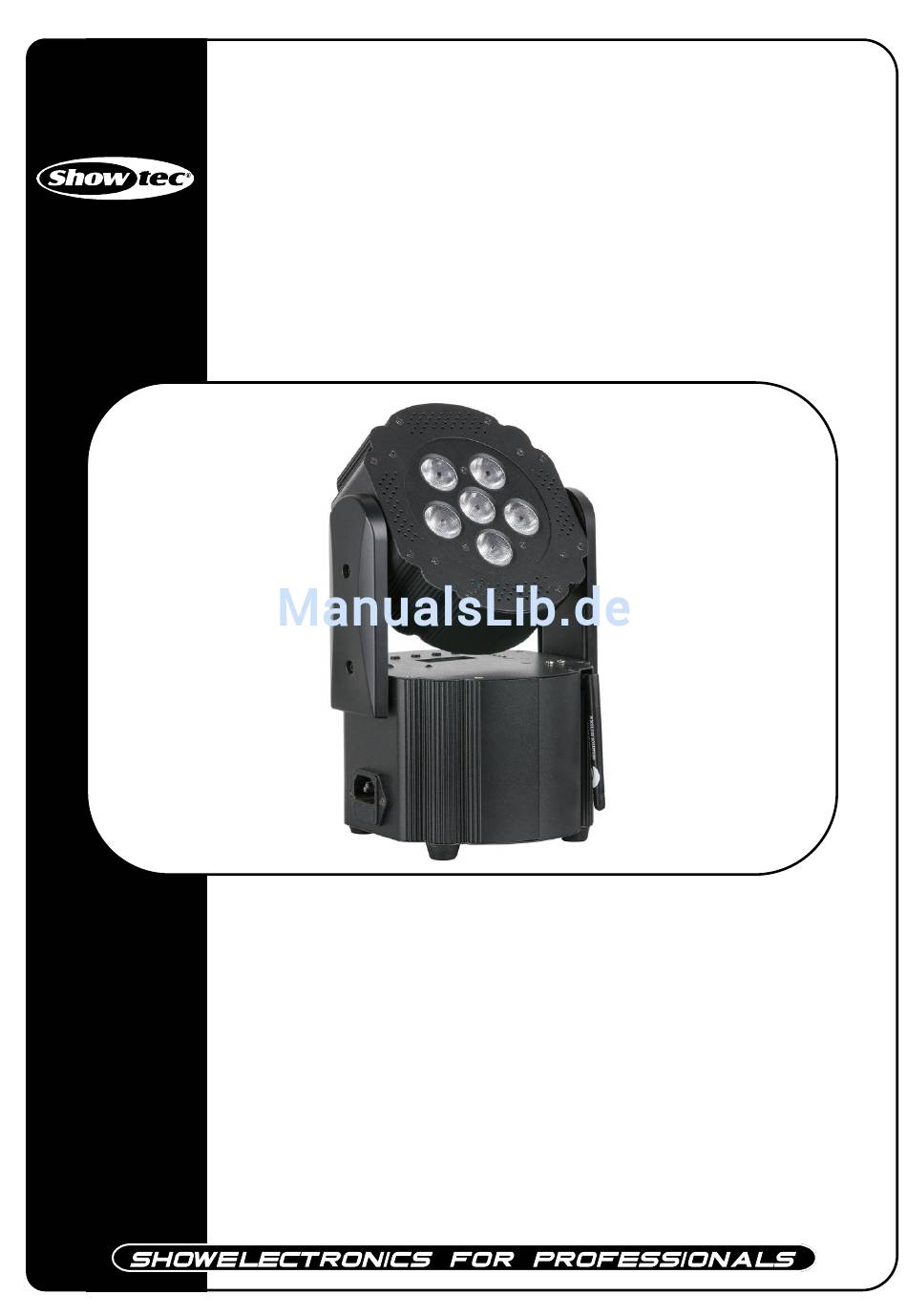

- Seite 1 EventLite 6/3 ORDERCODE 44000 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der EventLite 6/3 von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec EventLite 6/3 Anleitung ™ Warnung ..................................2 Sicherheitshinweise ..............................2 Bestimmungsgemäßer Gebrauch ........................4 Rückgabe ................................. 4 Reklamationen ................................. 4 Beschreibung des Geräts ............................5 Übersicht ..................................5 Installation ..................................6 Setup und Betrieb ................................. 6 Kabelloses Übertragungsmodul Sweden 2.4G ....................7 Drahtlose DMX-Verbindung ........................... -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec EventLite 6/3 mit IEC-Stromkabel, 1,5m • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. -
Seite 5: Eventlite
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. -
Seite 6: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt t = 45°C und darf auf keinen Fall überschritten werden. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Showtec EventLite 6/3 ist ein LED-Effektstrahler von Showtec. Eingangsspannung (Batterieladegerät): AC 100V-240V, 60Hz/50Hz (nur mit Stromeingang, kein Ausgang) Kompakt und leicht Batterie: 11,1V, 12AH Max. Leistungsaufnahme bei Höchstleistung: 30W Betriebsdauer bei voller Leistung: 7 Stunden (RGB) ... -
Seite 8: Installation
Abb. 2 9 10 Batterie-LEDs LCD-Display und Menü-Tasten Anzeige-LED kabellose DMX-Übertragung Trenntaste für die kabellose DMX-Übertragung Ein/Aus-Schalter (On/Off) Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Kabelloses Übertragungsmodul Sweden 2.4G
Kabelloses Übertragungsmodul Sweden 2.4G Übertragungsentfernung: Je nach Sendeleistung oder nach Sendemodul Testbedingungen: W-DMX TRx Sendemodul, 2dBi-Antenne, Sendeleistung 20dBm (100mW) Reichweite Innen (durch ca. 3 Betonwände) 60m Im Freien: 250m Drahtlose DMX-Verbindung Das kabellose Empfängermodul “Pico G4 Receiver, 2,45GHz” von WIRELESS SOLUTION, Schweden, kann nur kabellose 2,45GHz-Signale empfangen. - Seite 10 Übertragung empfangen und diese gleichzeitig über ein DMX-Kabel weitersenden. Beispiel (Abb. 4): Ein Showtec Operator Air (50726) sendet ein Signal mit 512 Kanälen kabellos und der EventLite empfängt dieses Signal. Er verwendet die ersten 5 Kanäle für sein eigenes Setup und schickt die Daten für die restlichen Kanäle über ein DMX-Kabel an die Compact Pars 7 (42580).
-
Seite 11: Trennen Vom Kabellosen Signal
Trennen vom kabellosen Signal Der EventLite kann den Empfang des kabellos übertragenen DMX-Signals unterbrechen. 1. Halten Sie die Trenntaste länger als 3 Sekunden gedrückt. Das Display zeigt an, wie lange Sie die Taste gedrückt halten. 2. Sobald Sie die Taste loslassen, unterbricht das Gerät vorübergehend den Empfang des WDMX- Signals. -
Seite 12: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Steuerungsmodi
Steuerungsmodi Es gibt 6 Modi: • Statische Farben • Voreingestellte Programme • Auto-Programme • Musiktaktung • Master/Slave • DMX-512 Ein EventLite (Voreingestellte Programme + Auto-Modus+ Statische Farben) Der EventLite funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen und der kabellose DMX-Empfang ausgeschaltet ist. -
Seite 14: Mehrere Eventlites (Dmx-Steuerung +Kabellos Dmx-Steuerung)
Mehrere EventLites (DMX-Steuerung +kabellos DMX-Steuerung) Stecken Sie den Stecker des Stromkabels in eine geeignete Steckdose oder betreiben Sie den EventLite mit seiner integrierten Batterie. Verbinden Sie die EventLites mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. 6) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. -
Seite 15: Bedienfeld
Bedienfeld Abb. 7 A. LEDs für die Batteriestandsanzeige F. Up-Taste B. LCD-Display G. Down-Taste C. WDMX-Anzeige-LED Trenntaste für die WDMX-Verbindung D. MODE Taste I. EIN/AUS E. SETUP-Taste DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Wenn ein DMX-Signal empfangen wird, blinkt die grüne LED (C). Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 16: Menü-Übersicht
Menü-Übersicht... -
Seite 17: Hauptmenü-Optionen
Hauptmenü-Optionen Verwenden Sie die MODE-Taste, um durch die 6 Optionen des Menüs zu scrollen: 1. DMX-512-Adresszuweisung 2. Master/Slave 3. Statische Farben 4. Voreingestellte Programme 5. Auto-Modus 6. Musiktaktung 1. DMX-512-Adresszuweisung Wenn ein DMX-Signal empfangen wird, leuchtet die DMX-LED. In diesem Menü können Sie dem EventLite eine DMX-Adresse zuweisen und einstellen, mit wie vielen Kanälen er gesteuert werden soll (Personality). -
Seite 18: Erstellen Einer Statischen Farbe
3. Erstellen einer statischen Farbe In diesem Menü können Sie die statischen Farben (R,G,B) des EventLite einstellen. Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. Ändern Sie die statischen Farben (Rot, Grün, Blau) mit der SETUP-Taste. Ändern Sie die Werte mit den Up/Down-Tasten von 000-255. Sie können die Farben ROT, GRÜN und BLAU beliebig kombinieren, um eine unendliche Zahl von Farben zu mischen (0-255). -
Seite 19: Dmx-Kanäle
DMX-Kanäle 2 Kanäle Kanal 1 - Farben, voreingestellte Programme, Musiktaktung 10-19 20-29 Rot + Grün 30-39 Grün 40-49 Grün + Blau 50-59 Blau 60-69 Rot + Blau 70-79 Rot + Grün + Blau 80-89 Programm 1 90-99 Programm 2 100-109 Programm 3 110-119 Programm 4... -
Seite 20: Wartung
Mögliche Lösung: Es gibt zwei mögliche Fehlerquellen: die Batterie und die LEDs. 1. Batterie. Überprüfen Sie, ob die Batterie voll geladen ist. 2. Die LEDs. Geben Sie den EventLite 6/3 an Ihren Showtec-Händler zurück. 3. Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, schalten Sie das Gerät wieder ein. - Seite 21 Siehe die nachfolgende Tabelle für weitere Problembeschreibungen. Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. • Überprüfen Sie, dass das Gerät Geräte sind völlig eingeschaltet ist, dass das Netzkabel tot. nicht beschädigt und angeschlossen, bzw. die Batterie geladen ist Die Geräte Der Controller ist nicht...
-
Seite 22: Technische Daten
Abmessungen: 162 x 178 x 289 mm (LxBxH) Gewicht: 3,42 kg Mindestabstand Mindestabstand zu brennbaren Oberflächen: 0,5m Mindestabstand zum beleuchteten Objekt: 1m Max. Umgebungstemperatur t : 40°C; Max. Gehäusetemperatur t : 80°C Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl...
