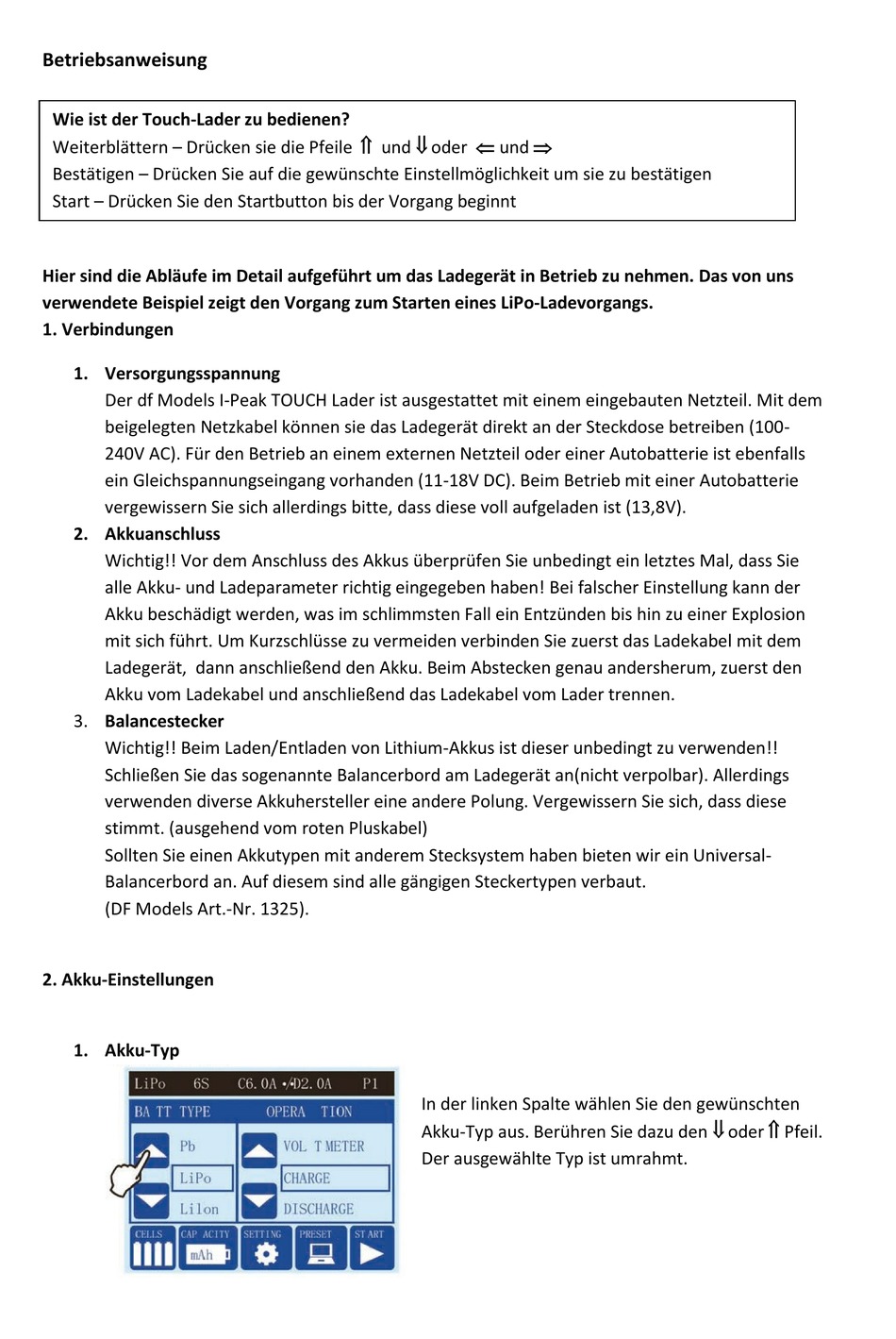

Betriebsanweisung
Wie ist der Touch-Lader zu bedienen?
Weiterblättern – Drücken sie die Pfeile und oder und
Bestätigen – Drücken Sie auf die gewünschte Einstellmöglichkeit um sie zu bestätigen
Start – Drücken Sie den Startbutton bis der Vorgang beginnt
Hier sind die Abläufe im Detail aufgeführt um das Ladegerät in Betrieb zu nehmen. Das von uns
verwendete Beispiel zeigt den Vorgang zum Starten eines LiPo-Ladevorgangs.
1. Verbindungen
1. Versorgungsspannung
Der df Models I-Peak TOUCH Lader ist ausgestattet mit einem eingebauten Netzteil. Mit dem
beigelegten Netzkabel können sie das Ladegerät direkt an der Steckdose betreiben (100-
240V AC). Für den Betrieb an einem externen Netzteil oder einer Autobatterie ist ebenfalls
ein Gleichspannungseingang vorhanden (11-18V DC). Beim Betrieb mit einer Autobatterie
vergewissern Sie sich allerdings bitte, dass diese voll aufgeladen ist (13,8V).
2. Akkuanschluss
Wichtig!! Vor dem Anschluss des Akkus überprüfen Sie unbedingt ein letztes Mal, dass Sie
alle Akku- und Ladeparameter richtig eingegeben haben! Bei falscher Einstellung kann der
Akku beschädigt werden, was im schlimmsten Fall ein Entzünden bis hin zu einer Explosion
mit sich führt. Um Kurzschlüsse zu vermeiden verbinden Sie zuerst das Ladekabel mit dem
Ladegerät, dann anschließend den Akku. Beim Abstecken genau andersherum, zuerst den
Akku vom Ladekabel und anschließend das Ladekabel vom Lader trennen.
3. Balancestecker
Wichtig!! Beim Laden/Entladen von Lithium-Akkus ist dieser unbedingt zu verwenden!!
Schließen Sie das sogenannte Balancerbord am Ladegerät an(nicht verpolbar). Allerdings
verwenden diverse Akkuhersteller eine andere Polung. Vergewissern Sie sich, dass diese
stimmt. (ausgehend vom roten Pluskabel)
Sollten Sie einen Akkutypen mit anderem Stecksystem haben bieten wir ein Universal-
Balancerbord an. Auf diesem sind alle gängigen Steckertypen verbaut.
(DF Models Art.-Nr. 1325).
2. Akku-Einstellungen
1. Akku-Typ
In der linken Spalte wählen Sie den gewünschten
Akku-Typ aus. Berühren Sie dazu den oder Pfeil.
Der ausgewählte Typ ist umrahmt.
