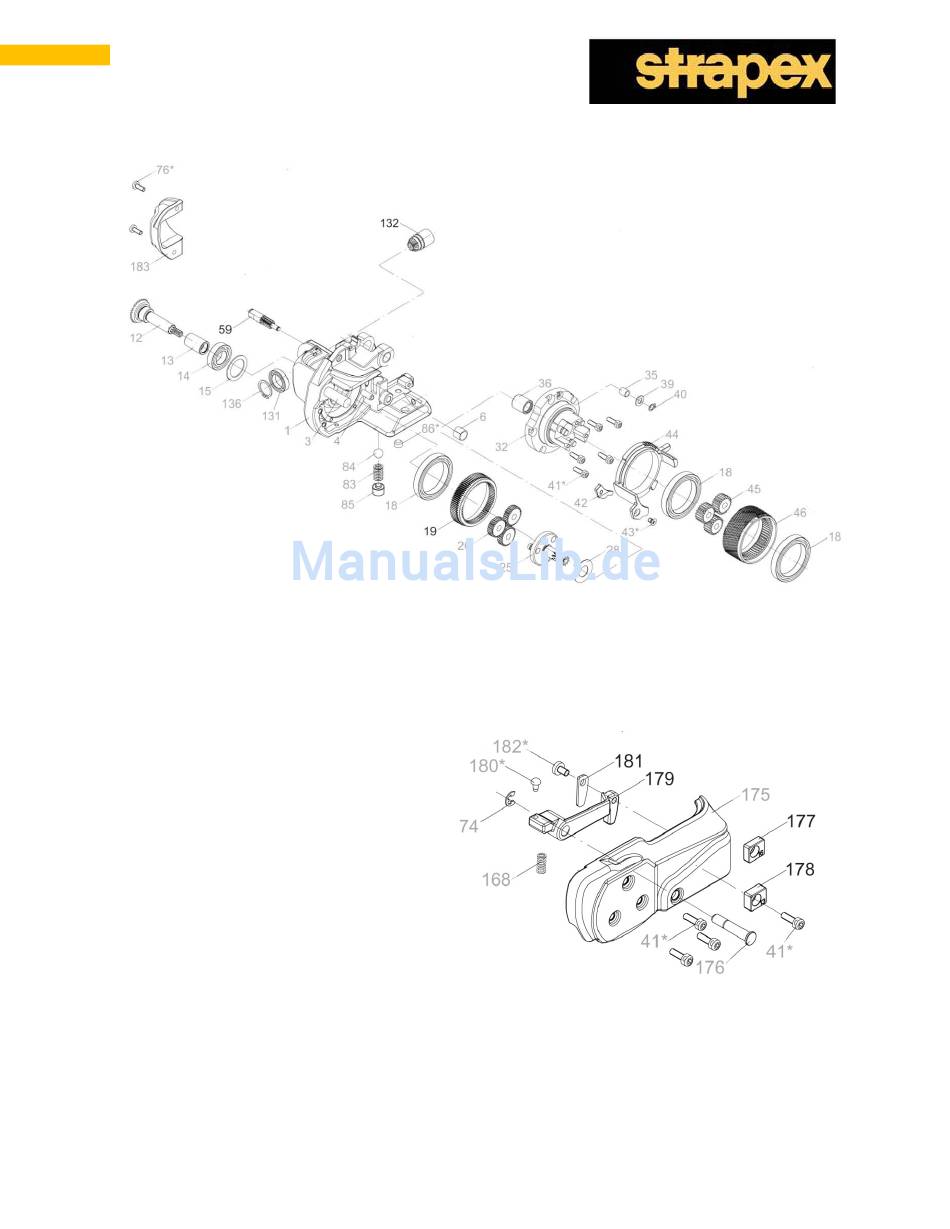

3.5. Spanngetriebe

Der im Kegelritzel (Pos. 132) integrierte Freilauf überträgt das Motordrehmoment über das 2-stufige
Planetengetriebe auf das Spannrad. Zum Lösen der Bandspannung wird der Aussenring (Pos.19) über die
Klinkenwelle (Pos. 59) und die Sperrklinke (Pos. 65, Abschnitt 3.3) befreit.
3.6. Abdeckung mit Bandführung
Die Bandführung (Pos. 179) ist in die seitliche
Abdeckung integriert. Um die Bandbreiten-
einstellung zu ändern werden die Distanzteile
(Pos. 177, 178, 181) hinzugefügt respektive
entfernt. Betätigt wird der Bandführungshebel
von der Nockenscheibe (Pos. 44).

4. Verschleissteile

Das Spannrad, die Zahnplatte und das Messer sind Verschleissteile. Um den Aufwand für den Endnutzer
so gering wie möglich zu halten, können oder sollen diese Teile direkt vom Anwender getauscht werden.
Eine Beschreibung dazu findet sich in der Betriebsanleitung unter Abschnitt 7.1 – 7.3.
