4 STB 70 STB 80

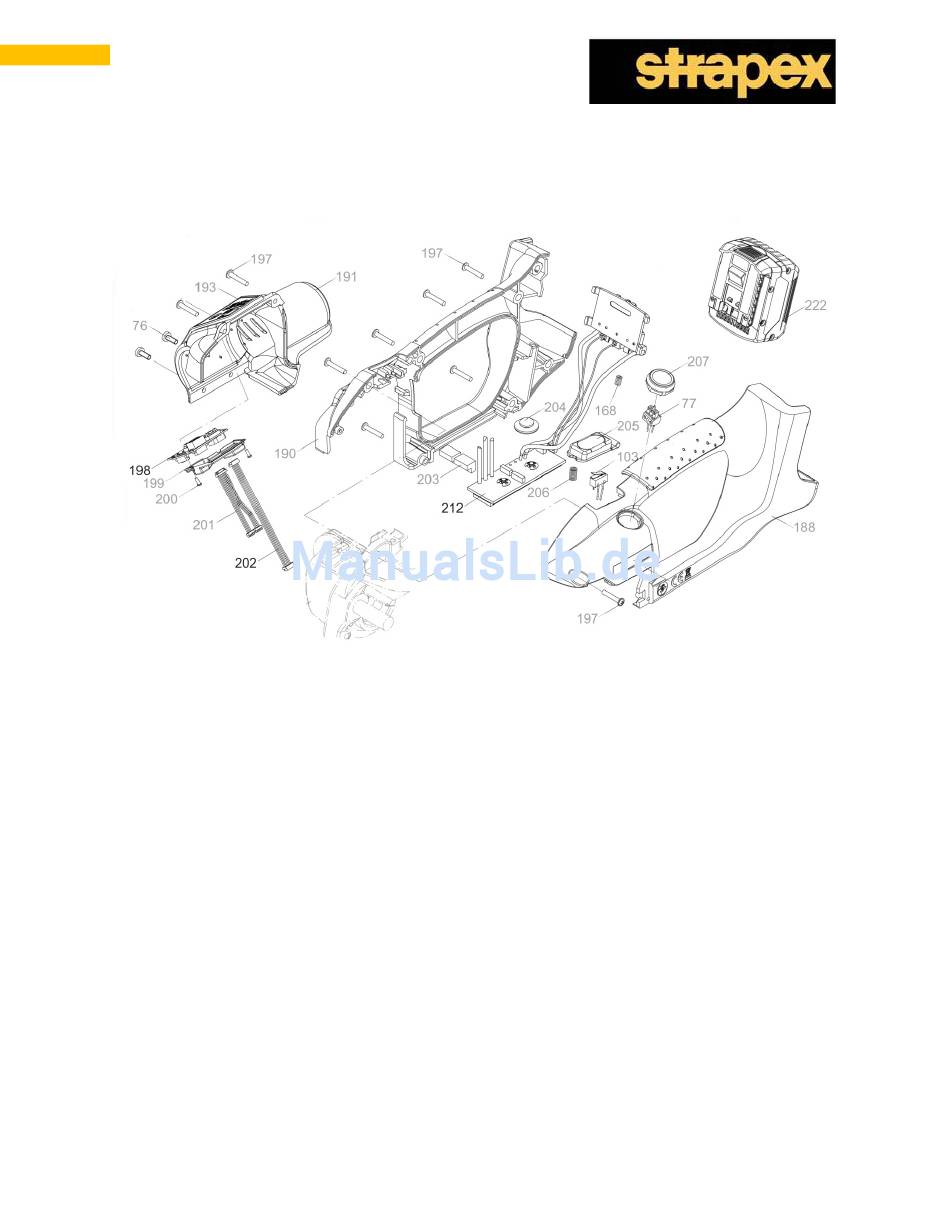

3. Aufbau des Gerätes

3.1. Verschalung/elektrische Komponenten

Die Verschalung ist 3-teilig ausgeführt. Der Steuerprint (Pos. 198) kontrolliert und überwacht alle
Prozesse. Über das Signalkabel (Pos. 202) kommuniziert er mit der Motorendstufe (Pos. 212) Diese ist für
den Betrieb des bürstenlosen Antriebs notwendig. Eine schematische Darstellung der elektrischen
Komponenten und deren Verdrahtung findet sich unter Absatz 13.
ak 03.11
