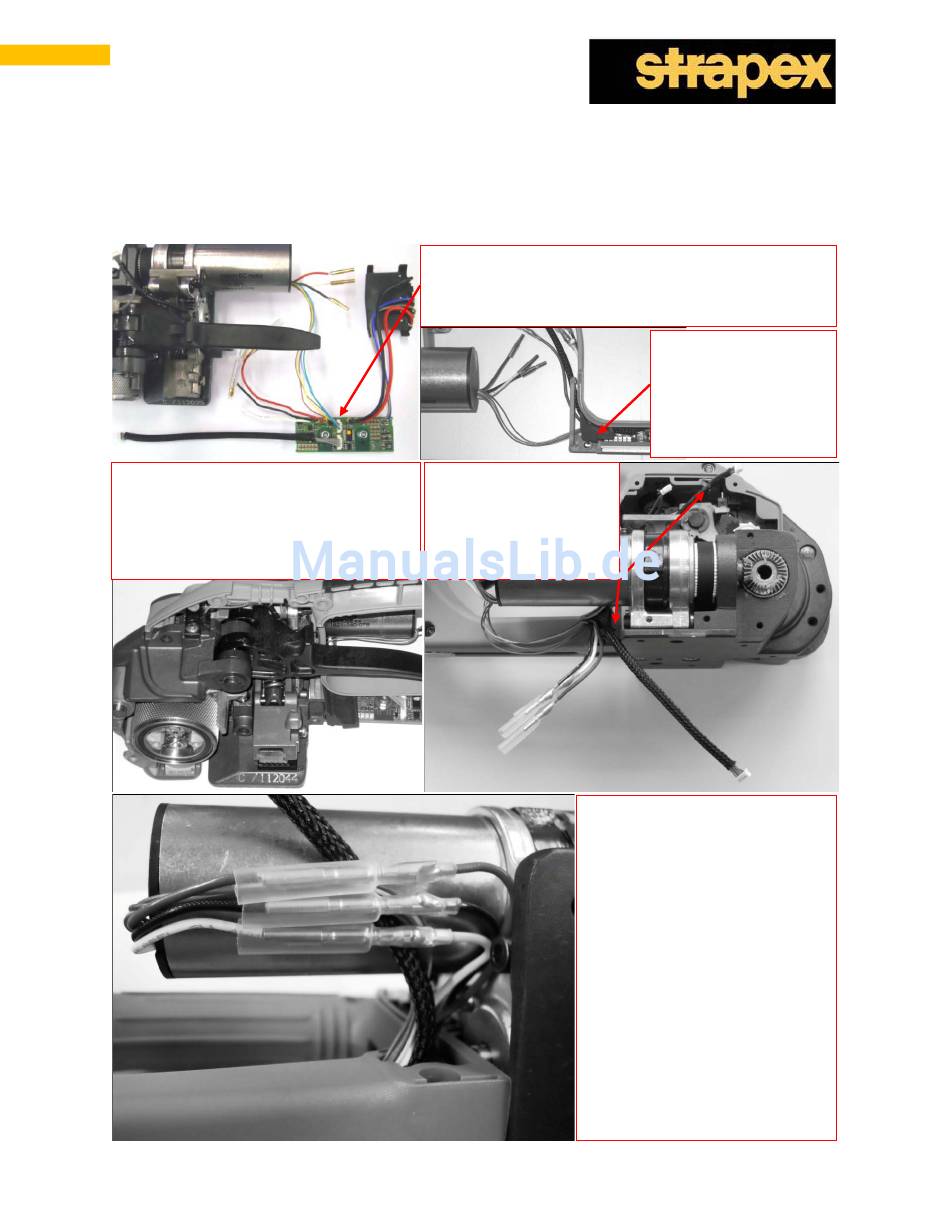

11. Kabelführung und Stecker
Beim wieder montieren der Verschalung ist der Führung der Verkabelung höchste Aufmerksamkeit zu
schenken. Schlecht verlegte Kabel können dazu führen, dass Drähte durch bewegliche Teile im Gerät
beschädigt werden. Schlecht gesteckte Verbindungen können zu Funktionsstörungen führen.
3. Rechte Schalenhälfte an der Mechanik
befestigen. Kontaktplatte mit Feder
(Pos. 168) einsetzen. Alle Kabel sauber in
der Schale verlegen.
ak 03.11
1. Leistungsprint zum Einbau in die Verschalung
vorbereiten. Hallsensorkabel des Motors an den
Leistungsprint anschliessen.
4. Linke Schalenhälfte
montieren und ver-
schrauben. Signalkabel
nach vorne durchziehen
5. Motorkabel einstecken und in
Position bringen. Diese brauchen
nicht mit Kabelbindern gesichert
zu werden, die später
anzubringende Motorverschalung
verhindert, dass sich die Kabel
selbständig lösen können. Das
Signalkabel wie in der Abbildung
ersichtlich verlegen.
2. Leistungsprint in die
rechte Schale
einsetzen. Verkabelung
wie abgebildet führen.
Dichtung einsetzen.
