STB 70
STB 80
9. Einstellungen

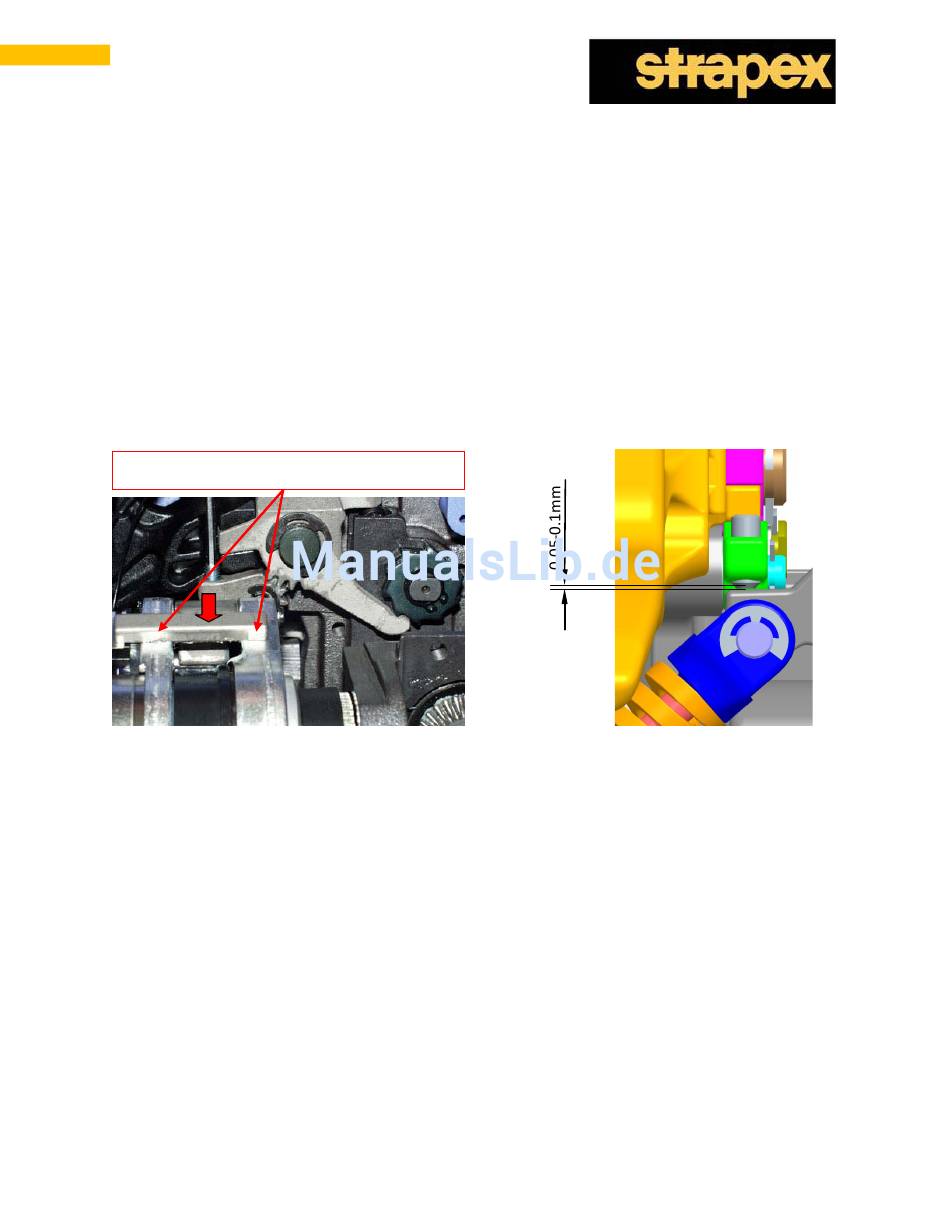

9.1. Justieren der Schweissresetierung
Um die Rückstellung der Schweisseinheit spielfrei zu machen, ist diese mit der Stellschraube
(Gewindestift Pos. 73) versehen. Die Stellschraube wird bei der Montage des Gerätes justiert und
braucht im Regelfall nicht mehr nachgestellt zu werden. Wenn Teile dieser Baugruppe ausgewechselt
werden, ist eine Überprüfung der Einstellung angezeigt. Dazu wie folgt vorgehen:
1. Stellschraube (Pos 73) soweit herausdrehen bis der Resetiernocken (Pos.72) nicht mehr überragt
wird.
2. Schwenklager durch auf Druck auf Umschaltnocken (Pos.140) komplett absenken (Schweissstellung).
3. Stellschraube soweit eindrehen, bis das Spiel aufgehoben ist und der Umschaltnocken beginnt sich
anzuheben. Ab diesem Moment eine Viertel Umdrehung zurückdrehen.
4. Einstellung mit Blattlehre prüfen (0.05 - 0.1mm).
Muss am Motorträger (Pos.96 & 126) aufliegen
ak 03.11
