15 STB 70 STB 80

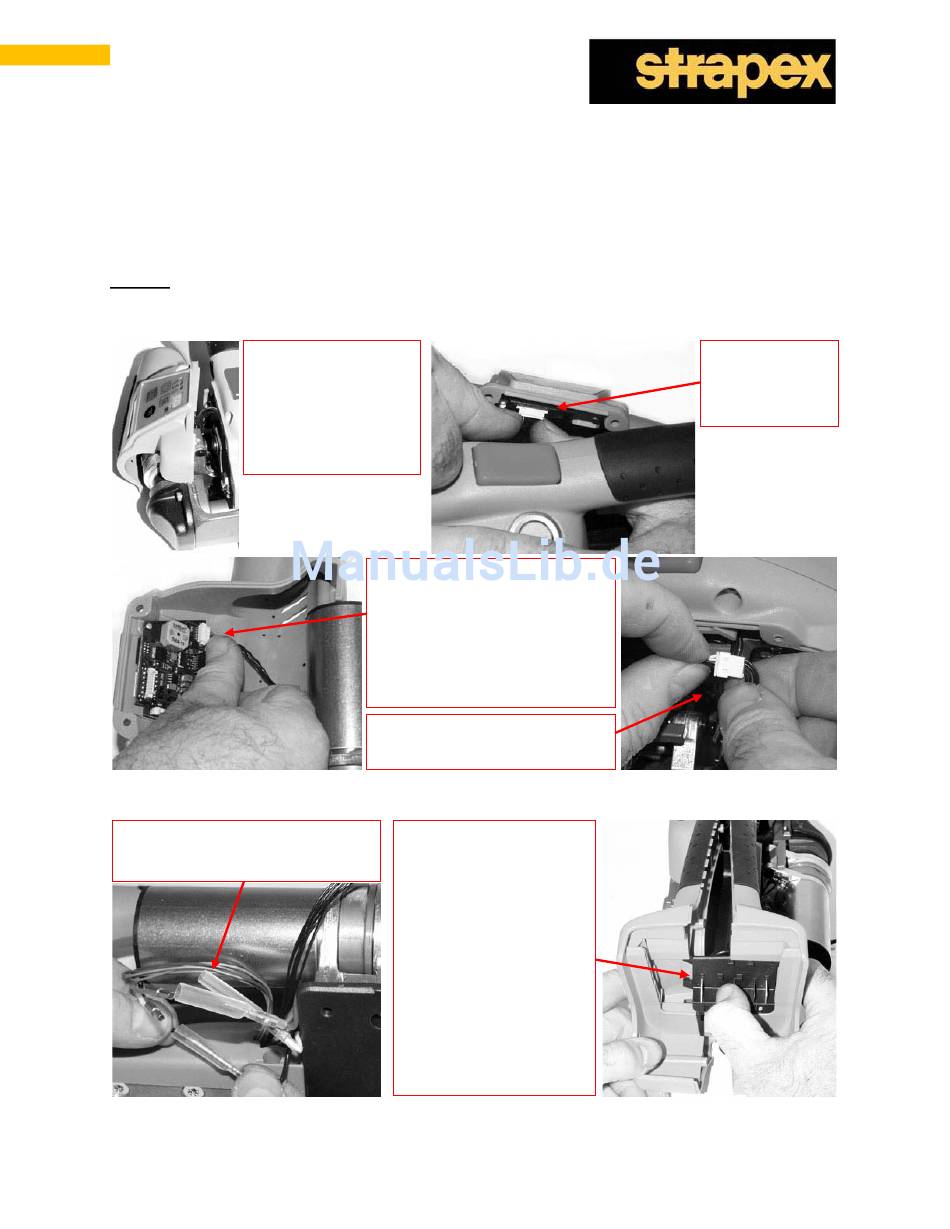

7. Zerlegung des Gerätes
Der Aufbau des Gerätes wurde bereits in Abschnitt
findet sich auf den letzten Seiten der Betriebsanleitung. Im Folgenden werden nur die Punkte behandelt,
welche besonderer Aufmerksamkeit bedürfen.

7.1. Verschalung/elektrische Komponenten

Wichtig! Die Steckverbindungen müssen sorgfältig behandelt werden. Zum Ausstecken immer an der
Fassung und nie an den Drähten ziehen.
1. Verschraubung der
Motorverschalung
(Pos. 191) entfernen
und diese nach hinten
wegziehen
5. Phasen des Motors von der
Endstufe trennen
ak 03.11
3 erläutert. Eine komplette Explosionszeichnung
3. Steckverbindung zur Endstufe
(Pos. 202) vom Steuerprint
lösen. Falls vorhanden, Kabel-
binder entfernen. Die Motor-
verschalung kann nun entfernt
werden.
4. Zwischenkabel Pos. 201 ganz
entfernen.
6. Abdeckung (Pos. 175)
entfernen, 4 x Schraube
M4 Pos. 41 (ohne Abb).
Verschraubung der
Schale lösen, 7 x Pos.197.
Anschliessend mit einer
Hand die Kontaktplatte
fassen und mit der
Anderen die linke
Schalenhälfte lösen.
2. Zwischen-
kabel (Pos. 201)
ausstecken.
