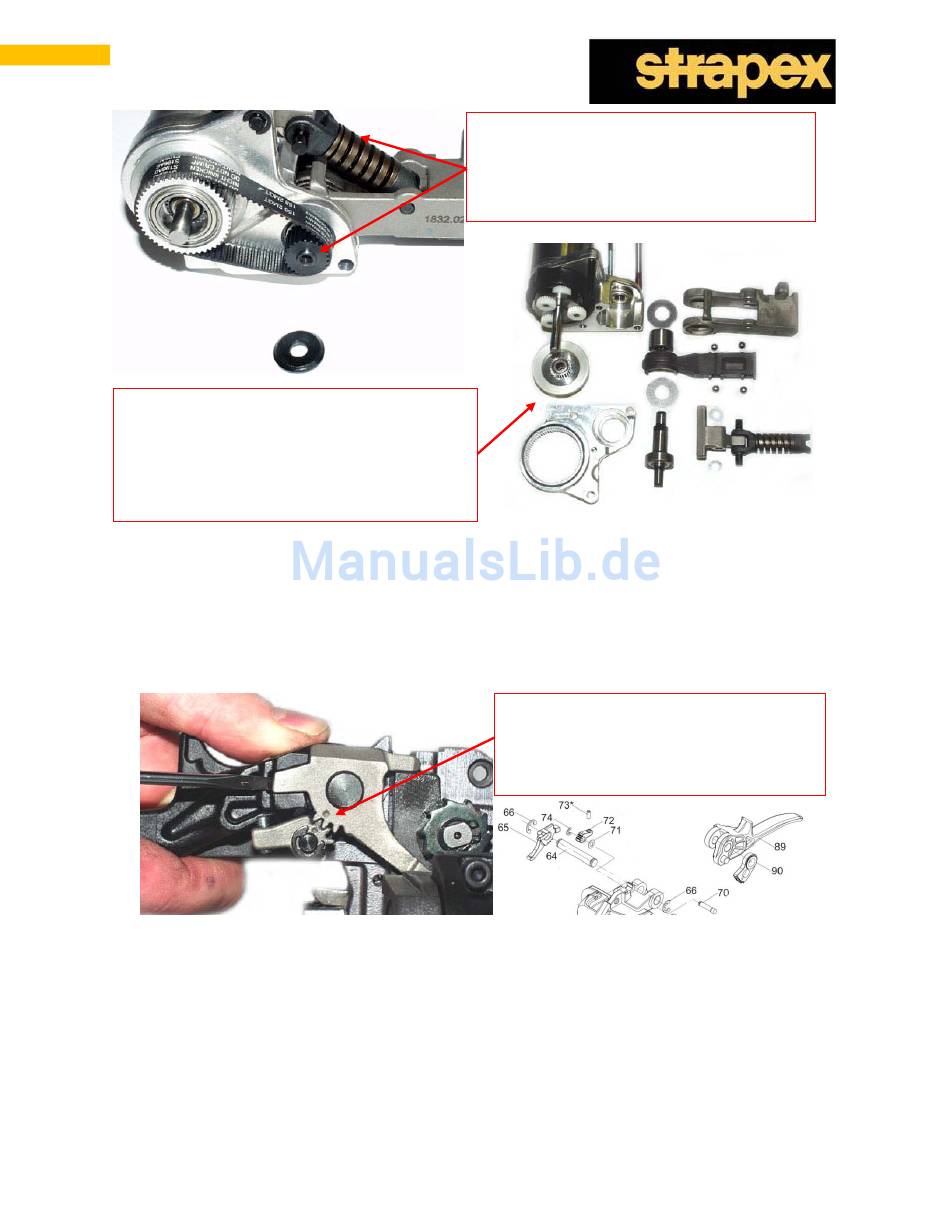

6. Zahnriemenrad (Pos. 127) abziehen. Schraube
(Pos.102) sowie Sicherungsscheiben (Pos. 74)
entfernen. Danach kann der Deckel Motorträger
(Pos. 126) gelöst und die gesamte Einheit zerlegt
werden.
Wichtig! Der Motor ist mit precote®-beschichteten Schrauben am Motorträger befestigt. Muss der
Motor abmontiert werden, sind die Schrauben mit dem Heissluftfön auf max. 80°C zu erwärmen.

7.3. Wippenhebel und Resetierung

ak 03.11
5. U-Scheibe (Pos.163) entfernen. Dazu mit
Gabelschlüssel Schlüsselweite 5 an der
Exzenterwelle (Pos.155) gegenhalten und
Schraube (Pos. 164) lösen.
1. Sicherungsscheiben (Pos. 66 & 74)
entfernen. Sperrklinke mit Schraubenzieher
anheben und aus der Fassung drücken. Der
Bolzen Pos.64 kann nun entfernt werden.
