4. Anlage
4.4

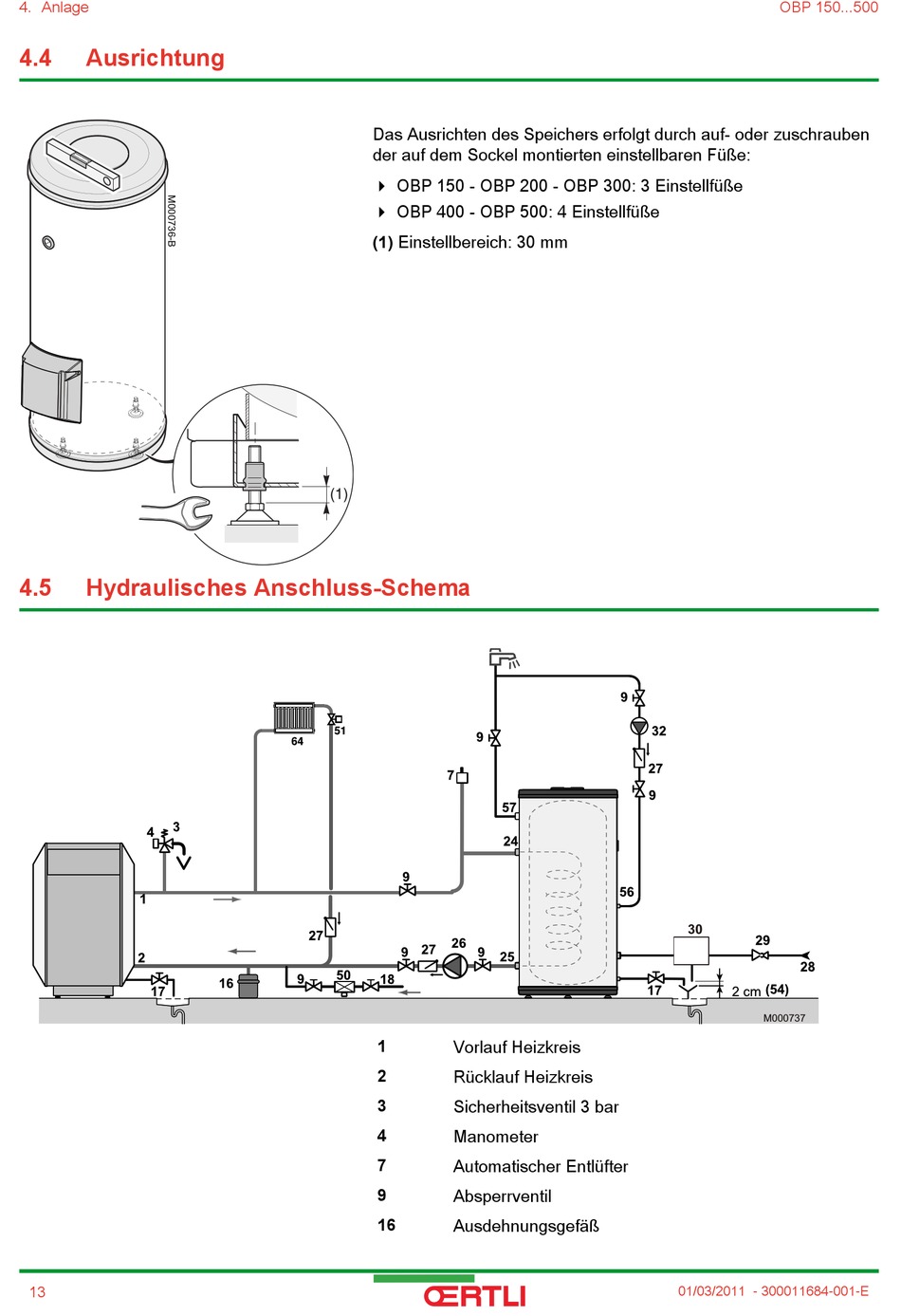

Ausrichtung
4.5
Hydraulisches Anschluss-Schema
13
Das Ausrichten des Speichers erfolgt durch auf- oder zuschrauben
der auf dem Sockel montierten einstellbaren Füße:
4 OBP 150 - OBP 200 - OBP 300: 3 Einstellfüße
4 OBP 400 - OBP 500: 4 Einstellfüße
(1) Einstellbereich: 30 mm
Vorlauf Heizkreis
1
Rücklauf Heizkreis
2
Sicherheitsventil 3 bar
3
Manometer
4
Automatischer Entlüfter
7
Absperrventil
9
Ausdehnungsgefäß
16
OBP 150...500
01/03/2011 - 300011684-001-E
