INHALT
1. BESCHREIBUNG DES BRENNERS . . .
1.1 Mitgeliefertes Zubehör . . . . . . . . . . . . . .
2. TECHNISCHE MERKMALE . . . . . . . . . .
2.1 Technische Daten. . . . . . . . . . . . . . . . . .
2.2 Abmessungen . . . . . . . . . . . . . . . . . . . .
2.3 Arbeitsfelder. . . . . . . . . . . . . . . . . . . . . .
3. INSTALLATION . . . . . . . . . . . . . . . . . . .
3.1 Brennermontage . . . . . . . . . . . . . . . . . .
3.2 Betriebsposition . . . . . . . . . . . . . . . . . . .
3.3 Wartungsposition . . . . . . . . . . . . . . . . . .
3.4 Ölversorgungsanlage . . . . . . . . . . . . . . .
3.5 Elektrisches Verdrahtungsschema . . . . .

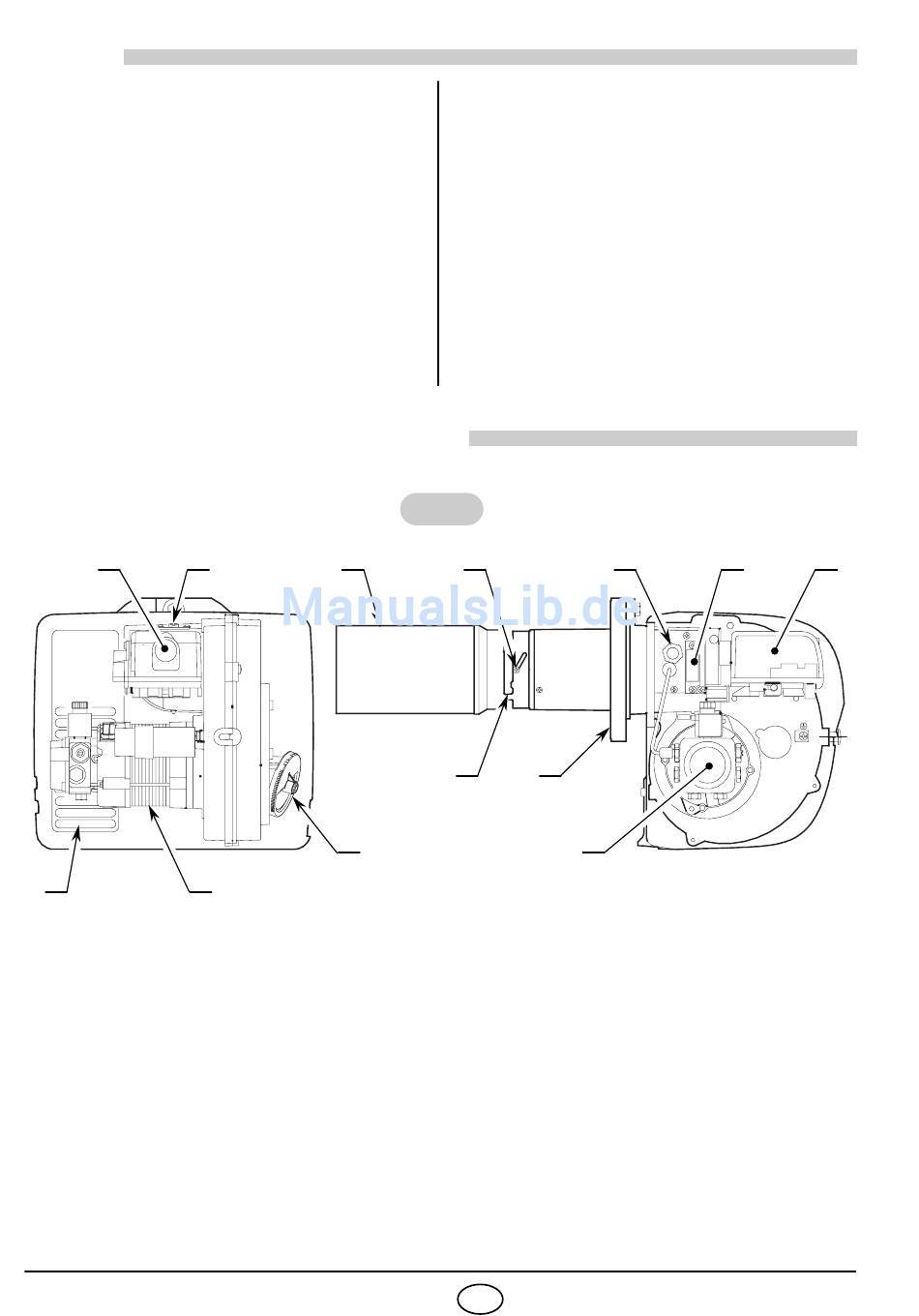

1. BESCHREIBUNG DES BRENNERS

Einstufiger Ölbrenner.
2 4
10 13
1 - Steuergerät
2 - Entstörtaste mit Störanzeige
3 - Luft-Einstellgruppe
4 - Kopf-Stellschraube
5 - Flammrohr
6 - Kesselflansch mit Isolierdichtung
7 - Ölpumpe

1.1 MITGELIEFERTES ZUBEHÖR

Kesselflansch mit Isolierdichtung. . . 1 St.
7- poliger Stecker . . . . . . . . . . . . . . 1 St.
Kabeldurchführung . . . . . . . . . . . . . 1 St.
Flammrohr . . . . . . . . . . . . . . . . . . . 1 St.
2776
1 4. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . .
1 4.1 Einstellung der Brennerleistung. . . . . . . .
4.2 Empfohlene Düsen . . . . . . . . . . . . . . . . .
2
4.3 Elektrodeneinstellung . . . . . . . . . . . . . . .
2
4.4 Anordnung der Gasverteilergruppe . . . . .
2
4.5 Brennkopfeinstellung. . . . . . . . . . . . . . . .
2
4.6 Einstellung der Rauchrücklaufschlitze . . . 10
3
4.7 Lufteinstellung. . . . . . . . . . . . . . . . . . . . . 10
3
4.8 Pumpendruck . . . . . . . . . . . . . . . . . . . . . 11
3
4.9 Brennstoffvorwärmung . . . . . . . . . . . . . . 11
4
4.10 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . 11
5
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . 12
7
6. STÖRUNGEN / ABHILFE . . . . . . . . . . . . 13
Abb. 1
5 11
12
3
8 - Anzeigegruppe der Kopfeinstellung
9 - Befestigungsmutter für den Anschluss des Vor-
wärmers
10 - Luftansauggitter
11 - Stellschraube der Schlitzlöcher
12 - Schlitzlöcher für die Rezirkulation der Abgase
13 - Motor
Schrauben und Muttern für Befestigungsflansch am Heizkessel . 4 St.
Ölschläuche mit Anschlußnippel . . . . . . . . . . . . . . . . . . 2 St.
Schrauben und Muttern für Kesselflansch . . . . . . . . . . . 1 St.
1 D
9
6
7
8
8
8
9
9
9
8 1
D4277
