4-2
Installation

MONTAGE DES ANTRIEBS

Diese Geräte sind nicht geeignet für die Wandmontage. Sie müssen vertikal in einem zusätzlichen Gehäuse montiert werden. Je erforderliche
Niveau der EMV-Konformität finden Sie in Anhang C "Compliance".
Hinweis: Nur Baugröße H und J
Aufgrund des Gewichtes, sollten Sie zum Einbau und Heben von Geräte dieser Baugröße auf mechanische Hilfsmittel zurückgreifen oder eine
zweite Person hinzuziehen. Das Gerät wird Vertikal auf einer ebenen Montageplatte montiert.
BELÜFTUNG
Der Antrieb strahlt beim Normalbetrieb Wärme ab und muss daher so angebracht werden, dass der Luftstrom durch die Belüftungsschlitze und
den Kühlkörper nicht behindert wird. Halten Sie die in den folgenden Tabellen angegebenen Mindestabstände für die Belüftung ein, um zu
gewährleisten, dass der Antrieb angemessen gekühlt wird und dass von anderen benachbarten Geräten abgestrahlte Wärme nicht auf das Gerät
übertragen wird. Beachten Sie gegebenenfalls die vorgeschriebenen Abstände der anderen Geräte. Wenn zwei oder mehr AC30V Antriebe
nebeneinander angebracht werden, sind die Abstände zu addieren. Die Montageoberfläche muss im Normalfall kalt sein.
Mindestbelüftungsabstand (Baugröße D, E, F, G, H und J)
Produkt/Anwendung bei Schaltschrankmontage
(Europa: IP2x, USA/Kanada: Open Type).
Der Antrieb muss in einem geeigneten Schaltschrank installiert werden.
Kühlkörper
Isolierte Fremd-
Natürliche Luftstrom auf Baugröße D bis F
belüftung
Fan asisted Luftstrom auf Baugröße G bis J

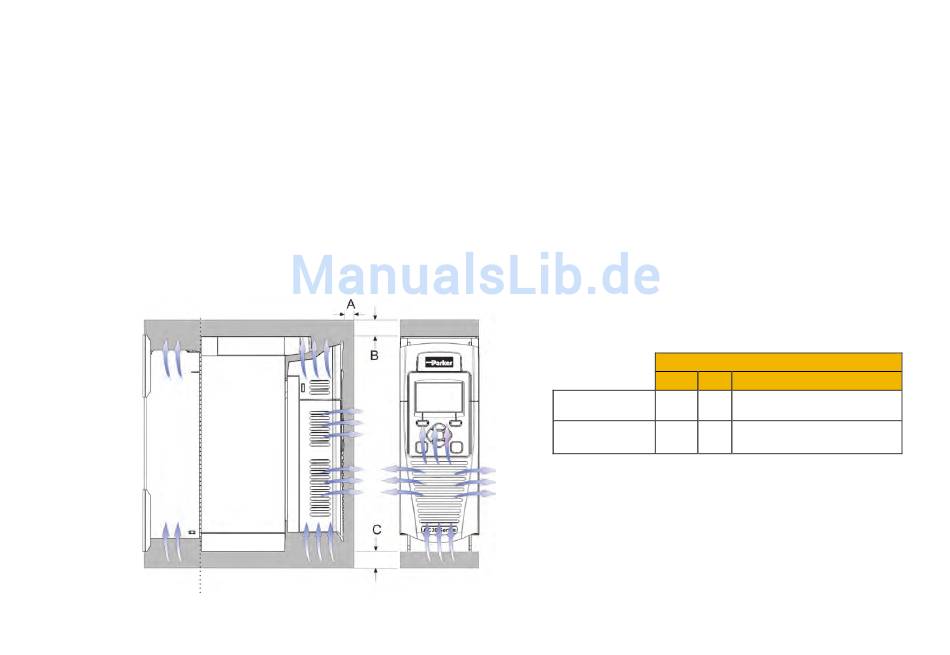

Abbildung 4-2 Belüftungsabstand für Produkt/Anwendung bei Schaltschrankmontage, Darstellung von Baugröße D.
Abstände für Produkt mit Schutzart IP20 (mm)
A B C
Baugröße D – H 10 75 75 minimum
(ohne Verkabelungsaufwand)
Baugröße J 10 100 100 minimum
(ohne Verkabelungsaufwand)
Serie AC30V Antrieb mit variabler Drehzahl
